ในอุตสาหกรรมอินเทอร์เน็ต ไดอะแกรมสถาปัตยกรรมเป็นเครื่องมือสำคัญสำหรับการแสดงโครงสร้างของซอฟต์แวร์ ระบบ และแอปพลิเคชัน รวมถึงความสัมพันธ์ระหว่างส่วนประกอบต่างๆ ไดอะแกรมสถาปัตยกรรมประเภทต่างๆ ที่พบบ่อย ได้แก่ ไดอะแกรมสถาปัตยกรรมธุรกิจ ไดอะแกรมสถาปัตยกรรมแอปพลิเคชัน ไดอะแกรมสถาปัตยกรรมระบบ ไดอะแกรมสถาปัตยกรรมทางเทคนิค ไดอะแกรมสถาปัตยกรรมการใช้งาน ไดอะแกรมสถาปัตยกรรมข้อมูล ไดอะแกรมสถาปัตยกรรมผลิตภัณฑ์ ไดอะแกรมสถาปัตยกรรมเชิงฟังก์ชัน และไดอะแกรมสถาปัตยกรรมสารสนเทศ

การแบ่งโมดูล: แบ่งผลิตภัณฑ์ออกเป็นโมดูลเชิงฟังก์ชันต่างๆ เช่น ส่วนติดต่อผู้ใช้ ตรรกะทางธุรกิจ ระบบจัดเก็บข้อมูล ระบบการชำระเงิน เป็นต้น

ความสัมพันธ์ระหว่างปฏิสัมพันธ์: อธิบายวิธีการปฏิสัมพันธ์ระหว่างโมดูลต่างๆ เช่น วิธีที่ผู้ใช้โต้ตอบกับระบบแบ็กเอนด์ผ่านอินเทอร์เฟซ และวิธีที่โมดูลต่างๆ แลกเปลี่ยนข้อมูลกัน
การไหลของข้อมูล: แสดงเส้นทางการไหลของข้อมูลระหว่างโมดูลต่างๆ เพื่อให้แน่ใจว่าฟังก์ชันและแหล่งข้อมูลของแต่ละโมดูลแสดงอย่างชัดเจน

การใช้งานทางเทคนิค: ครอบคลุมด้านเทคนิคต่างๆ เช่น เทคโนโลยีที่ใช้ ประเภทฐานข้อมูล สถาปัตยกรรมเซิร์ฟเวอร์ ฯลฯ

เลเยอร์การรับรู้ผู้ใช้แบบรวม: จัดการกับปัญหาการเข้าถึงผู้ใช้ โดยพิจารณาถึงวิธีการและสถานการณ์ที่ผู้ใช้เข้าถึง

เลเยอร์ฟังก์ชันธุรกิจแบบแยกส่วน: แก้ไขปัญหาการออกแบบฟังก์ชันหลักของผลิตภัณฑ์โดยพื้นฐาน ซึ่งรวมถึงวิธีการทำงานฟังก์ชันธุรกิจให้มีประสิทธิภาพ วิธีการโต้ตอบกับเลเยอร์ผู้ใช้ และวิธีการสื่อสารข้อมูลกับระบบภายนอก ท่ามกลางกระบวนการทางธุรกิจที่ซับซ้อน

เลเยอร์ประมวลผลข้อมูลส่วนกลาง: แหล่งที่มาของข้อมูลผลิตภัณฑ์ แหล่งที่มาของข้อมูล วิธีจัดเก็บข้อมูลอย่างมีประสิทธิภาพ และวิธีการเข้าถึงข้อมูลอย่างรวดเร็ว

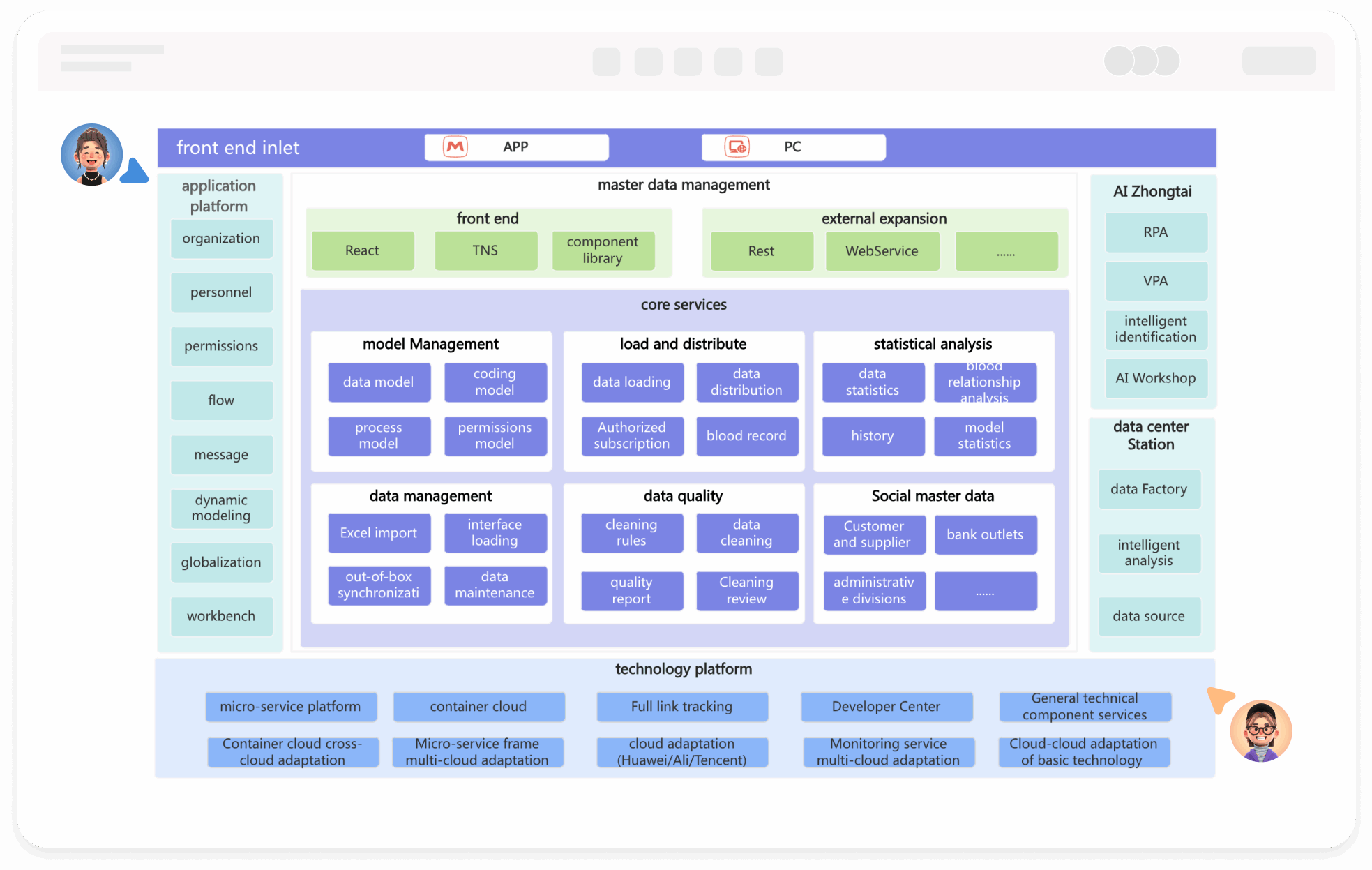

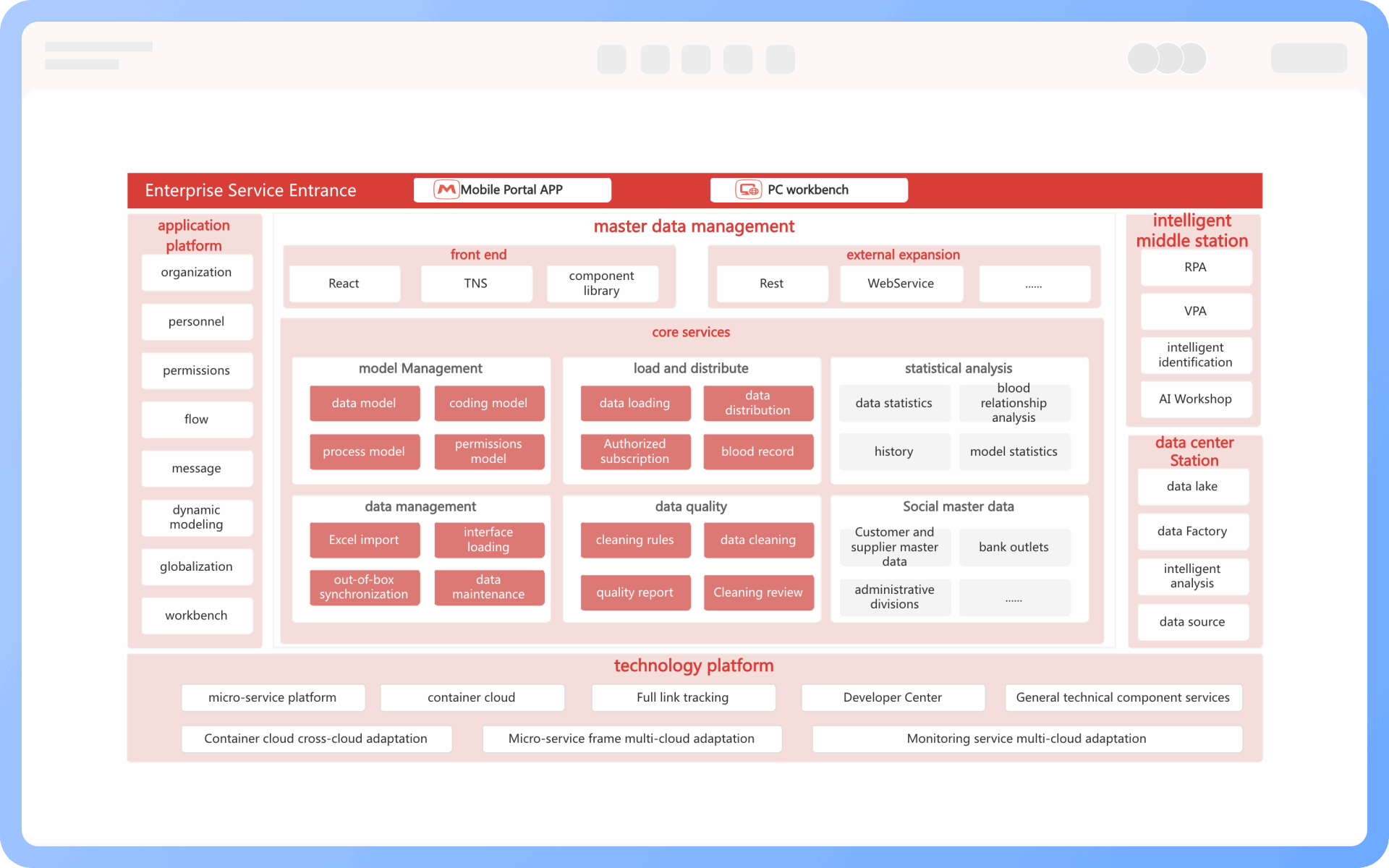

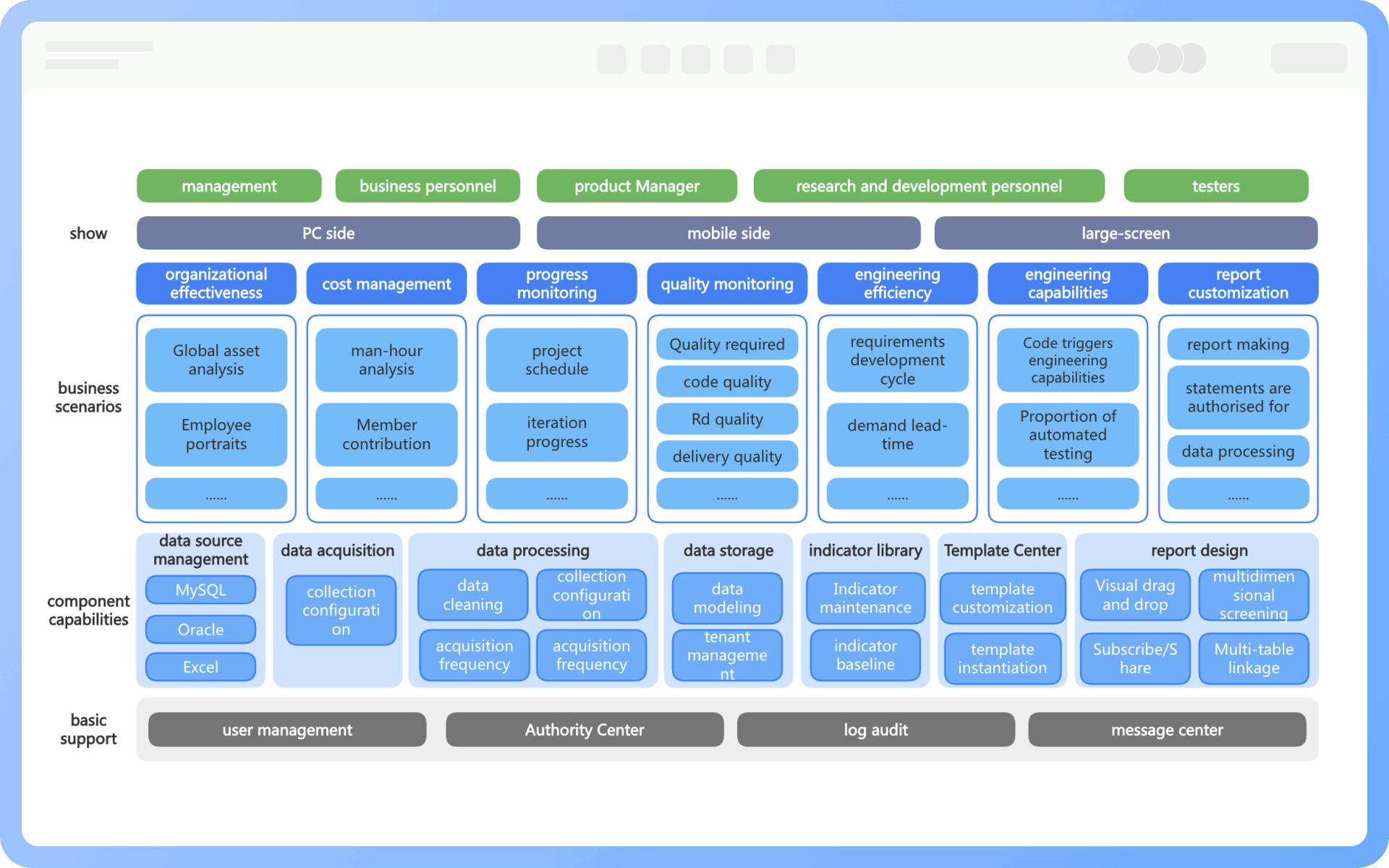

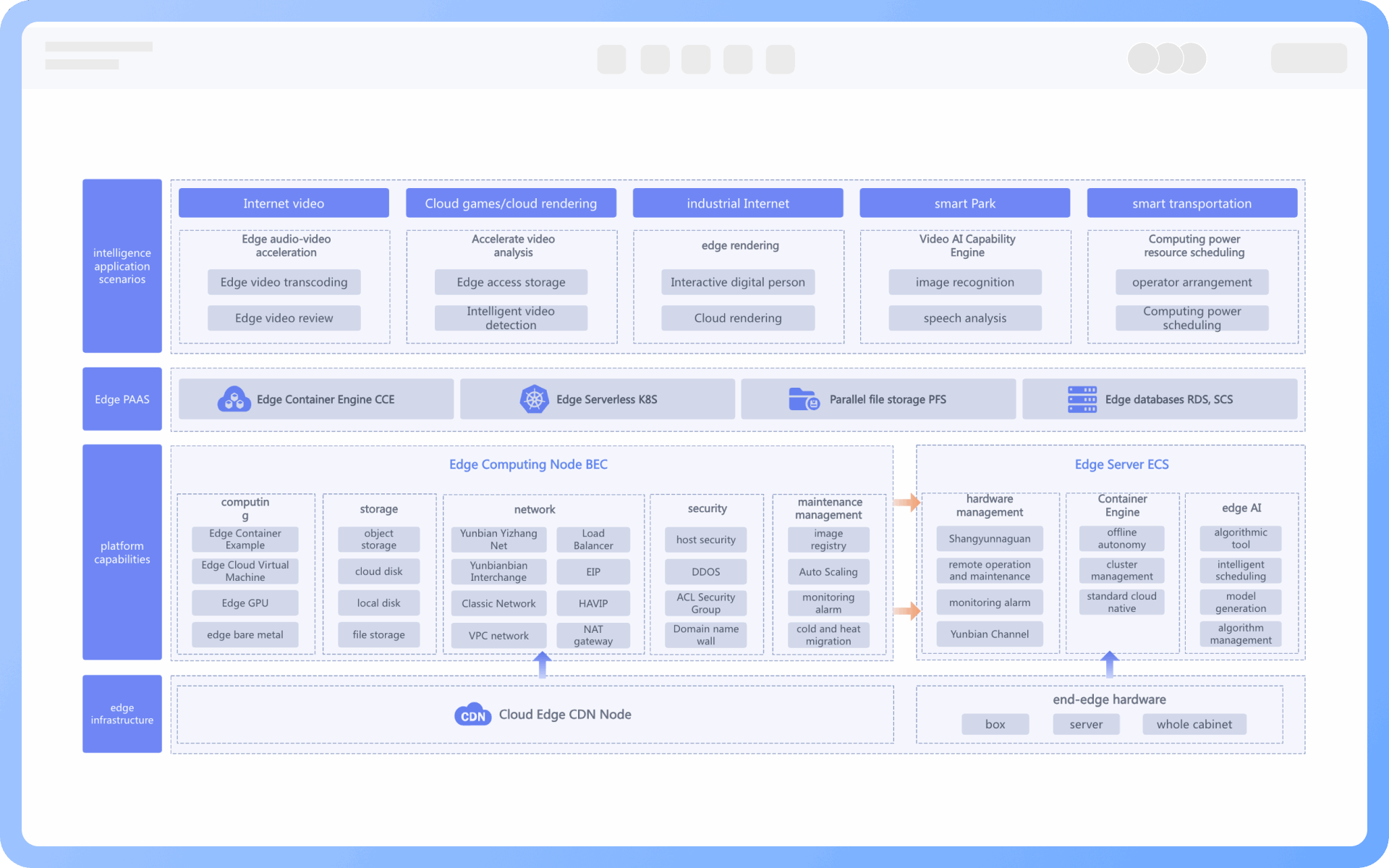

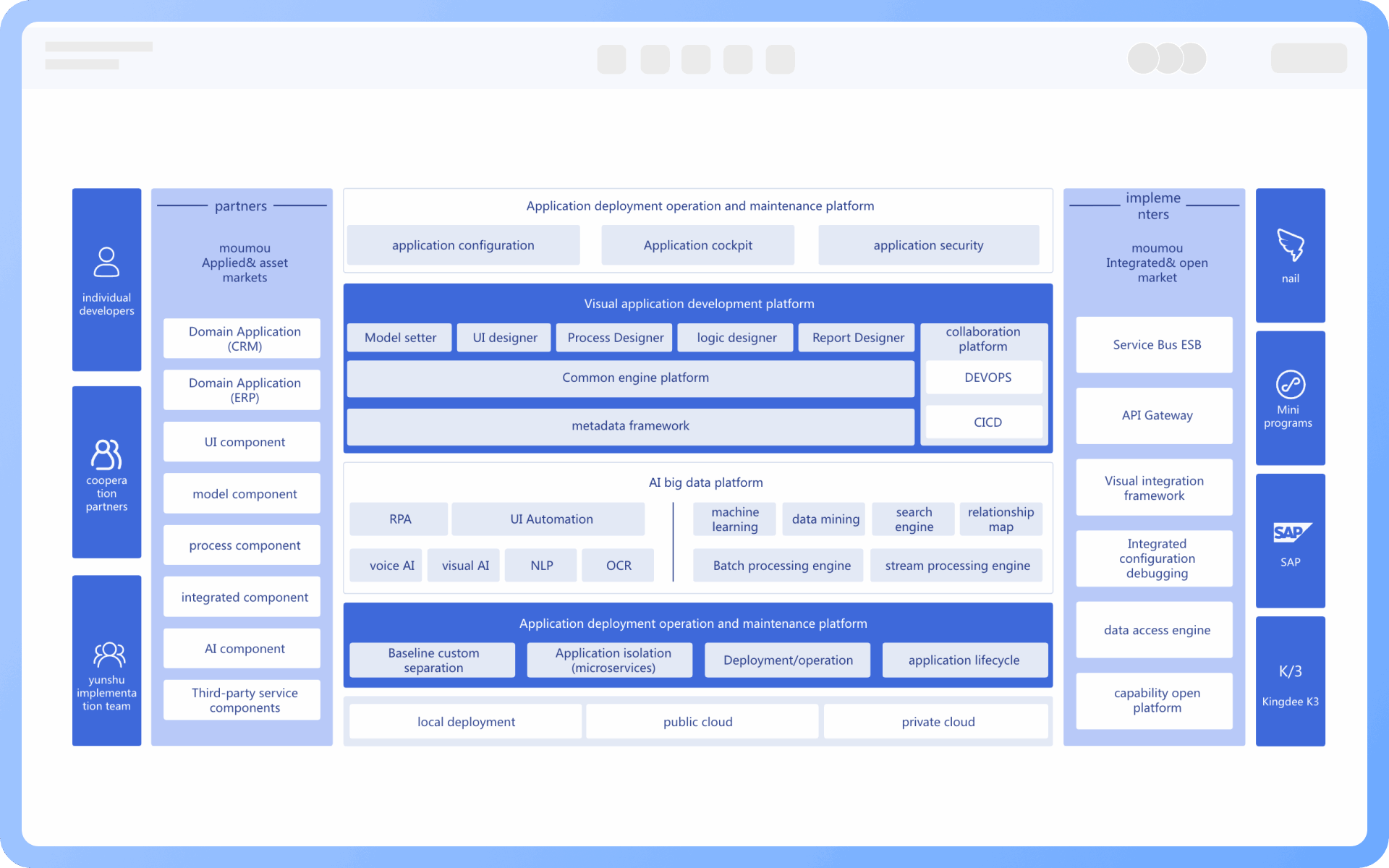

ไดอะแกรมสถาปัตยกรรมผลิตภัณฑ์คือระดับแม่ ซึ่งกำหนดโมดูลหลัก ปลายทางของแพลตฟอร์ม บทบาทของผู้ใช้ ฯลฯ ทำหน้าที่เป็นการวางแผนระดับบนสำหรับไดอะแกรมสถาปัตยกรรมฟังก์ชันและสถาปัตยกรรมสารสนเทศ และกำหนด "สิ่งที่มีอยู่"

แผนภาพสถาปัตยกรรมฟังก์ชัน (Functional Architecture Diagram) คือระดับย่อย ซึ่งเป็นผลลัพธ์โดยละเอียดของแผนภาพสถาปัตยกรรมผลิตภัณฑ์ ใช้เพื่ออธิบายรายการฟังก์ชันภายในแต่ละโมดูลและตรรกะลำดับชั้นอย่างละเอียด พร้อมตอบคำถามว่า "แต่ละโมดูลสามารถทำอะไรได้บ้าง"

แผนภาพสถาปัตยกรรมสารสนเทศ (Information Architecture Diagram) คือระดับย่อย ซึ่งเน้นมุมมองของผู้ใช้ อธิบายโครงสร้าง การจำแนกประเภท การนำทาง และเส้นทางการเข้าถึงข้อมูล ซึ่งมักใช้ในการออกแบบ UX และการวางแผนโครงสร้างเนื้อหา โดยเน้นย้ำถึง "วิธีการจัดระเบียบและการเข้าถึงข้อมูล"

1. ขอบเขตฟังก์ชันของโมดูลที่ชัดเจน
2. ฟังก์ชันต่างๆ มีมาตรฐานและเป็นอิสระจากกัน
3. ขอบเขตฟังก์ชันของผลิตภัณฑ์ต้นทางและปลายทางที่ชัดเจน พร้อมการแบ่งชั้นสถาปัตยกรรมที่ชัดเจนและสมเหตุสมผล
4. สามารถปรับให้เหมาะสมอย่างต่อเนื่อง

ก่อนที่ผลิตภัณฑ์จะเข้าสู่การพัฒนาอย่างเป็นทางการ การวาดแผนภาพสถาปัตยกรรมผลิตภัณฑ์ให้สมบูรณ์จึงเป็นสิ่งจำเป็น วัตถุประสงค์พื้นฐานของแผนภาพสถาปัตยกรรมผลิตภัณฑ์คือการจัดระเบียบแนวคิดผลิตภัณฑ์ เข้าใจทิศทางการพัฒนาโดยรวมของผลิตภัณฑ์ และควบคุมฟังก์ชันหลักของผลิตภัณฑ์ แผนภาพนี้จะกำหนดฟังก์ชันที่ผลิตภัณฑ์ต้องบรรลุและกำหนดเวลาที่ต้องทำให้เสร็จสมบูรณ์

นอกจากนี้ เพื่อให้เป็นไปตามแผนภาพสถาปัตยกรรมผลิตภัณฑ์ที่กำหนดไว้ จำเป็นต้องมีทรัพยากรการพัฒนาผลิตภัณฑ์และการดำเนินงานด้านการตลาดที่เกี่ยวข้อง รวมถึงแผนการดำเนินงานเฉพาะ ซึ่งรวมถึงการเลือกเทคโนโลยีและเส้นทางทางเทคนิค การวางแผนการตลาด และชุดกลยุทธ์และมาตรการต่างๆ
