ในอุตสาหกรรมอินเทอร์เน็ต ไดอะแกรมสถาปัตยกรรมเป็นเครื่องมือสำคัญที่ใช้แสดงสถาปัตยกรรมของซอฟต์แวร์ ระบบ แอปพลิเคชัน และอื่นๆ อย่างชัดเจน รวมถึงความสัมพันธ์ระหว่างส่วนประกอบต่างๆ ไดอะแกรมสถาปัตยกรรมประเภทต่างๆ ที่พบบ่อย ได้แก่ ไดอะแกรมสถาปัตยกรรมธุรกิจ ไดอะแกรมสถาปัตยกรรมแอปพลิเคชัน ไดอะแกรมสถาปัตยกรรมระบบ ไดอะแกรมสถาปัตยกรรมทางเทคนิค ไดอะแกรมสถาปัตยกรรมการปรับใช้ ไดอะแกรมสถาปัตยกรรมข้อมูล ไดอะแกรมสถาปัตยกรรมผลิตภัณฑ์ ไดอะแกรมสถาปัตยกรรมฟังก์ชัน ไดอะแกรมสถาปัตยกรรมสารสนเทศ เป็นต้น

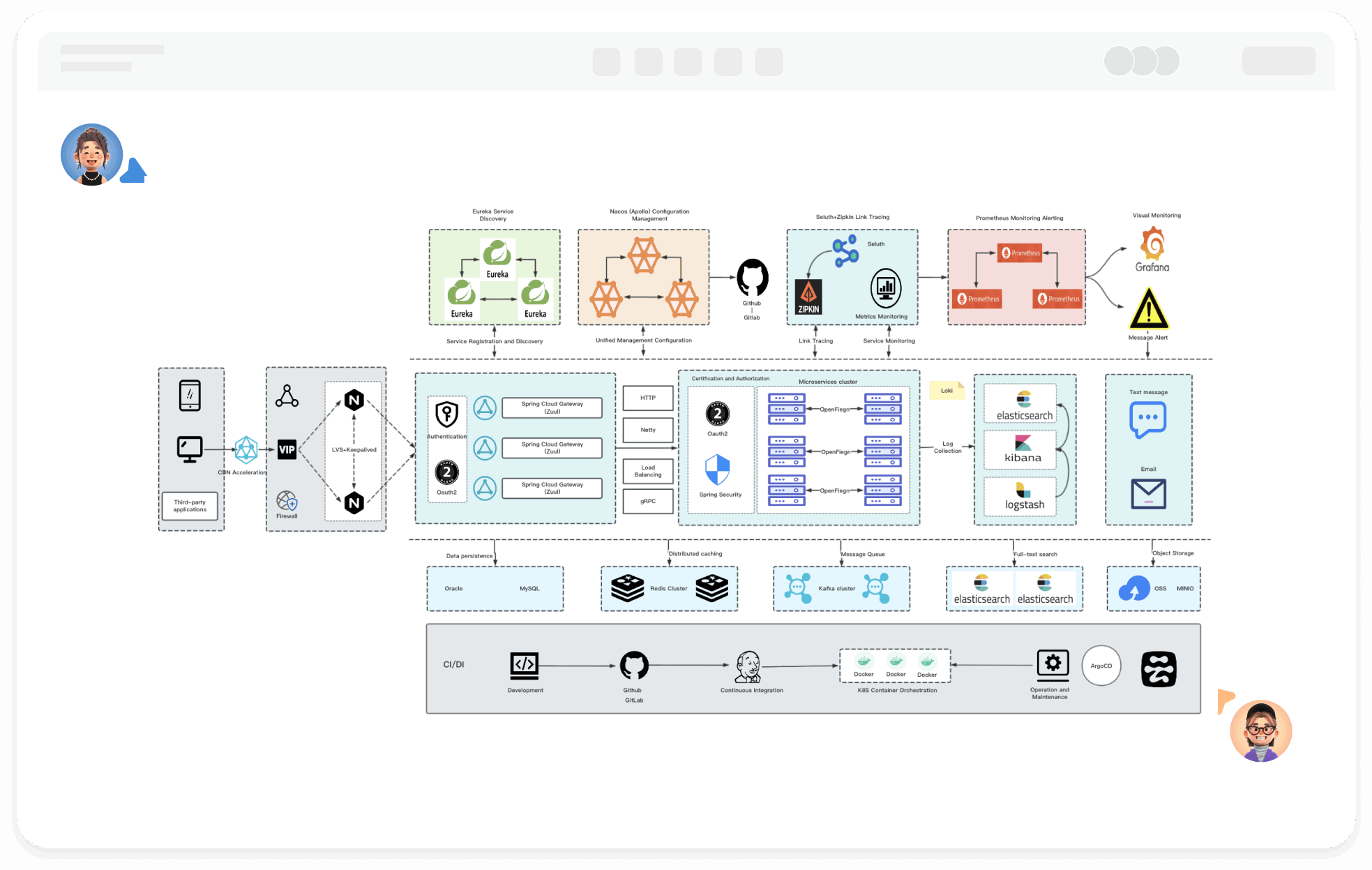

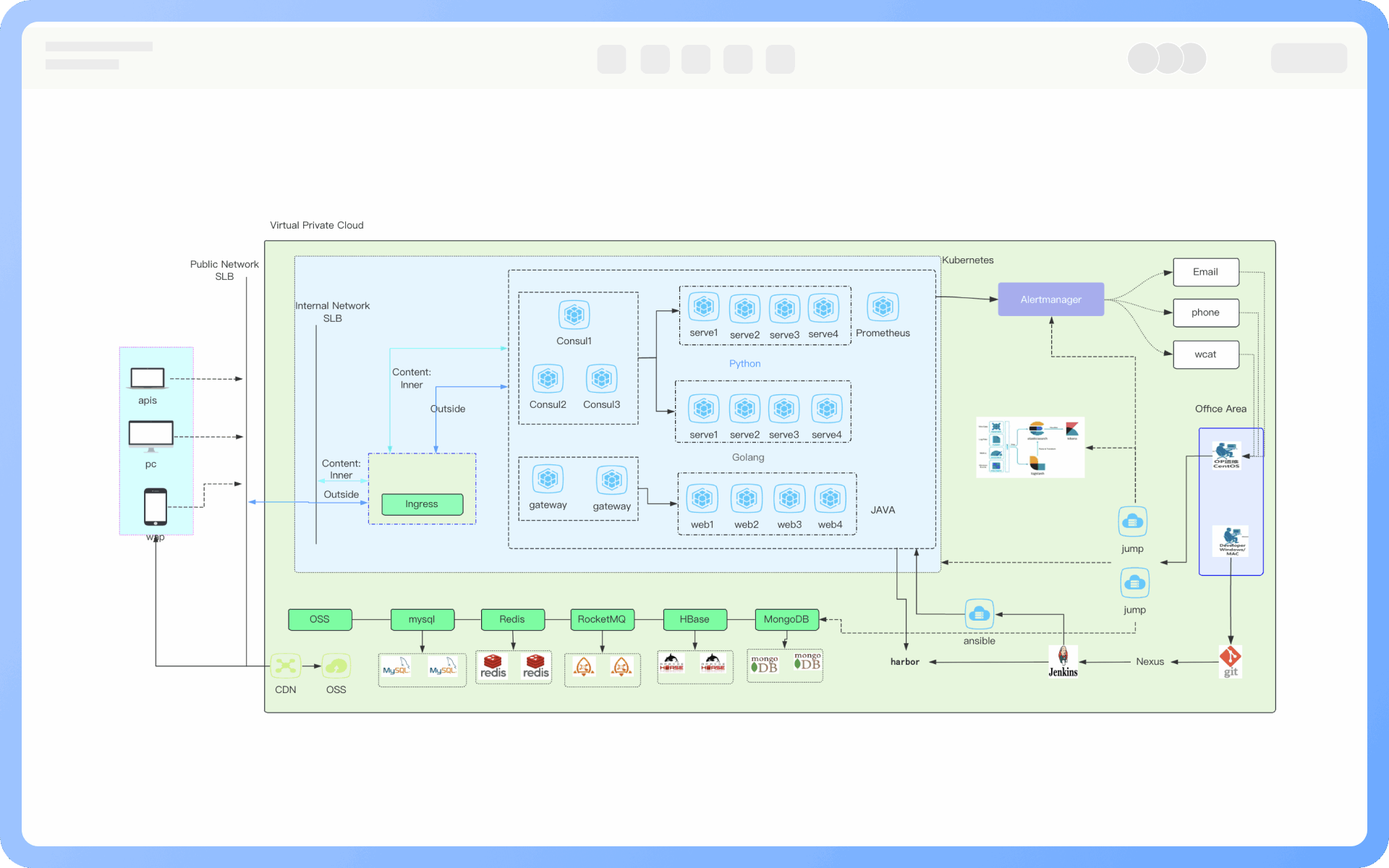

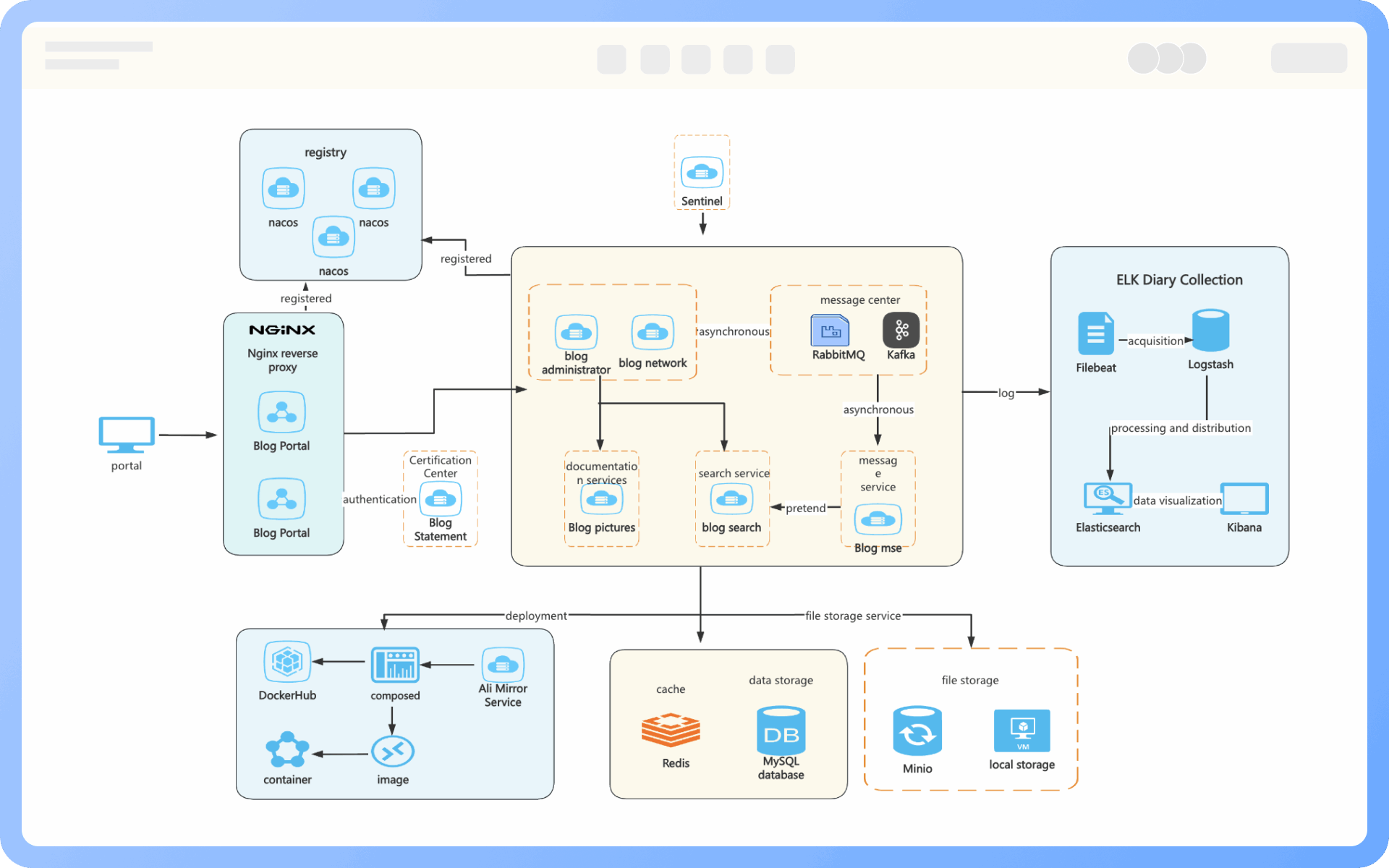

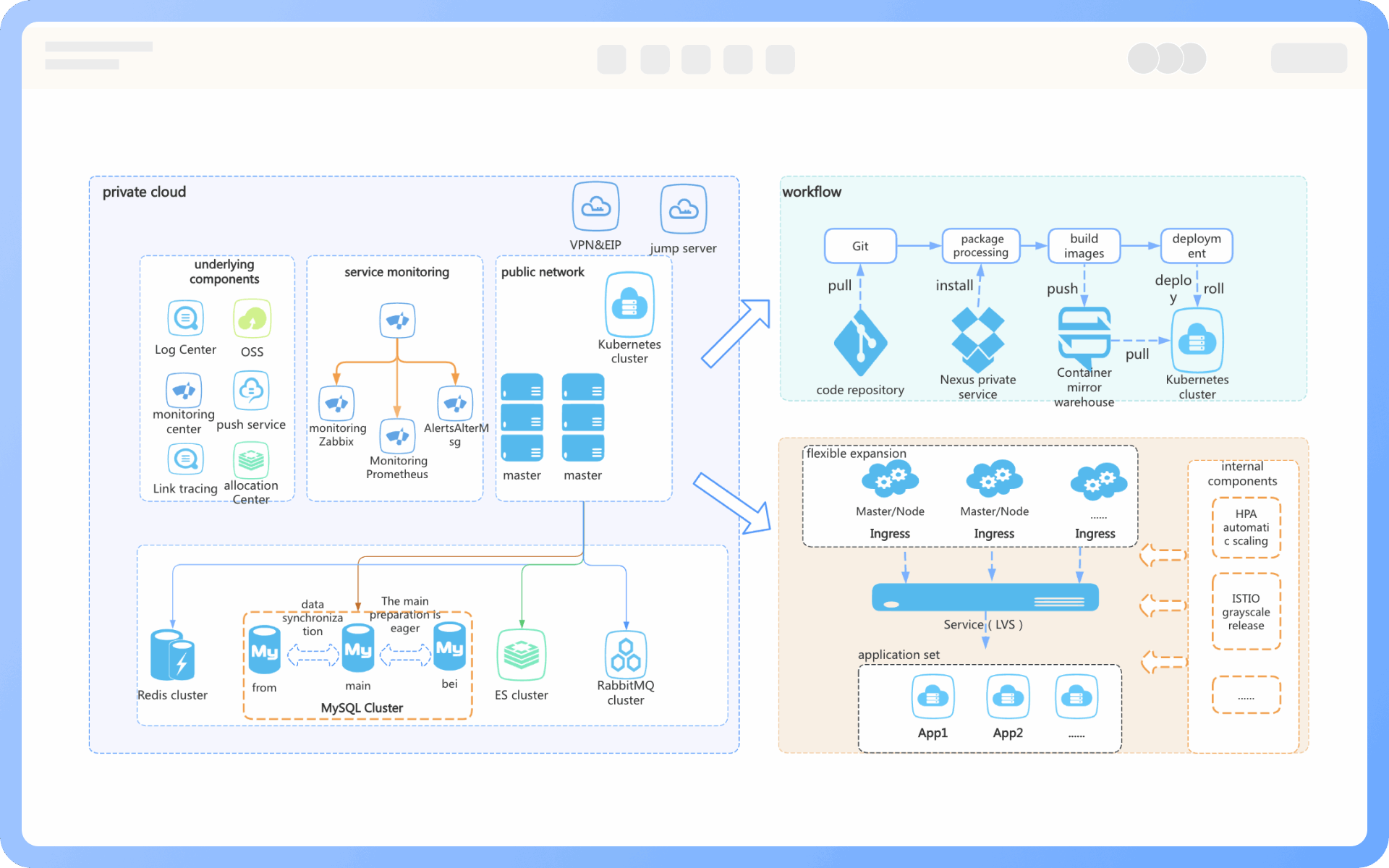

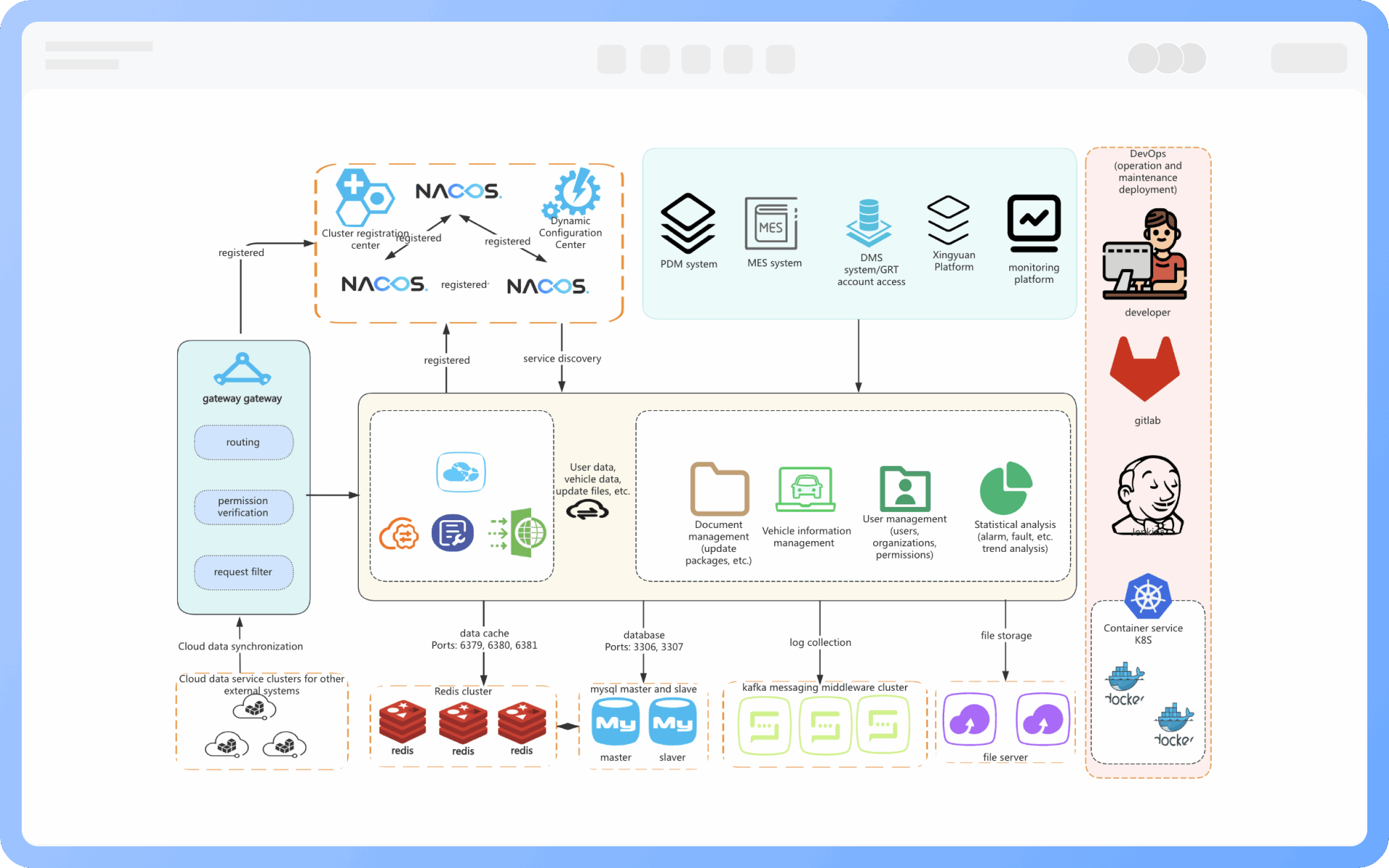

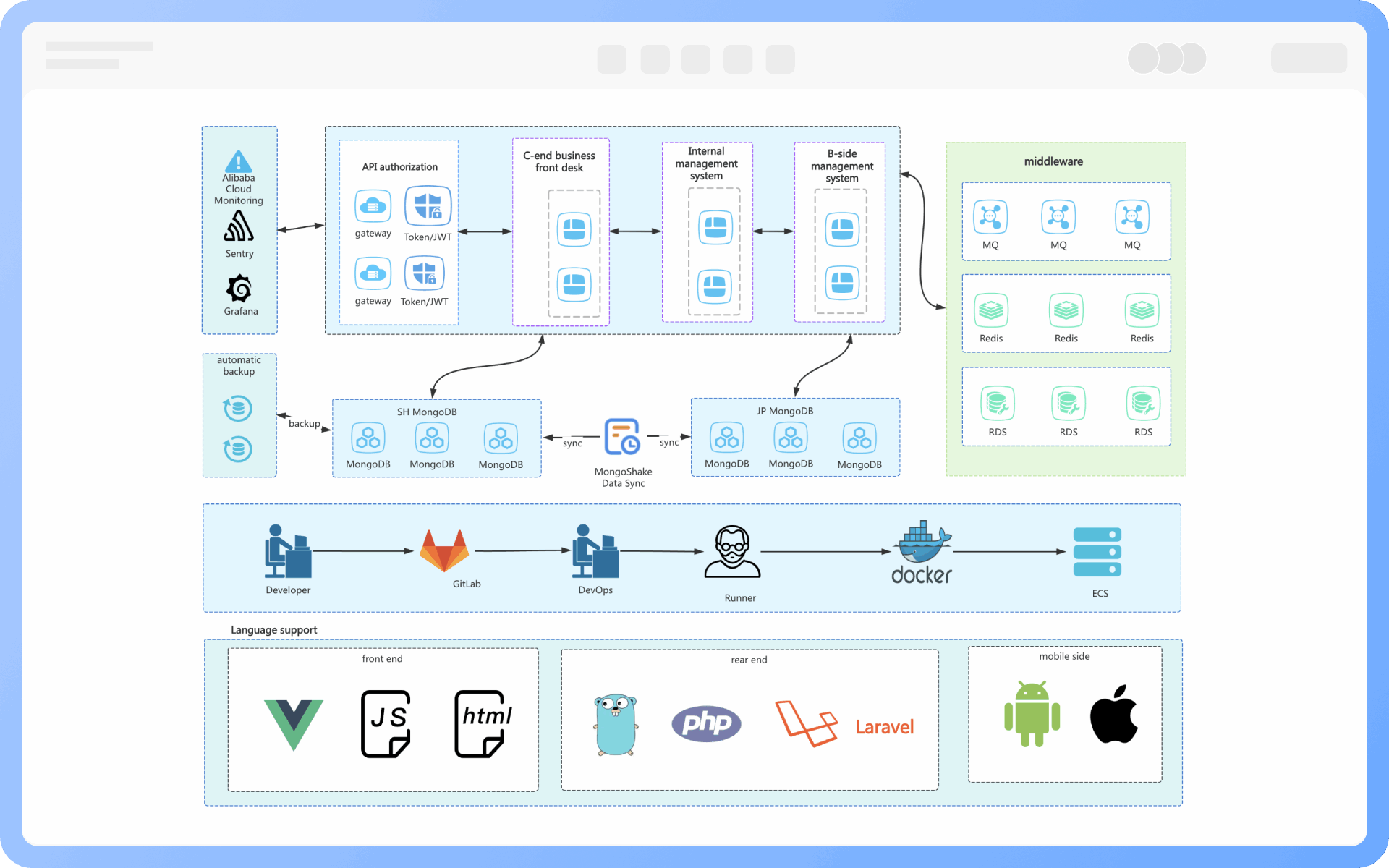

องค์ประกอบทั่วไปในไดอะแกรมสถาปัตยกรรมการปรับใช้ ได้แก่ องค์ประกอบชั้นโครงสร้างพื้นฐาน องค์ประกอบเครือข่ายและการสื่อสาร ชั้นแอปพลิเคชันและบริการ ผู้ใช้และลูกค้า สัญลักษณ์กราฟิก และรูปแบบการเชื่อมต่อ เป็นต้น

ชั้นการเข้าถึง: ใช้เพื่อรับคำขอจากภายนอก เป็น "ทางเข้า" ของระบบ
ชั้นบริการ: ใช้ตรรกะทางธุรกิจเฉพาะ ซึ่งมักประกอบด้วยบริการหรือไมโครเซอร์วิสหลายรายการ
ชั้นการสื่อสารและการรวมระบบ: กลไกการโต้ตอบระหว่างโมดูลหรือระหว่างระบบกับบุคคลที่สาม
ชั้นข้อมูล: รับผิดชอบการคงอยู่และการจัดการข้อมูล
ชั้นการดำเนินงานและการตรวจสอบ: รับประกันความเสถียรและความสามารถในการตรวจสอบของระบบ
ชั้น Deployment and Infrastructure: วิธีการปรับใช้และการสนับสนุนพื้นฐานของทรัพยากรพื้นฐาน
ชั้น Security: รับรองการควบคุมการเข้าถึงและความปลอดภัยของข้อมูลของแต่ละโมดูลในระบบ

ไดอะแกรมสถาปัตยกรรมการปรับใช้ช่วยให้นักพัฒนาเข้าใจโครงสร้างโดยรวมของระบบ รวมถึงการไหลของข้อมูลและวิธีการโต้ตอบระหว่างส่วนประกอบต่างๆ ได้ดียิ่งขึ้น นอกจากนี้ ไดอะแกรมสถาปัตยกรรมการปรับใช้ยังช่วยให้นักพัฒนาสามารถวางแผนกลยุทธ์การปรับใช้และการขยายระบบได้ดียิ่งขึ้น ซึ่งช่วยปรับปรุงความสามารถในการบำรุงรักษาและความสามารถในการปรับขนาดของระบบ

การทำงานร่วมกันในการพัฒนา: ทราบตำแหน่งการติดตั้งของแต่ละบริการและส่วนประกอบที่เกี่ยวข้องอย่างชัดเจน หลีกเลี่ยงข้อผิดพลาดในการปรับใช้
การดำเนินงาน: การกำหนดค่าสภาพแวดล้อม, การเผยแพร่เวอร์ชัน, การประเมินความจุ, การตรวจสอบสถานะ ฯลฯ
การประเมินความปลอดภัย: ตรวจสอบการแยกเครือข่าย, การตรวจสอบสิทธิ์และการอนุญาต, การเปิดเผยพอร์ต, การควบคุมการรับส่งข้อมูล ฯลฯ
การวางแผนประสิทธิภาพ: วิเคราะห์จุดติดขัด, คาดการณ์ความจุ, สนับสนุนแผนการขยายระบบแบบยืดหยุ่น
การออกแบบการกู้คืนระบบ: แสดงโครงสร้างแบบมาสเตอร์-สเลฟ, มัลติแอคทีฟในตำแหน่งต่างๆ, กลไกการสลับความผิดพลาดอัตโนมัติ

การปรับใช้แบบโมโนลิธิก: โมดูลทั้งหมดถูกปรับใช้บนเครื่องเดียวกันหรือไม่กี่เครื่อง
การปรับใช้แบบกระจาย: โมดูลถูกแบ่งอย่างชัดเจน บริการถูกปรับใช้บนหลายโหนด
การปรับใช้แบบไมโครเซอร์วิส: แต่ละโมดูลถูกปรับใช้อย่างอิสระโดยอิงตามคอนเทนเนอร์หรือเซอร์วิสเมช และสามารถปรับขนาดได้อย่างอิสระ
การปรับใช้แบบไฮบริดคลาวด์: โมดูลบางส่วนถูกปรับใช้ใน IDC ท้องถิ่น และบางส่วนถูกปรับใช้บนคลาวด์
การปรับใช้แบบมัลติแอคทีฟ: หลายโหนด/ภูมิภาคให้บริการพร้อมกัน ช่วยปรับปรุงความพร้อมใช้งาน และความสามารถในการกู้คืนจากภัยพิบัติ
