インターネット業界では、アーキテクチャ図はソフトウェア、システム、アプリケーションなどの体系構造とその構成部分間の関係を視覚化するための重要なツールとして使用されます。一般的なアーキテクチャ図の種類には、ビジネスアーキテクチャ図、アプリケーションアーキテクチャ図、システムアーキテクチャ図、技術アーキテクチャ図、デプロイメントアーキテクチャ図、データアーキテクチャ図、プロダクトアーキテクチャ図、機能アーキテクチャ図、情報アーキテクチャ図などがあります。

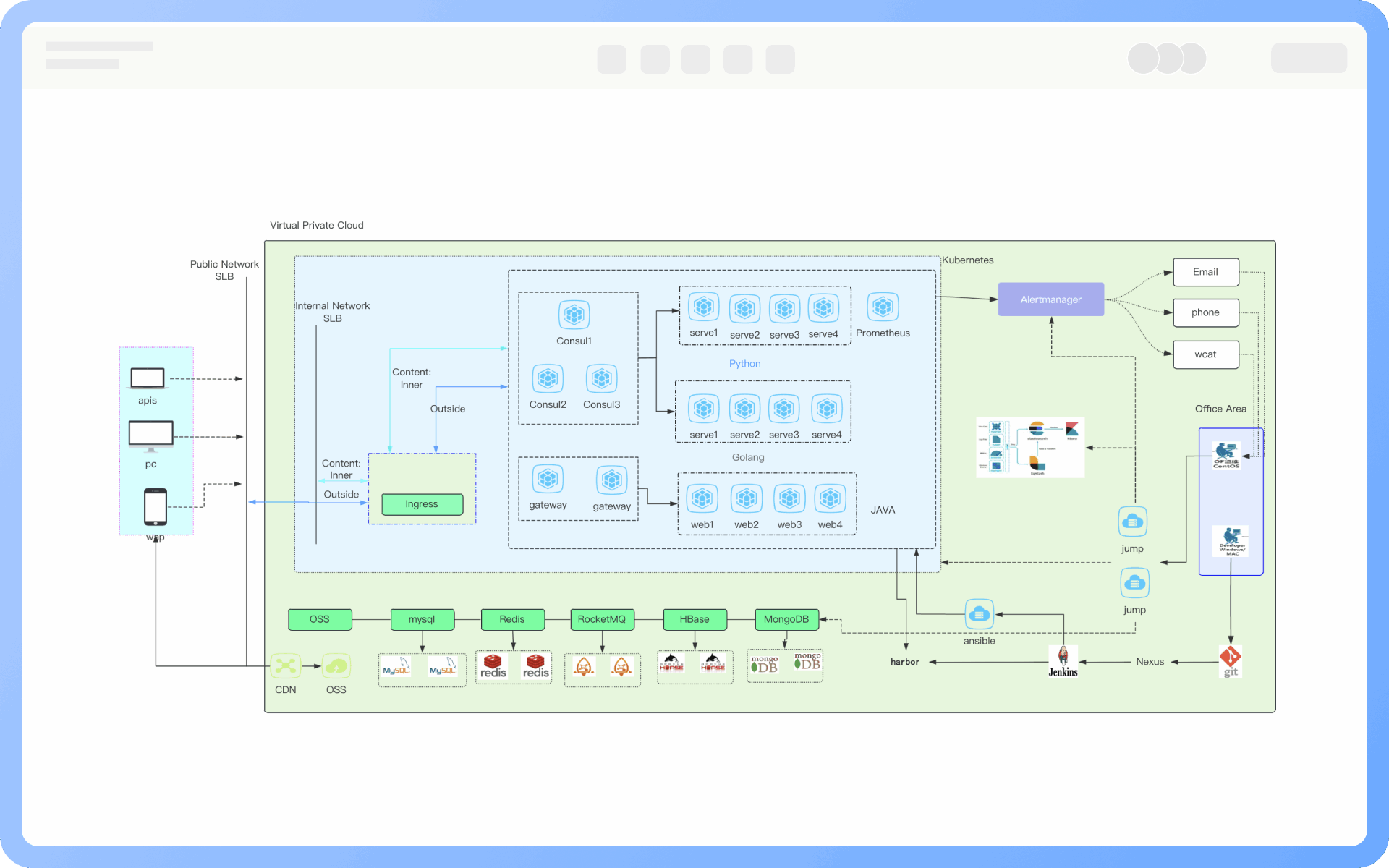

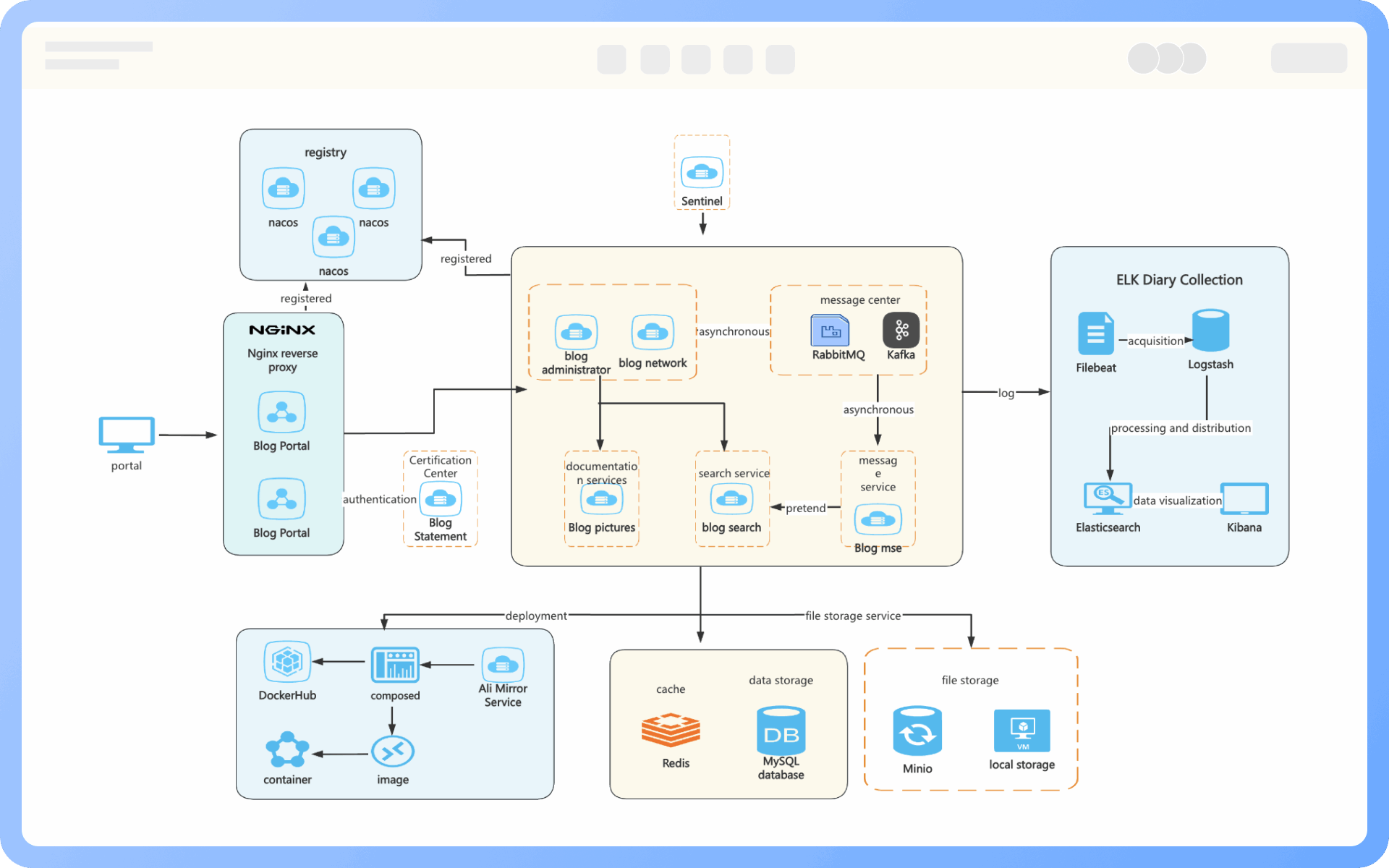

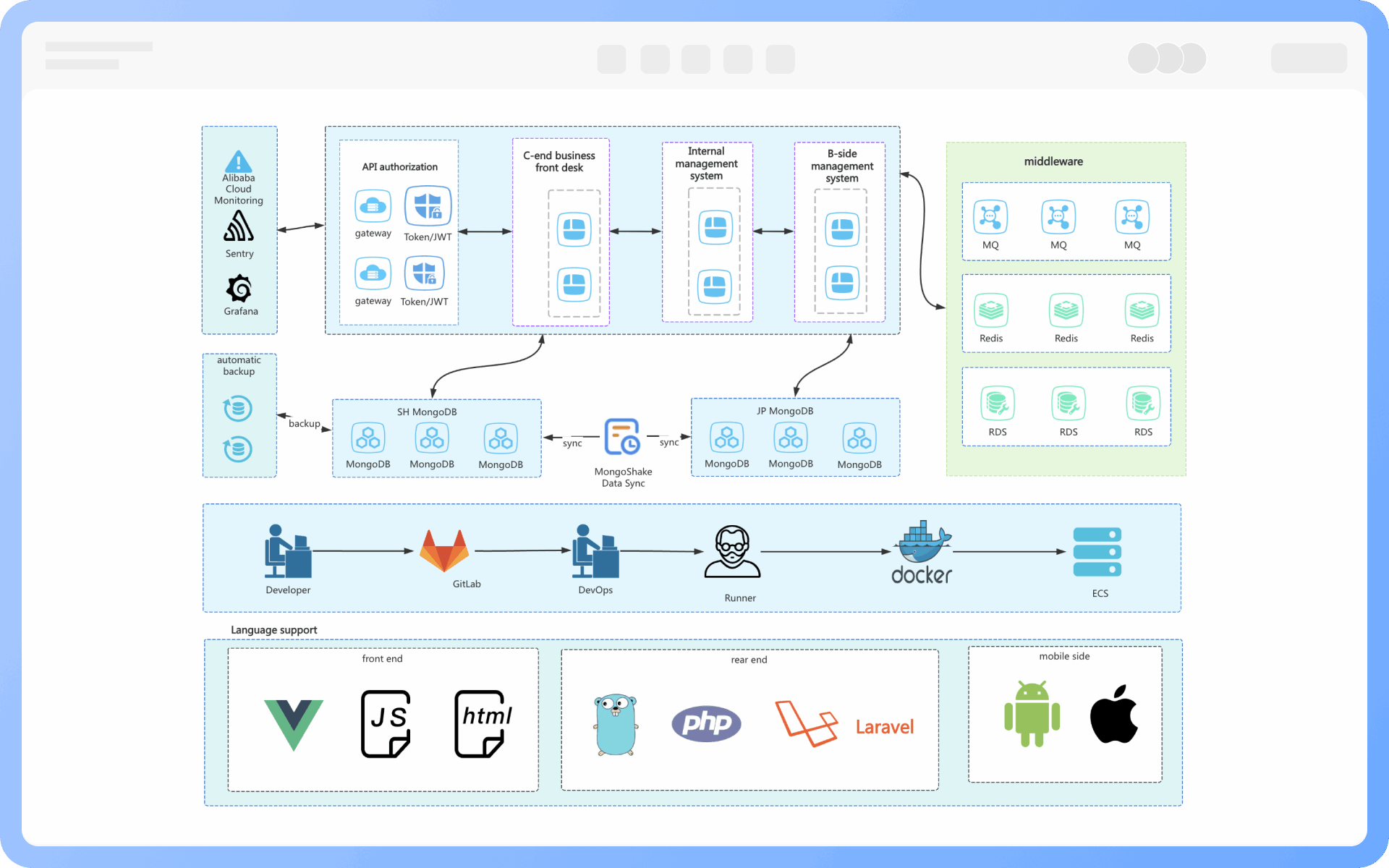

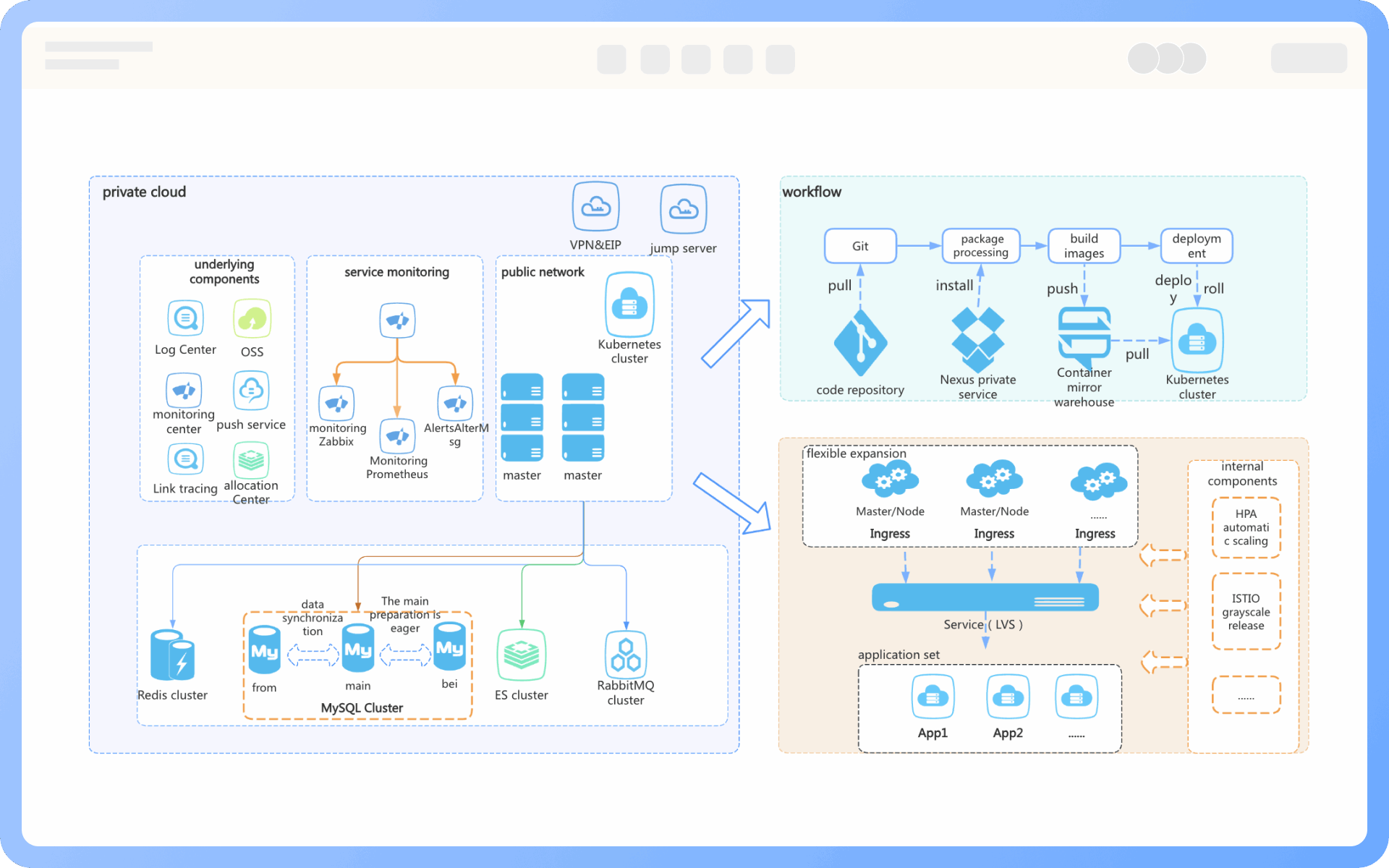

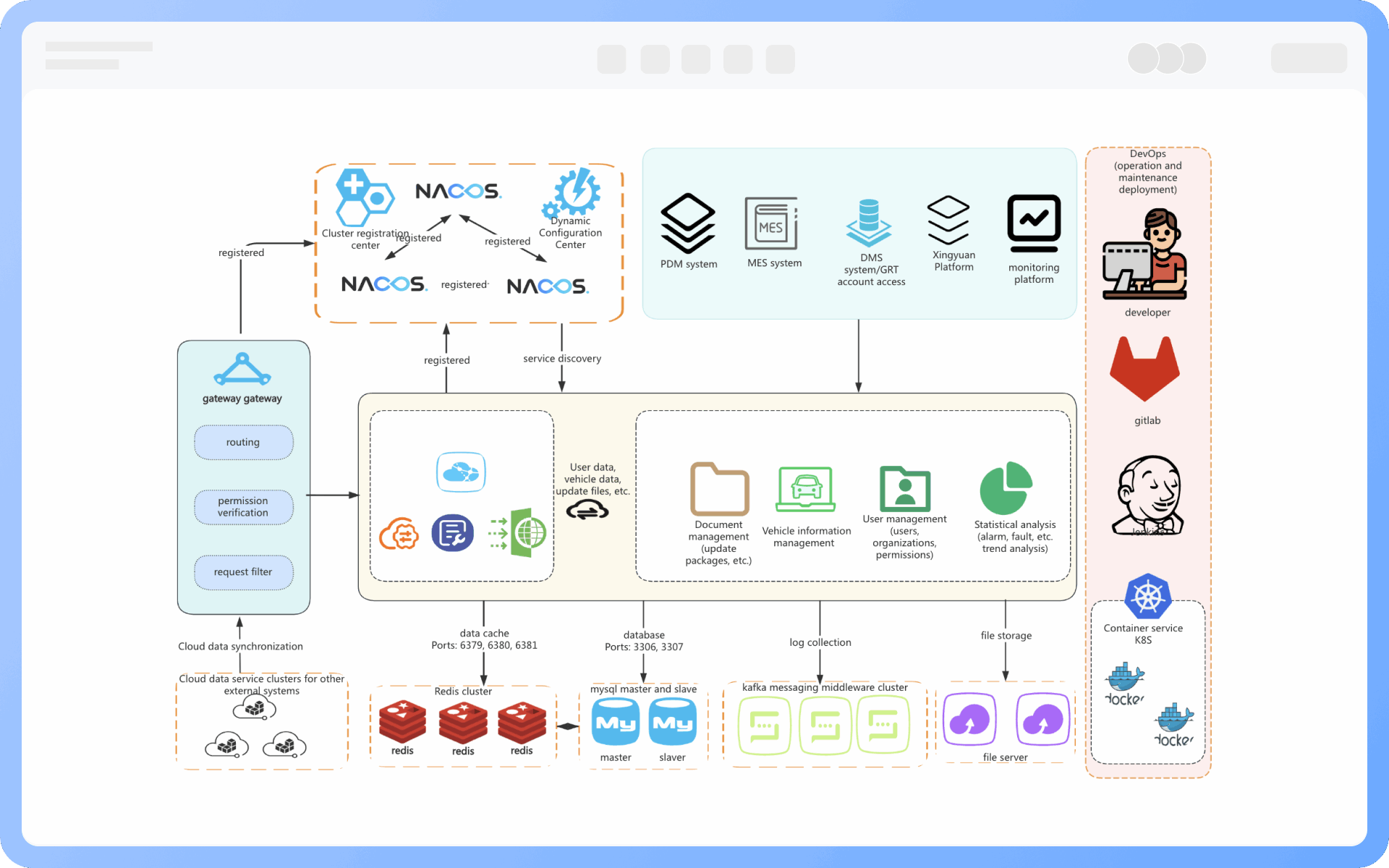

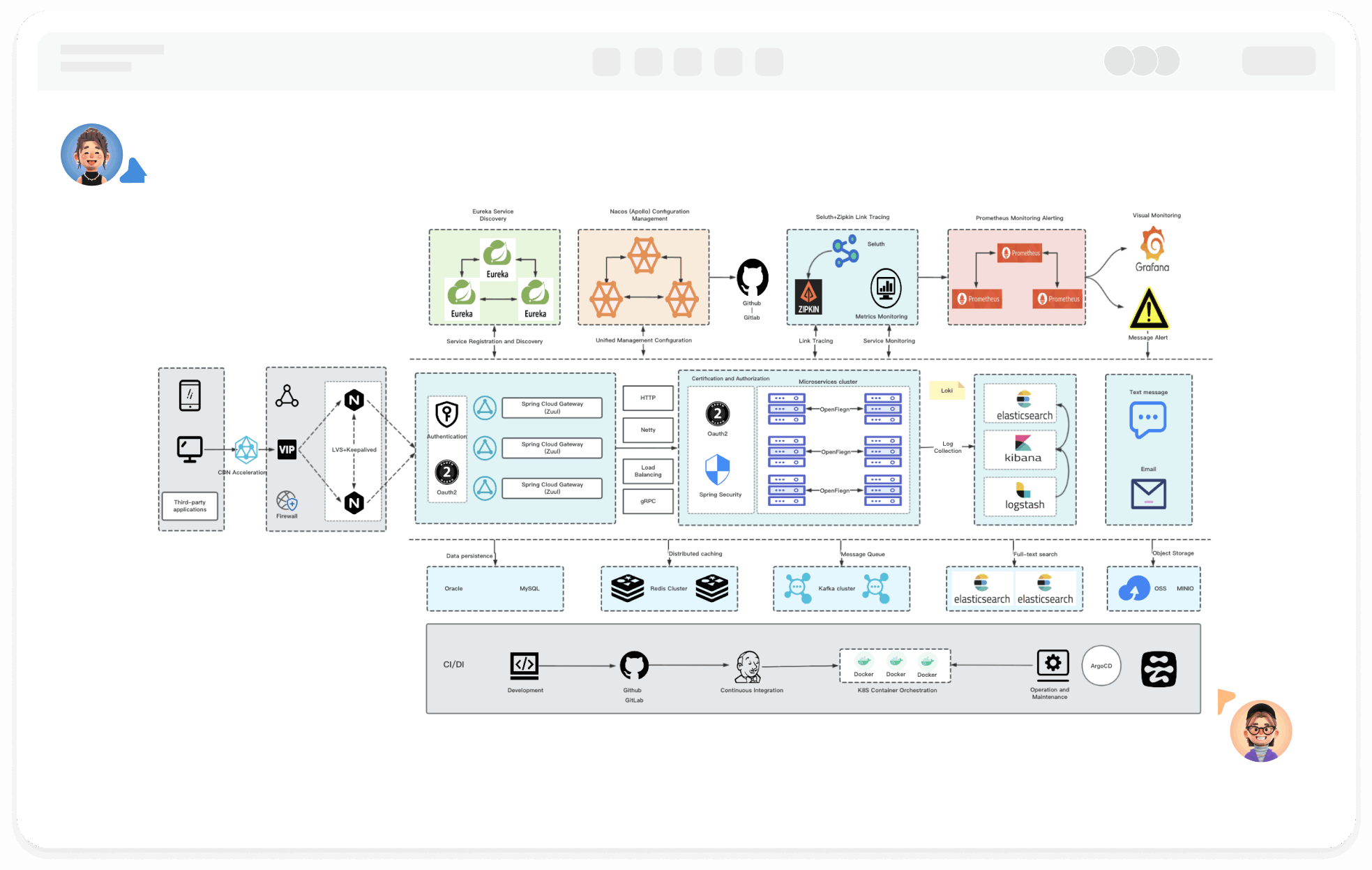

デプロイメントアーキテクチャ図でよく使用される要素には、インフラ層の要素、ネットワークと通信の要素、アプリケーションとサービス層、ユーザーと顧客、グラフィックシンボルと接続スタイルなどがあります。

アクセス層：外部からのリクエストを受け取るためのシステムの「入口」です。

サービス層：具体的なビジネスロジックを実現し、通常は複数のサービスまたはマイクロサービスで構成されます。

通信と統合層：モジュール間またはシステムと第三者とのインタラクションメカニズム。

データ層：データの永続化と管理を担当します。

運用と監視層：システムの安定性と可観測性を保証します。

デプロイメントとインフラ層：基礎的なリソースのデプロイメント方法と基盤サポート。

セキュリティ層：システムの各モジュールのアクセス制御とデータセキュリティを保証します。

デプロイメントアーキテクチャ図は、開発者がシステムの全体構造や各コンポーネント間のデータフローとインタラクション方法をよりよく理解するのに役立ちます。さらに、デプロイメントアーキテクチャ図を通じて、開発者はシステムのデプロイメントと拡張戦略をよりよく計画し、システムの保守性と拡張性を向上させることができます。

開発協力：各サービスのデプロイメント位置と依存コンポーネントを明確に把握し、デプロイメントの誤差を避けます。

運用とデプロイメント：環境構築、バージョンリリース、容量評価、健康監視などを指導します。

セキュリティ評価：ネットワークの分離、認証と認可、ポートの公開、トラフィック制御などを審査します。

パフォーマンスプランニング：ボトルネックを分析し、容量予測を行い、柔軟な拡張プランをサポートします。

災害復旧設計：プライマリとセカンダリの構造、異地多活、自動故障切り替えメカニズムを示します。

モノリシックデプロイメント：すべてのモジュールが同じまたは少数のマシンにデプロイされます。

分散デプロイメント：モジュールが明確に分割され、サービスが複数のノードにデプロイされます。

マイクロサービスデプロイメント：コンテナまたはサービスメッシュに基づき、各モジュールが独立してデプロイされ、独立してスケーリング可能です。

ハイブリッドクラウドデプロイメント：一部のモジュールがローカルIDCにデプロイされ、一部がクラウドにデプロイされます。

アクティブアクティブデプロイメント：複数のノード/地域が同時にサービスを提供し、可用性と災害対策能力を向上させます。
