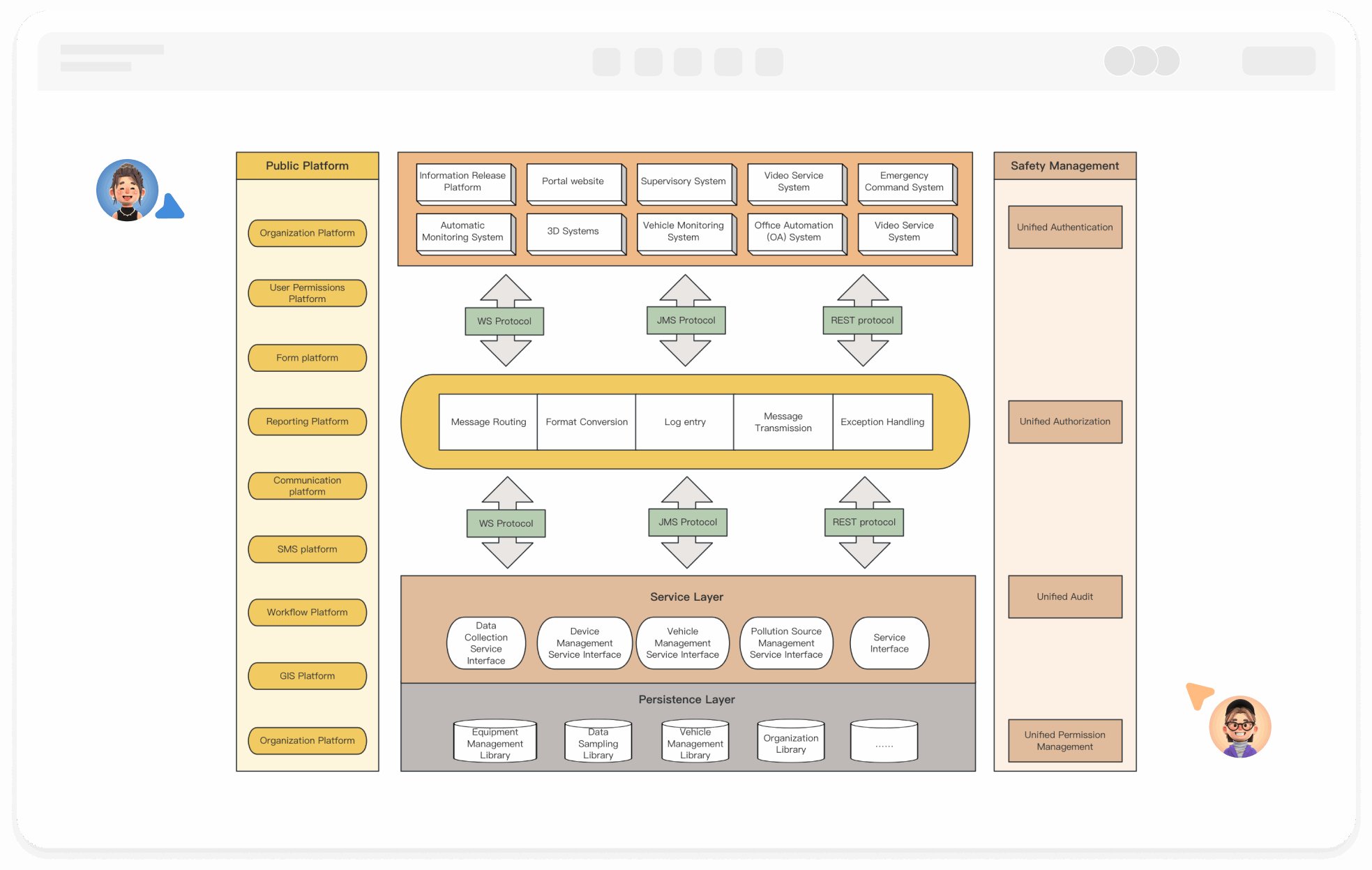

Kerjasama masa nyata multi-pengguna dengan pautan boleh dikongsi untuk pemindahan segera

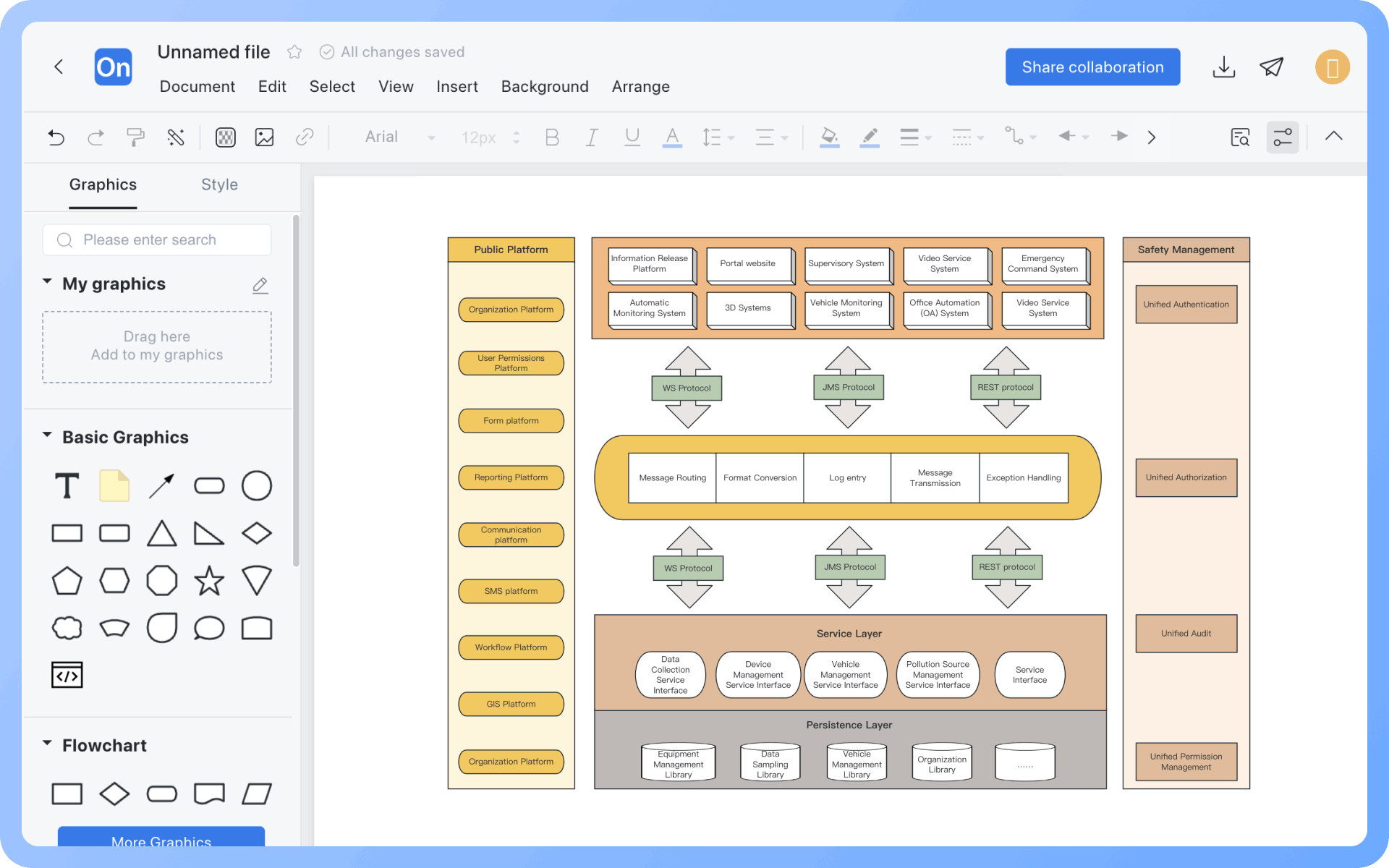

Hasilkan grafik automatik daripada teks dengan penambahbaikan gaya
Tema sedia ada dengan penyesuaian penuh
Menyokong ikon, imej, label, formula LaTeX, blok kod, pautan, lampiran
Eksport: PNG, VISIO, PDF, SVG | Import: VISIO, Mermaid
Penyimpanan awan masa nyata, sinkronisasi pelbagai peranti, sejarah versi dan keselamatan data
Rajah seni bina sistem adalah konsep yang agak kabur. Dalam maksud sempit, ia adalah salah satu daripada sembilan jenis rajah seni bina, menerangkan pelbagai komponen, modul, subsistem sistem, dan interaksi serta kaedah komunikasi mereka, lebih menjurus kepada komposisi fizikal dan kaedah pemakaian sistem. Dalam maksud luas, rajah seni bina sistem boleh merujuk kepada sebarang rajah seni bina sistem tertentu, seperti rajah seni bina produk sistem CMS, yang sebenarnya jatuh di bawah kategori rajah seni bina produk. Rajah seni bina teknikal untuk sistem pemesejan tiket kereta api dan pengembalian wang jatuh di bawah kategori rajah seni bina teknikal. Halaman ini khususnya merujuk kepada maksud sempit rajah seni bina sistem.
Perbezaan teras antara seni bina aplikasi dan seni bina sistem terletak pada skop tumpuan dan tahap reka bentuk. Rajah seni bina aplikasi menumpukan pada pembahagian modul dalam aplikasi, kaedah interaksi, aliran data, dan sebagainya, lebih menjurus kepada pemakaian fungsi perisian dan logik. Sebaliknya, rajah seni bina sistem lebih makro, menumpukan pada struktur keseluruhan sistem, hubungan antara pelbagai subsistem, pemakaian perkakasan dan perisian, dan sebagainya, lebih menjurus kepada komposisi fizikal dan kaedah pemakaian sistem.
Berbanding dengan seni bina teknikal, seni bina sistem adalah penerangan peringkat tinggi mengenai 'apa yang perlu dibuat' dan 'bagaimana untuk melakukannya,' manakala seni bina teknikal adalah penerangan pemakaian teknikal yang lebih terperinci mengenai 'bagaimana untuk melakukannya.' Jika seni bina sistem diibaratkan sebagai perancangan Bandar Shenzhen, maka seni bina teknikal adalah perancangan Daerah Nanshan.

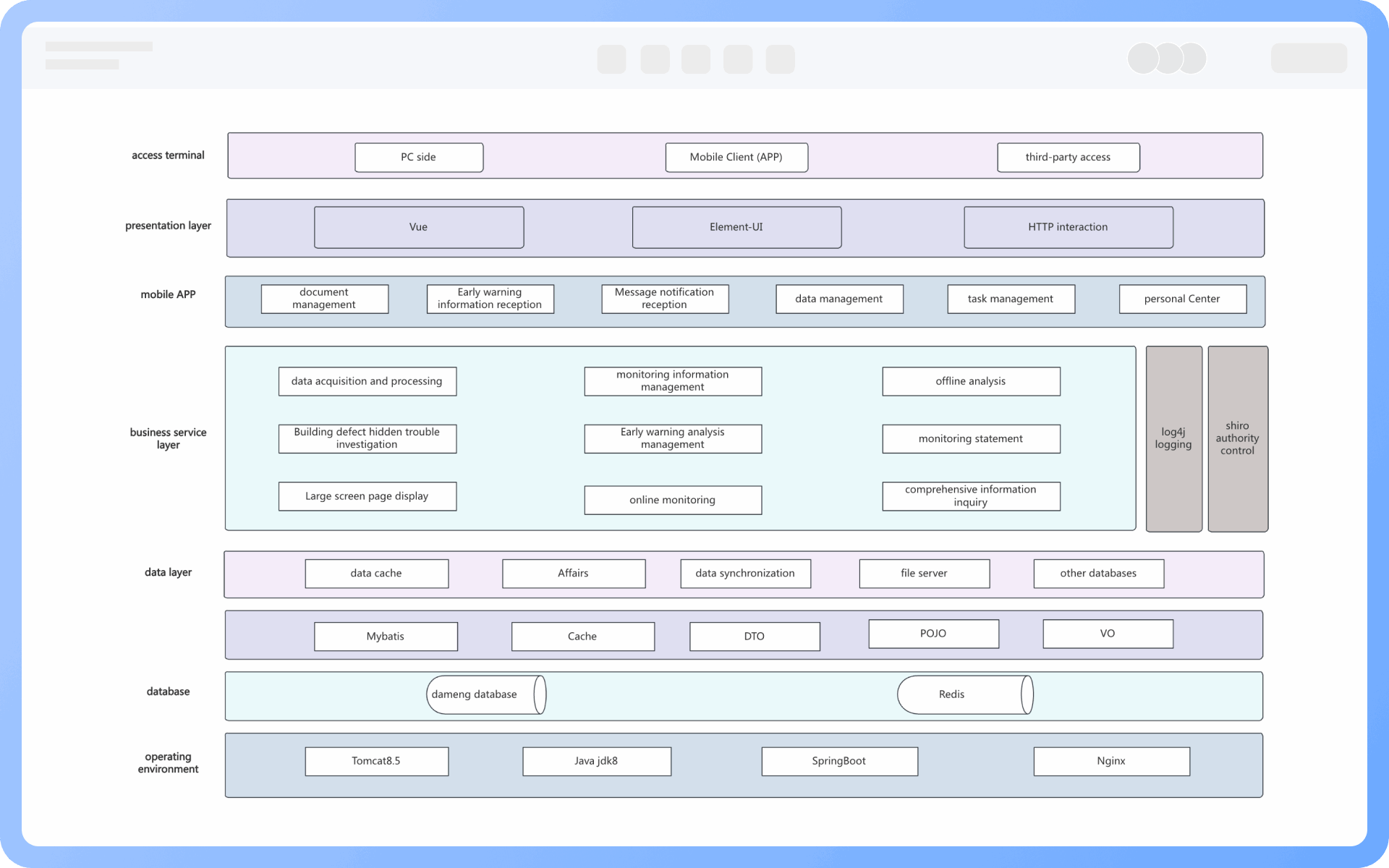

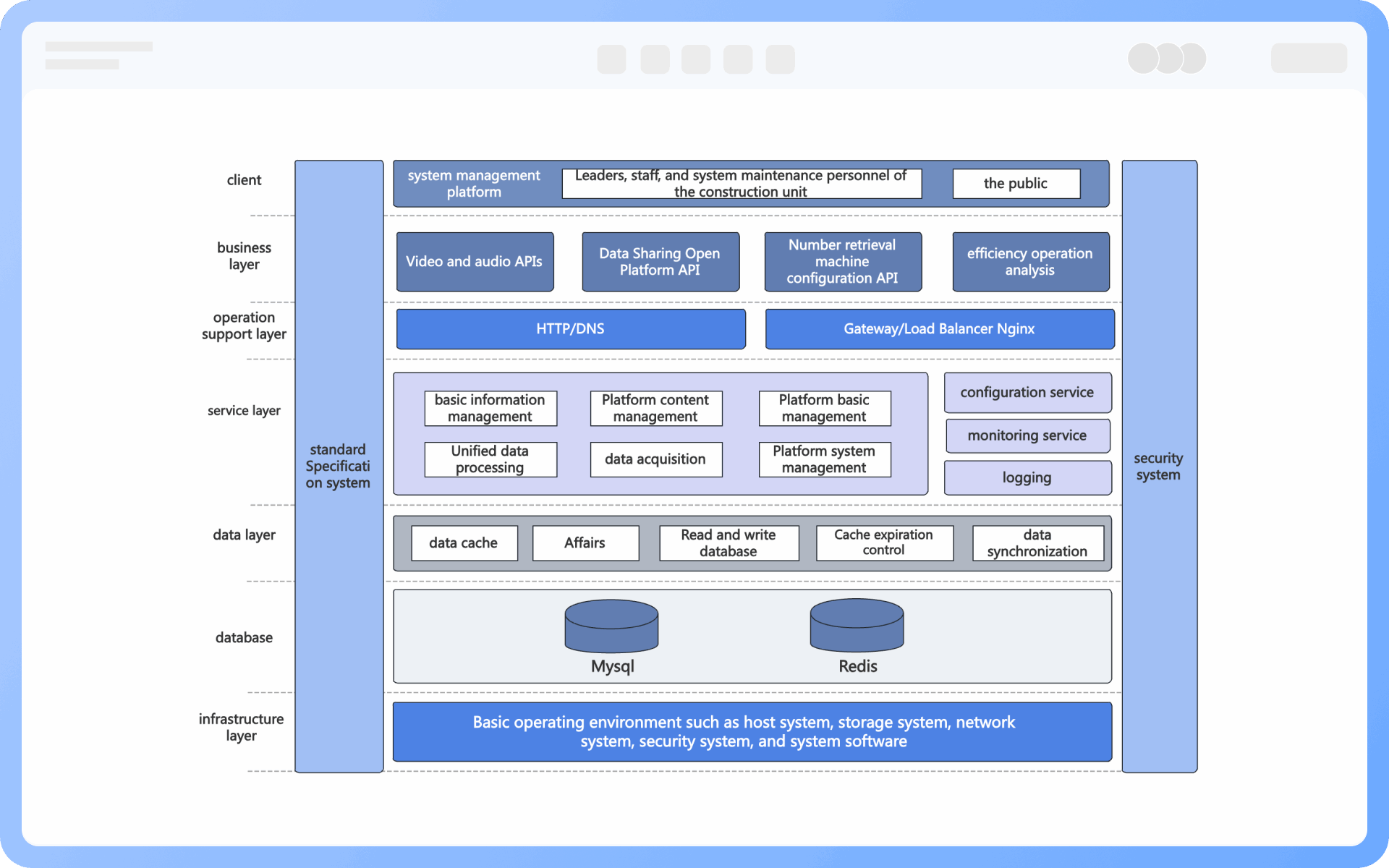

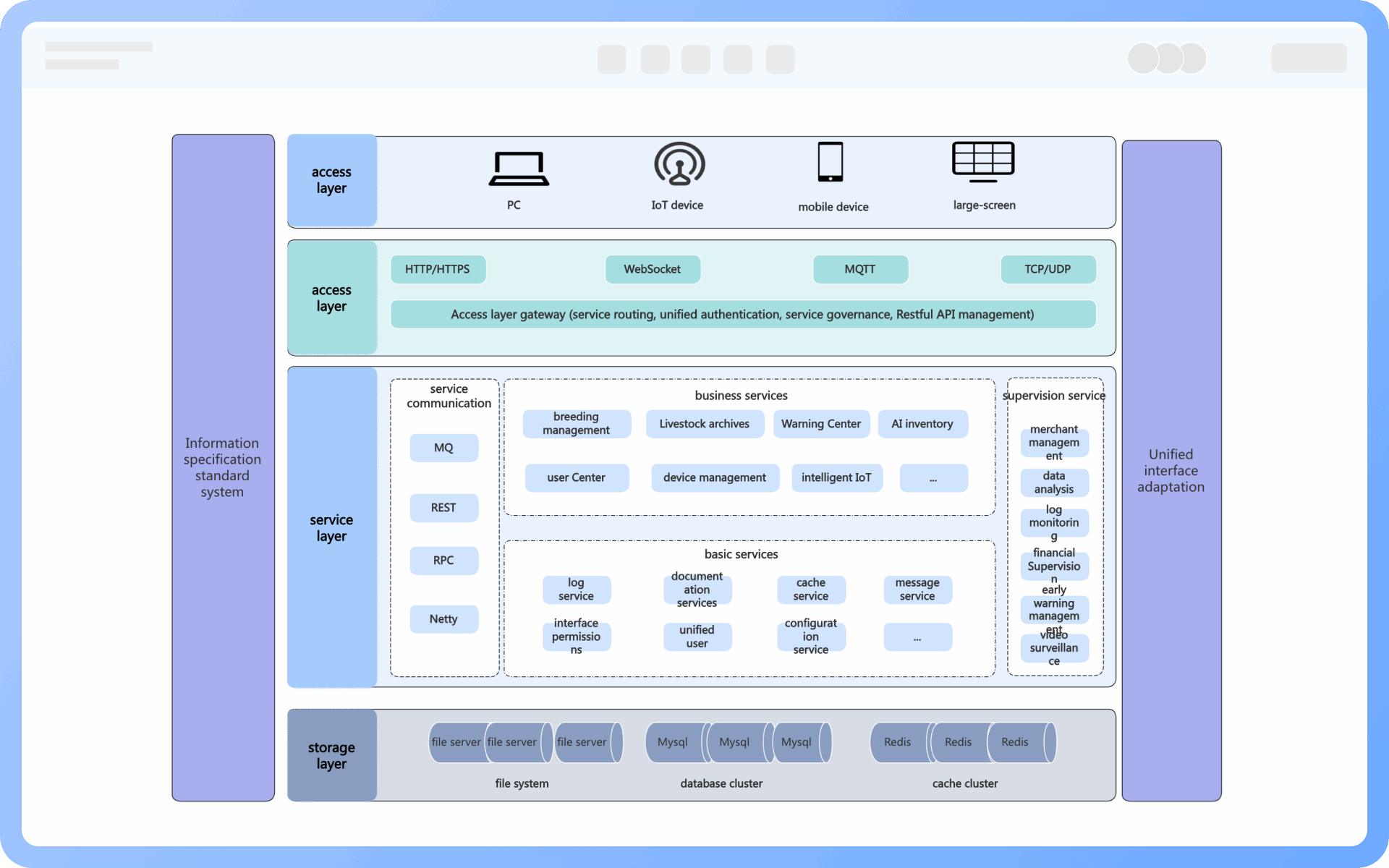

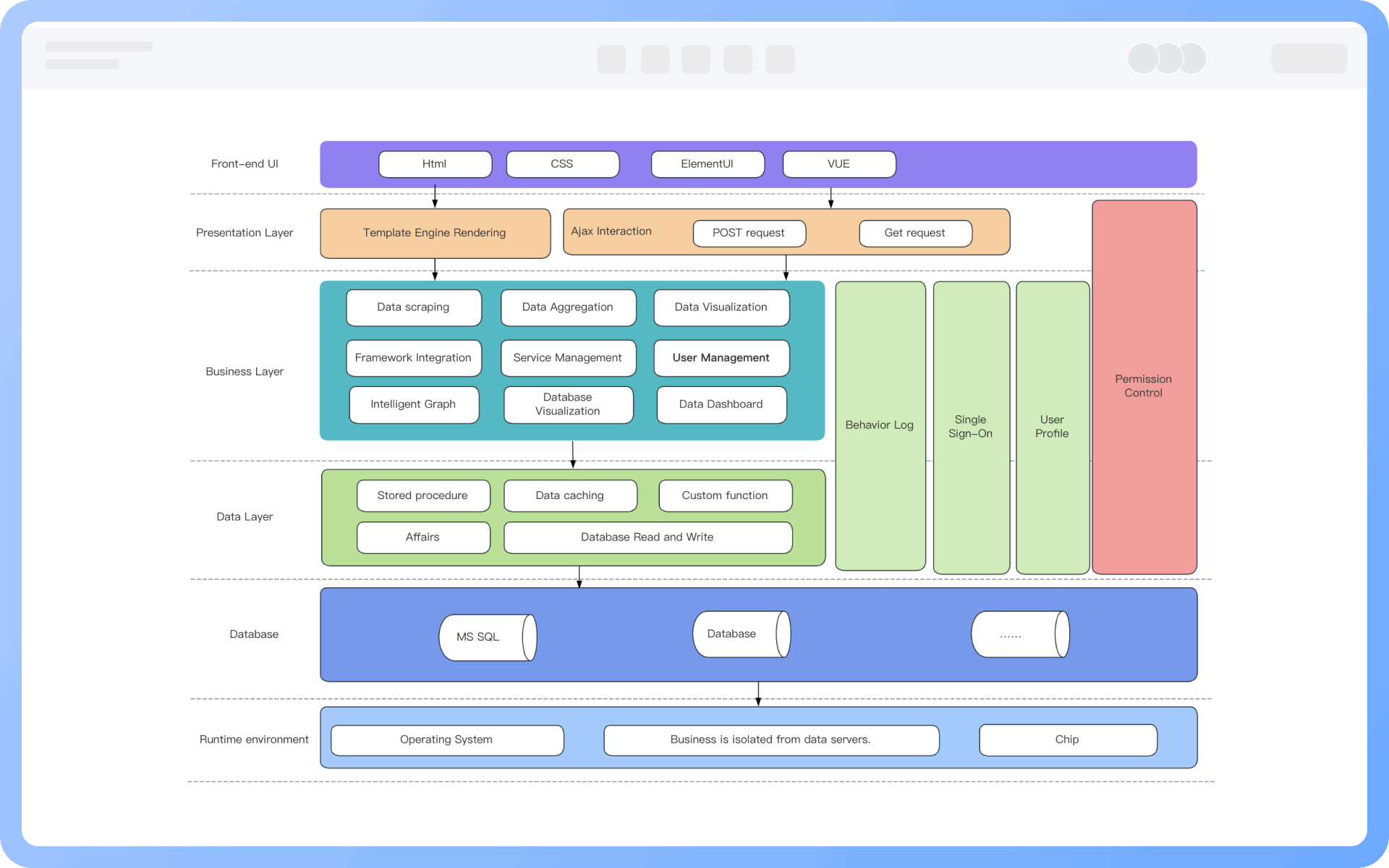

Rajah seni bina sistem memaparkan struktur keseluruhan sistem, termasuk komponen utama, modul, hubungan antara perkhidmatan, aliran data dan kaedah komunikasi, serta persekitaran pemakaian sistem.
Dengan menggunakan anak panah dan catatan untuk menunjukkan arah aliran data, protokol komunikasi (seperti HTTP, RPC, barisan mesej), dan sama ada ia segerak atau tidak segerak, meningkatkan kebolehbacaan dan ketepatan rajah.
Ia bergantung pada situasi sebenar. Jika menumpukan pada persekitaran operasi sistem, pengagihan nod, pemulihan bencana, dan kebolehskalaan, seni bina pemakaian adalah perlu. Jika tidak, rajah pemakaian berasingan boleh dilukis.
Adalah perlu untuk menandakan timbunan teknologi utama (seperti pangkalan data, perisian tengah, penyimpanan cache, rangka kerja perkhidmatan) untuk memudahkan komunikasi penyelesaian teknikal dan perancangan.
Dengan menandakan pembahagi beban, nod sandaran, seni bina kluster, mekanisme pengambilalihan semula, dan sebagainya, untuk menunjukkan reka bentuk kestabilan dan keanjalan sistem.
Adalah disyorkan untuk menyertakan komponen berkaitan keselamatan, seperti pengesahan identiti, pengurusan akses, tembok api, penyulitan data, dan sebagainya, untuk menonjolkan keselamatan sistem.
