Systemarchitekturdiagramm-Design

Das Systemarchitekturdiagramm ist ein etwas vager Begriff. Im engeren Sinne ist es eines der neun Arten von Architekturdiagrammen, das die verschiedenen Komponenten, Module, Subsysteme des Systems und deren Interaktionen und Kommunikationsmethoden beschreibt und sich mehr auf die physische Zusammensetzung und Bereitstellungsmethode des Systems konzentriert. Im weiteren Sinne kann ein Systemarchitekturdiagramm jedes Architekturdiagramm eines spezifischen Systems bezeichnen, wie zum Beispiel ein CMS-System-Produktarchitekturdiagramm, das tatsächlich in die Kategorie der Produktarchitekturdiagramme fällt. Ein technisches Architekturdiagramm für ein Zugticketbuchungs- und Rückerstattungssystem fällt in die Kategorie der technischen Architekturdiagramme. Diese Seite bezieht sich speziell auf den engen Sinne eines Systemarchitekturdiagramms.

Der Kernunterschied zwischen Anwendungsarchitektur und Systemarchitektur liegt im Fokusbereich und der Entwurfsebene. Ein Anwendungsarchitekturdiagramm konzentriert sich auf die Aufteilung der Module innerhalb der Anwendung, Interaktionsmethoden, Datenfluss usw., und neigt mehr zur Umsetzung von Softwarefunktionen und Logik. Im Gegensatz dazu ist ein Systemarchitekturdiagramm mehr makroorientiert und konzentriert sich auf die Gesamtstruktur des Systems, die Beziehungen zwischen verschiedenen Subsystemen, Hardware- und Softwarebereitstellung usw., und neigt mehr zur physischen Zusammensetzung und Bereitstellungsmethode des Systems.

Im Vergleich zur technischen Architektur ist die Systemarchitektur eine hochgradige Beschreibung von 'was zu tun ist' und 'wie es zu tun ist', während die technische Architektur eine detailliertere technische Umsetzungsbeschreibung von 'wie es zu tun ist' ist. Wenn die Systemarchitektur mit der Planung der Stadt Shenzhen vergleichbar ist, dann ist die technische Architektur die Planung des Bezirks Nanshan.

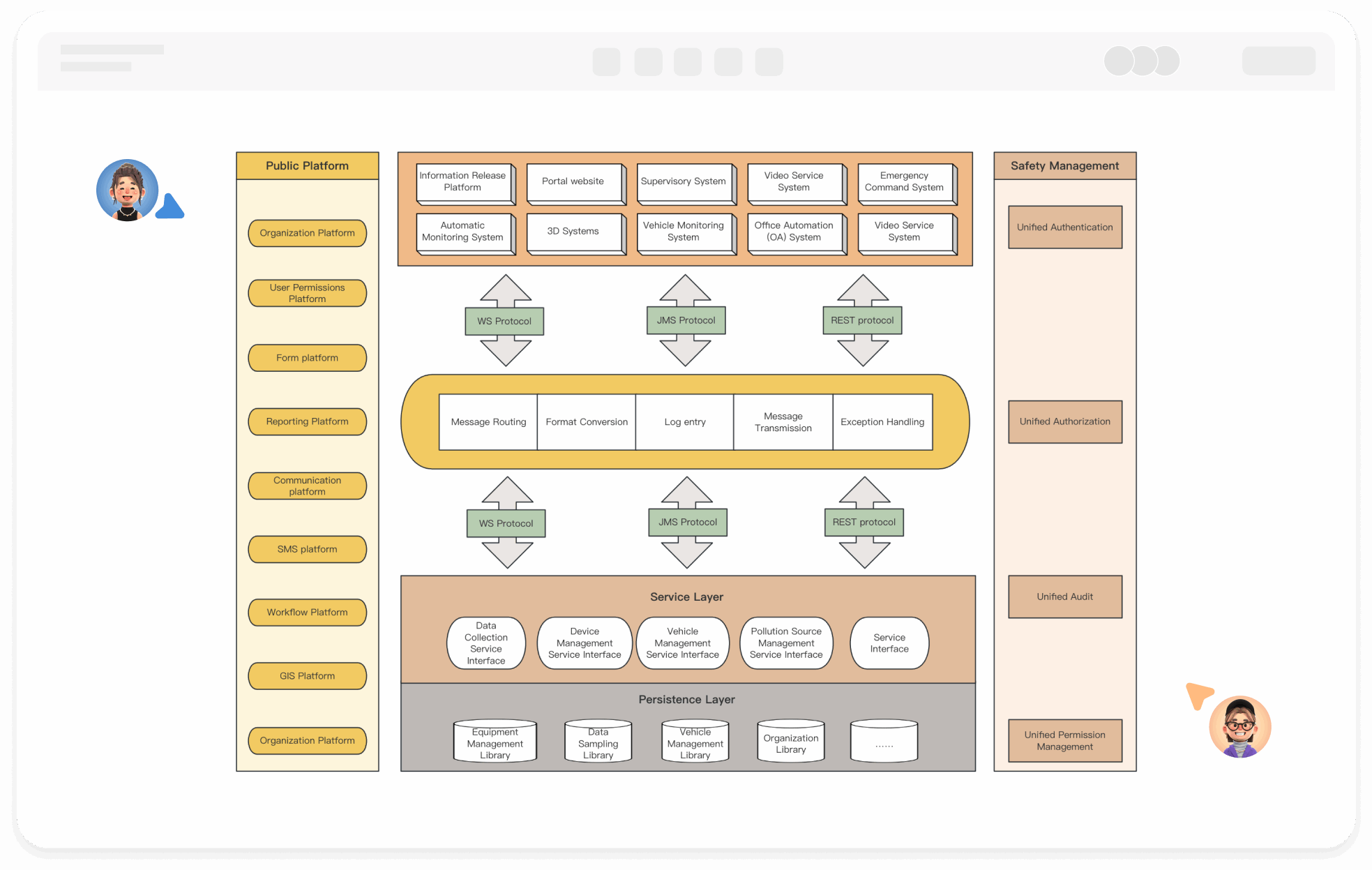

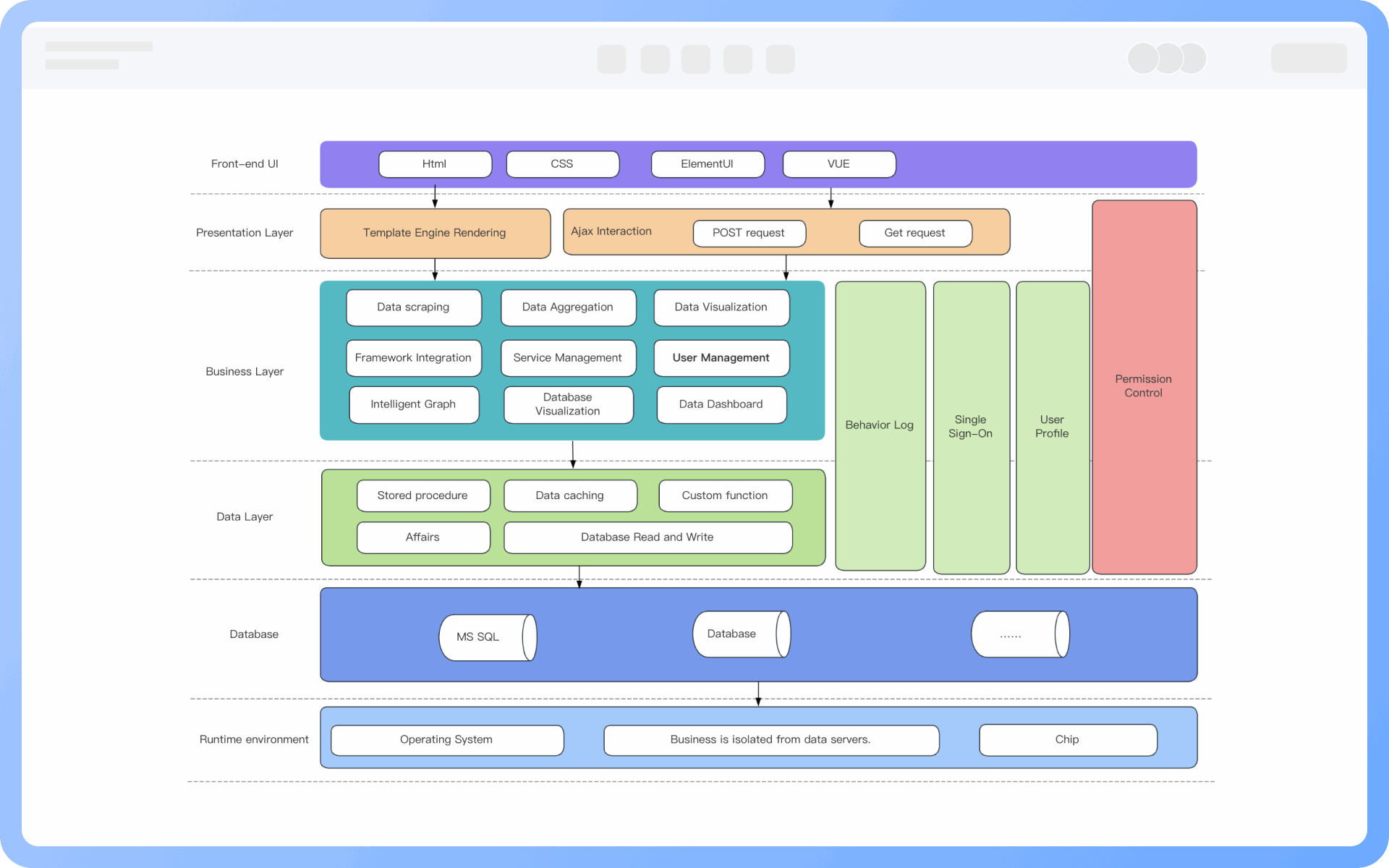

Ein Systemarchitekturdiagramm zeigt die Gesamtstruktur des Systems, einschließlich der Hauptkomponenten, Module, Beziehungen zwischen Diensten, Datenfluss und Kommunikationsmethoden sowie die Systembereitstellungsumgebung.

Durch die Verwendung von Pfeilen und Anmerkungen, um die Datenflussrichtung, Kommunikationsprotokolle (wie HTTP, RPC, Nachrichtenwarteschlangen) und ob es synchron oder asynchron ist, deutlich anzugeben, wird die Lesbarkeit und Genauigkeit des Diagramms verbessert.

Es hängt von der tatsächlichen Situation ab. Wenn der Fokus auf der Betriebsumgebung des Systems, der Verteilung der Knoten, der Notfallwiederherstellung und der Skalierbarkeit liegt, ist die Darstellung der Bereitstellungsarchitektur notwendig. Andernfalls kann ein separates Bereitstellungsdiagramm erstellt werden.

Es ist notwendig, den zentralen Technologie-Stack (wie Datenbanken, Middleware, Caching, Dienstframeworks) zu markieren, um die Kommunikation von technischen Lösungen und Planungen zu erleichtern.

Durch die Markierung von Lastenausgleichern, Backup-Knoten, Cluster-Architektur, Failover-Mechanismen usw., um das Stabilitäts- und Elastizitätsdesign des Systems zu zeigen.

Es wird empfohlen, sicherheitsbezogene Komponenten wie Identitätsauthentifizierung, Zugangsmanagement, Firewalls, Datenverschlüsselung usw. einzuschließen, um die Sicherheit des Systems hervorzuheben.
