Anwendungsarchitekturdiagramm Online Zeichnung

Geschäftsarchitektur ist Strategie, Anwendungsarchitektur ist Taktik, und technische Architektur ist Ausrüstung. Unter ihnen dient die Anwendungsarchitektur als Brücke, die die Umsetzung der Geschäftsarchitektur verbindet und technische Entscheidungen beeinflusst. Daher ist der korrekte Prozess: sich mit dem Geschäft vertraut machen, eine Geschäftsarchitektur bilden, eine entsprechende Anwendungsarchitektur auf Basis der Geschäftsarchitektur erstellen und schließlich die technische Architektur umsetzen.

Der Hauptunterschied zwischen Anwendungsarchitektur und Systemarchitektur liegt im Fokus und im Gestaltungsniveau. Die Anwendungsarchitektur konzentriert sich auf die funktionale Umsetzung und die technische Struktur von Software-Systemen, während die Systemarchitektur das umfassende Design des gesamten Systems umfasst, einschließlich Hardware, Software, Netzwerke und koordiniert nicht-funktionale Anforderungen.

Die Wahl der Anwendungsarchitektur wird von der Geschäftskomplexität beeinflusst, einschließlich des Entwicklungsstadiums des Unternehmens und der Geschäftsmerkmale, sowie von der technischen Machbarkeit, einschließlich des Entwicklungsstadiums der IT-Technologie und des Niveaus der internen technischen Mitarbeiter. Geschäftskomplexität bringt zwangsläufig technische Komplexität mit sich, und das Ziel der Anwendungsarchitektur ist es, die Geschäftskomplexität zu lösen, während übermäßige technische Komplexität vermieden wird, um die Umsetzung der Geschäftsarchitektur sicherzustellen.

Die Dienstschicht spielt die Rolle der Verarbeitung der Kern-Geschäftslogik in der Anwendungsarchitektur. Es ist die zentrale Schicht in der Anwendungsarchitektur und hauptsächlich verantwortlich für die Bearbeitung der Kern-Geschäftslogik der Anwendung. Die Dienstschicht führt keine Aufgaben direkt aus, sondern ruft die Datenzugriffsschicht für Datenpersistenzoperationen auf und gibt Ausführungsergebnisse zurück.

Struktur: Die Struktur ist das primäre Element der Anwendungsarchitektur. Sie definiert die Anordnung und Kombination der verschiedenen Komponenten im System. Eine klare Struktur kann ein komplexes Software-System in mehrere relativ unabhängige und funktional klar definierte Module unterteilen, wodurch die Systemkomplexität reduziert und die Entwicklungseffizienz gesteigert wird.

Interaktionsmechanismus: Der Interaktionsmechanismus legt fest, wie verschiedene Komponenten im System kommunizieren und zusammenarbeiten, um die gesetzten funktionalen Ziele zu erreichen. Ein effizienter Interaktionsmechanismus kann einen reibungslosen und ununterbrochenen Informationsfluss zwischen den Systemkomponenten sicherstellen, Datenübertragungsverzögerungen und Fehler reduzieren und damit die Gesamtleistung des Systems verbessern.

1. Klare Grenzen, definierte Schnittstellen
2. Verständlich, wartbar, aktualisierbar
3. Unterstützt Kommunikation, leitet Umsetzung an, hilft bei Entscheidungen

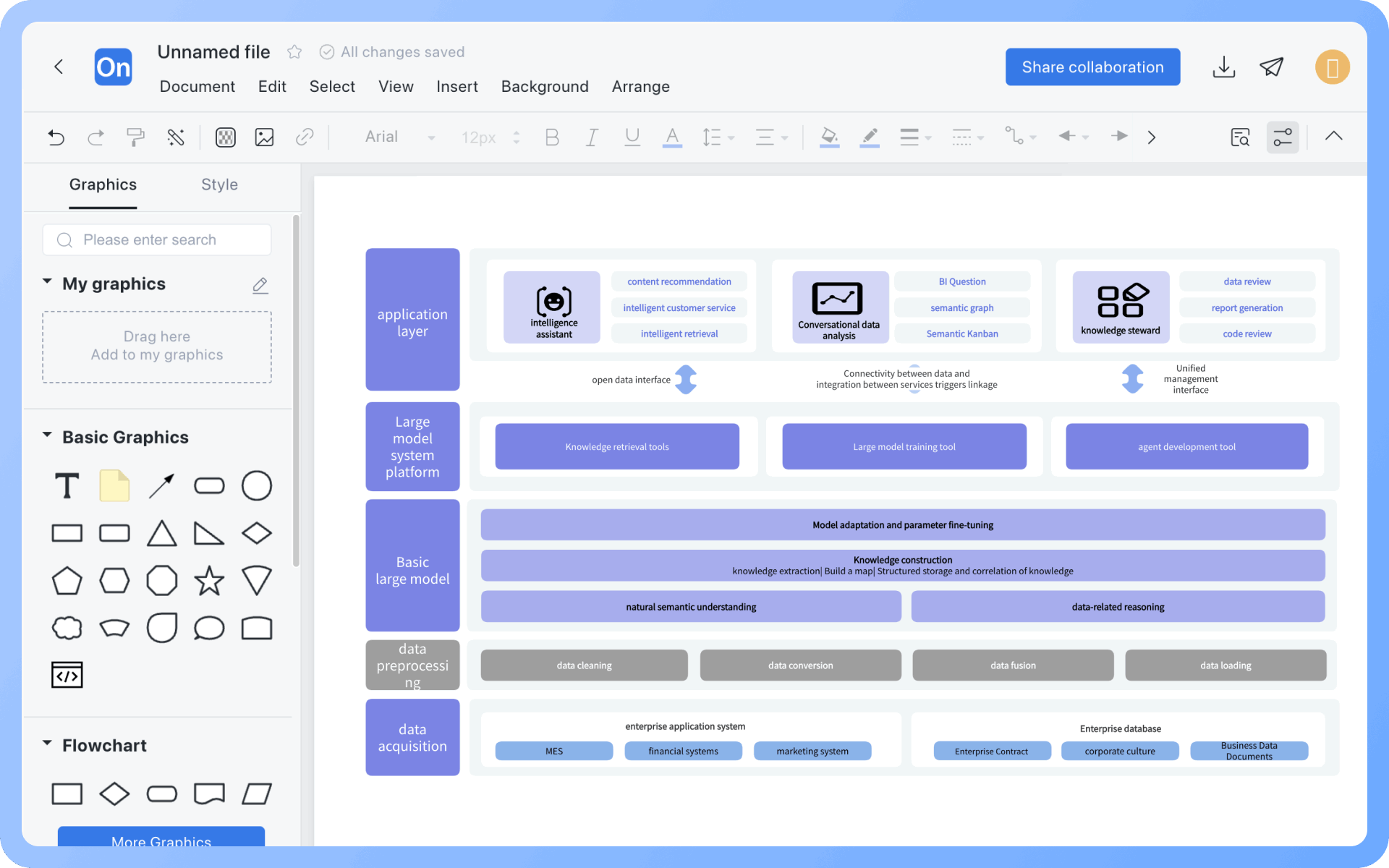

Die Wahl des richtigen Softwaretools ist entscheidend beim Zeichnen von Anwendungsarchitekturdiagrammen. Verschiedene Tools sind für unterschiedliche Anwendungsszenarien, Benutzergruppen und Modellierungstiefen geeignet. ProcessOn ist ein Online-Zeichenwerkzeug, das sich besonders gut zum Zeichnen von Anwendungsarchitekturdiagrammen eignet. Es verfügt über eingebaute Architekturdiagramm-Komponenten und eine große Auswahl an Vorlagen für Anwendungsarchitekturdiagramme, die es ermöglichen, schnell und bequem Anwendungsarchitekturdiagramme zu zeichnen.
