架構圖詳細分類

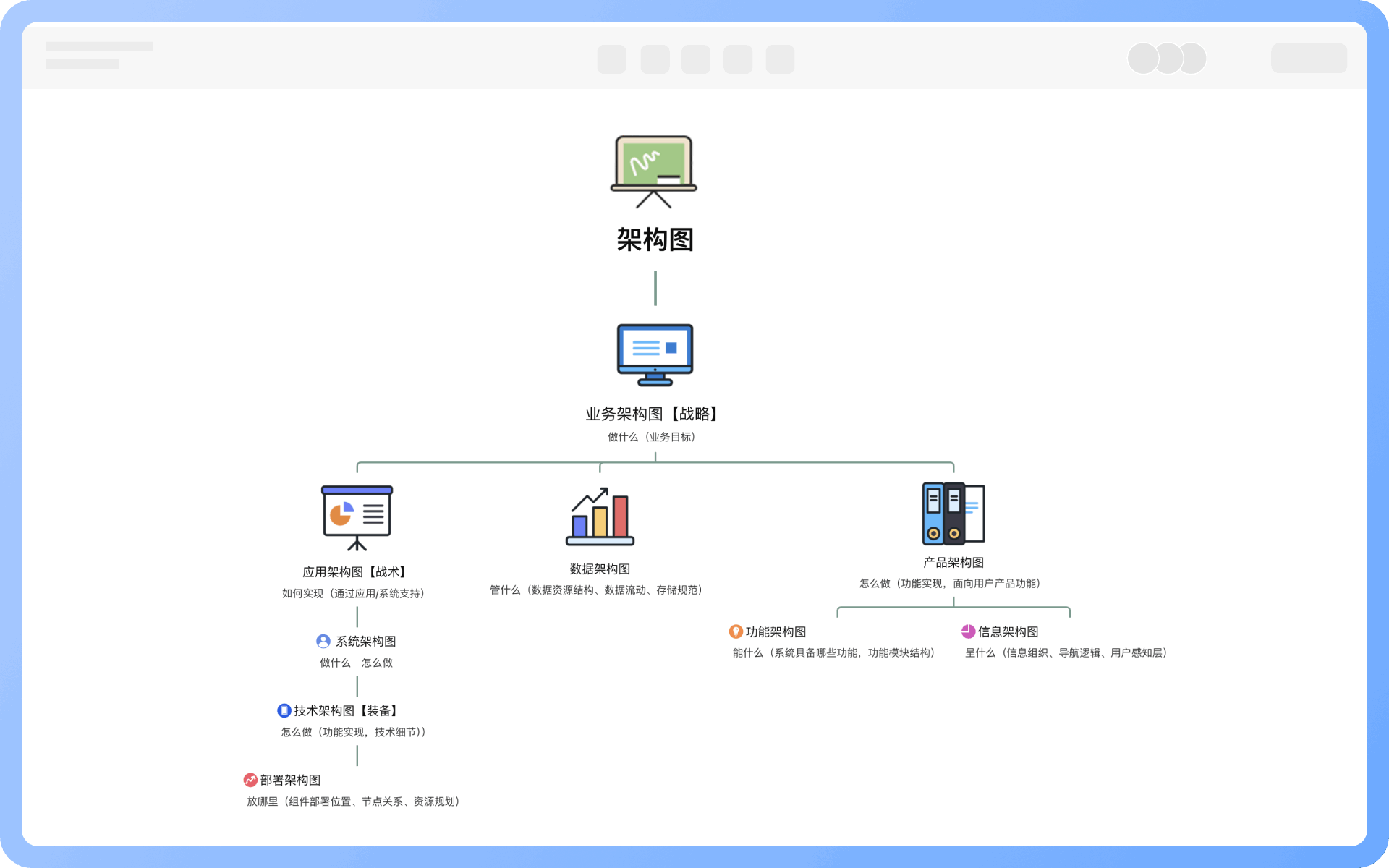

在互聯網行業中，架構圖作為一種重要的工具，用於可視化展示軟體、系統、應用程序等的體系結構及其組成部分之間的關係。常用的架構圖種類有：業務架構圖、應用架構圖、系統架構圖、技術架構圖、部署架構圖、數據架構圖、產品架構圖、功能架構圖、信息架構圖等。
線上建立圖表

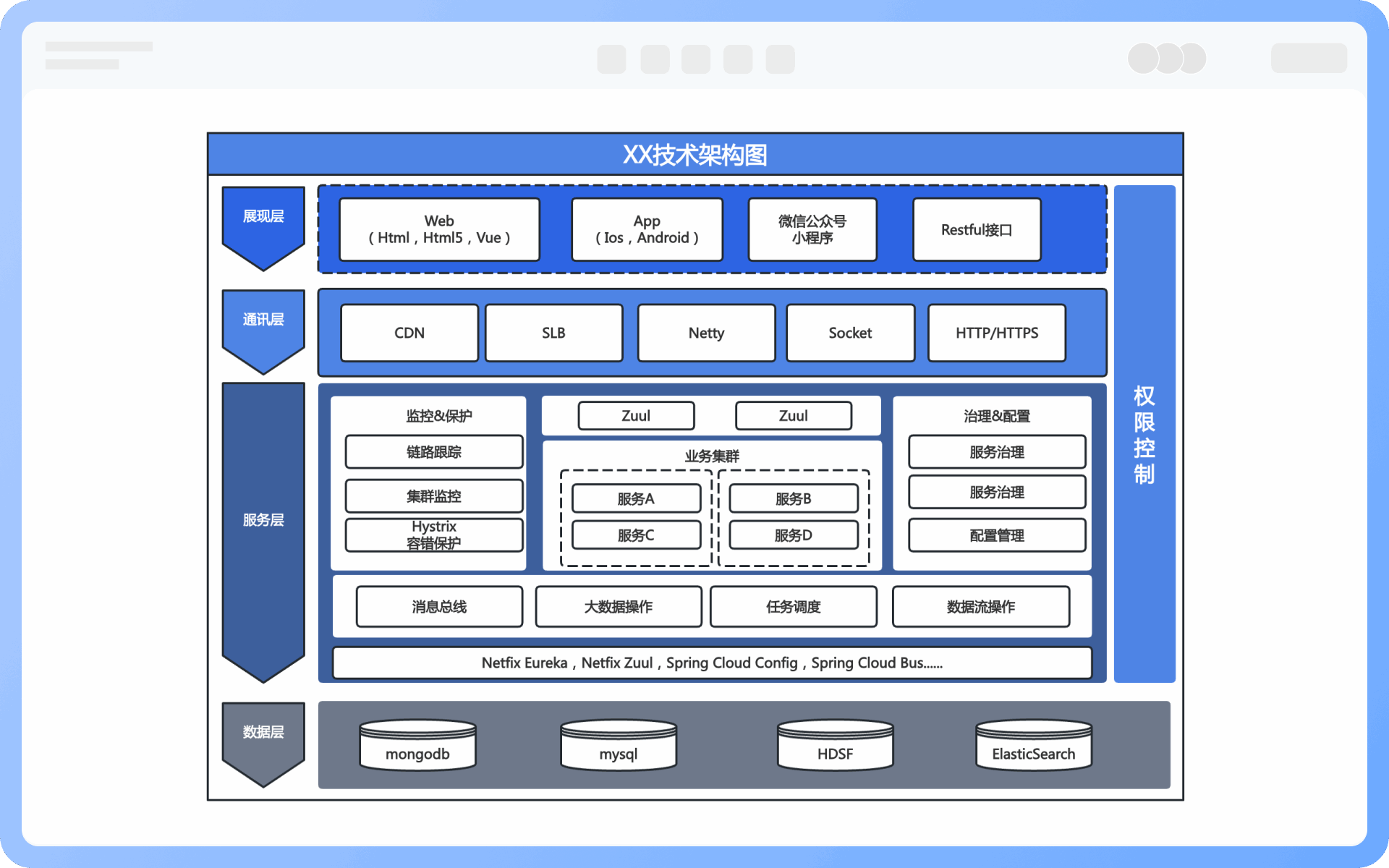

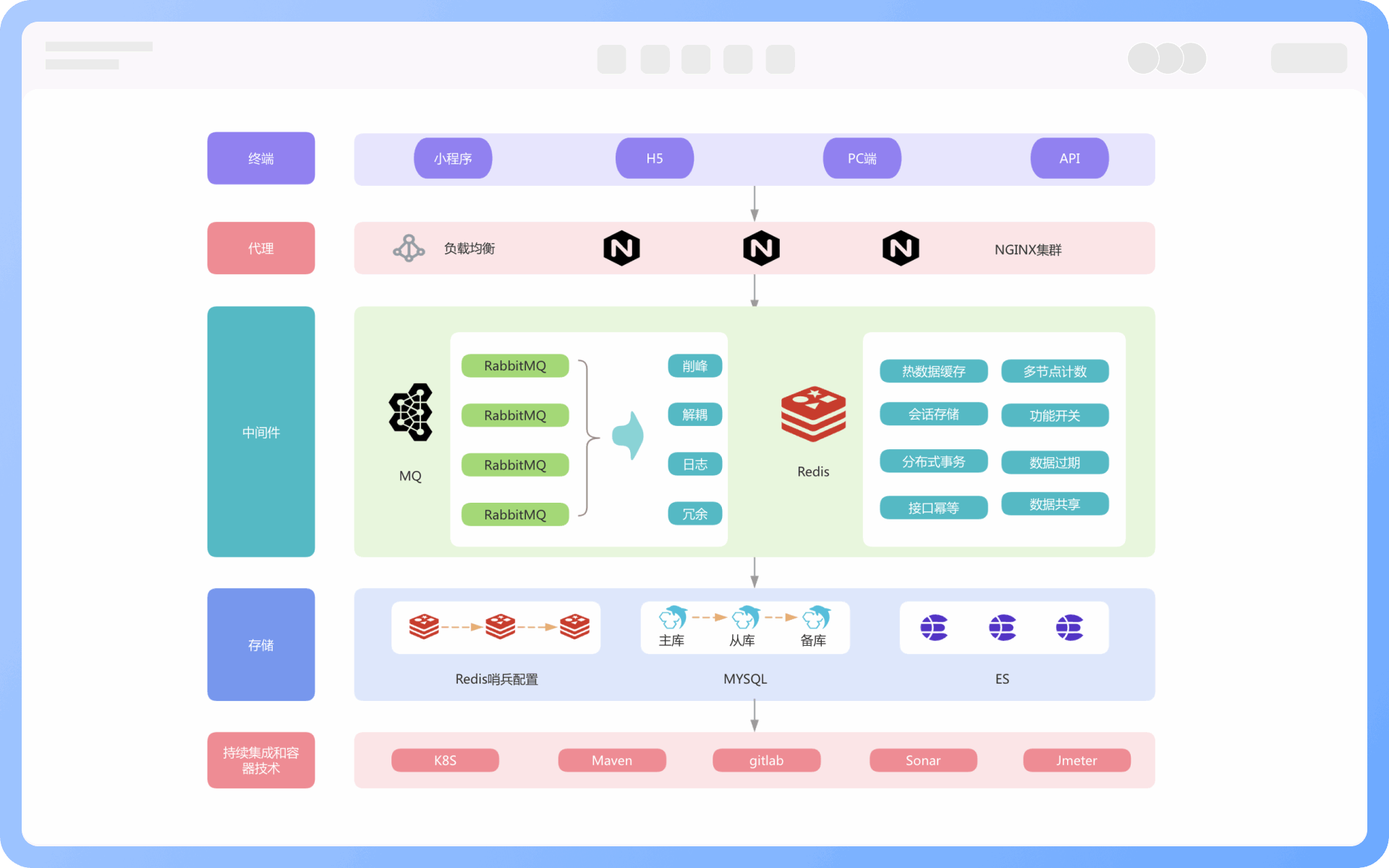

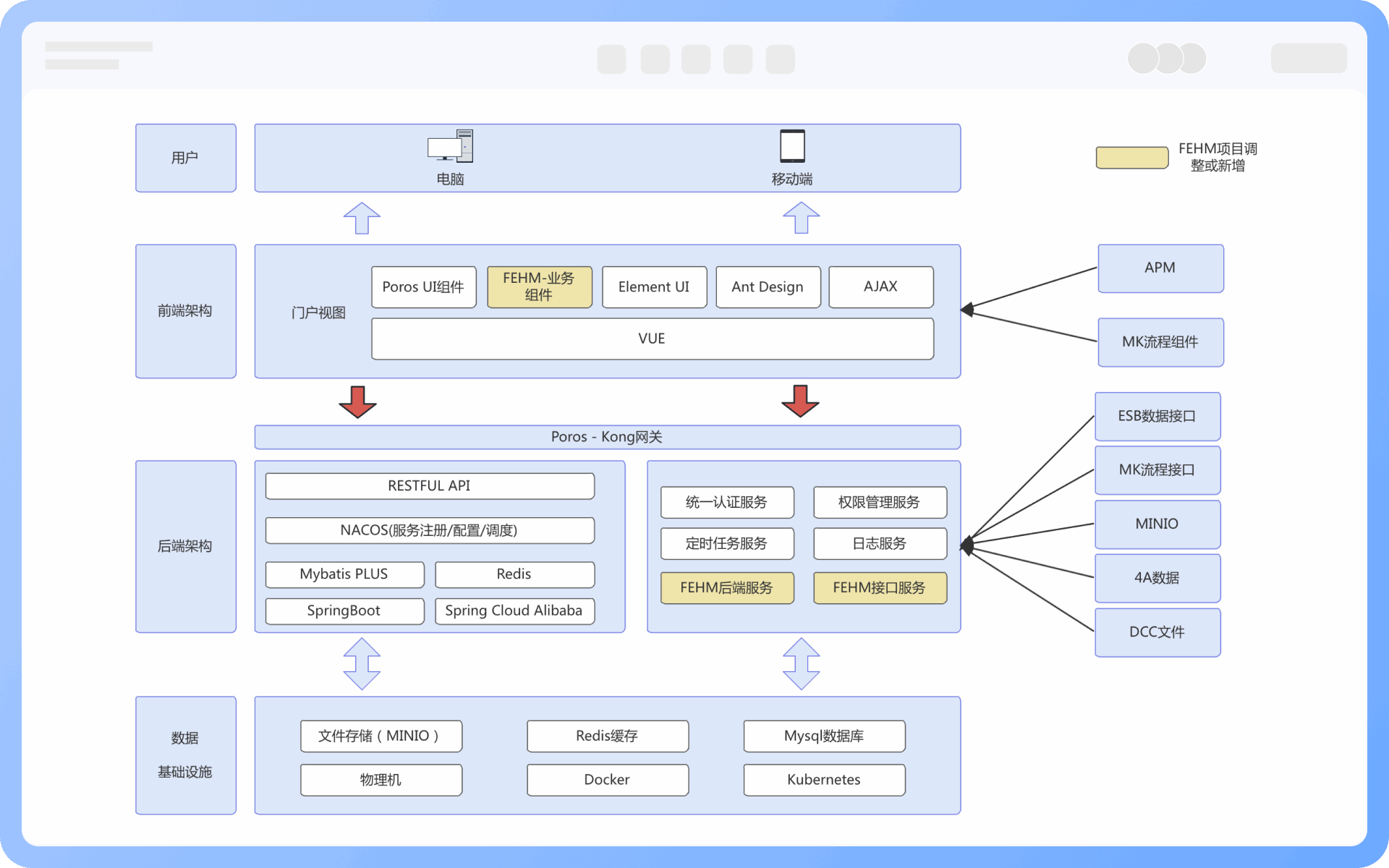

技術架構圖是基於產品開發之下的技術執行分支，描述了需要支持業務、數據和應用服務的軟體和硬體能力，包括IT基礎設施、中介軟體、網絡、通信、流程、標準等。技術架構圖繪製有助於團隊對技術結構、實現方案、技術組件等進行宏觀了解，對後續的具體技術工作提供基礎認識。
技術架構解決的問題包括：純技術層面的分層、開發框架的選擇、開發語言的選擇、涉及非功能性需求的技術選型，主要目標是基於現狀技術架構、技術標準、業務/應用/數據架構要求，設計目標技術架構。
技術架構主要考慮系統的非功能性特徵，對系統的可用性、高性能、擴展、安全、伸縮性、簡潔等做系統級的把握，要求架構師具備軟體和硬體的功能和性能的過硬知識，這也是技術架構設計工作中最為困難的工作。

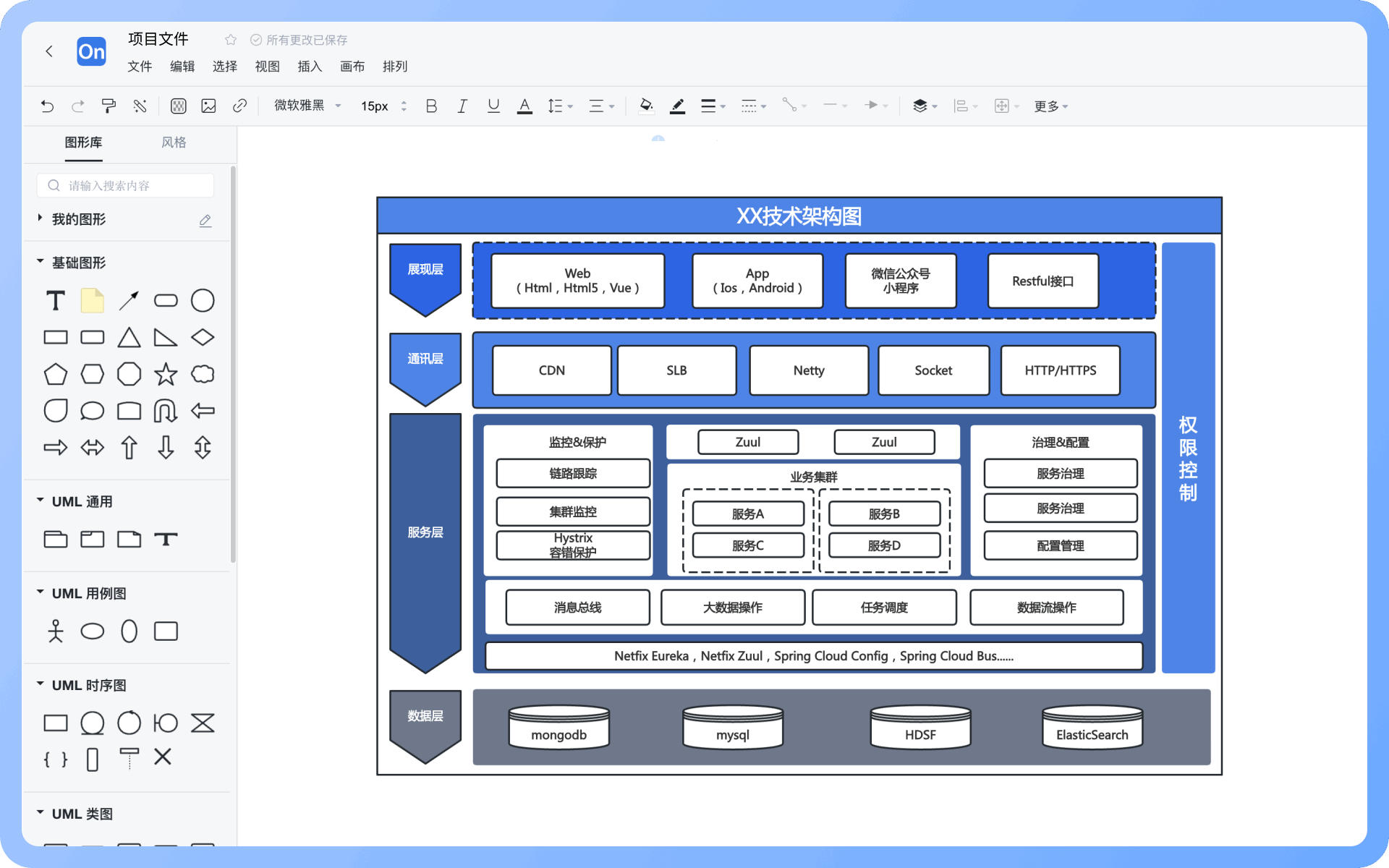

支援多人線上同屏創作，可設置分享連結，即時傳遞資訊
只需輸入一句話，自動生成所需圖形，並自動美化圖形風格
內建多種主題風格，也可自由設計喜愛的樣式
支援插入圖示、圖片、標籤、備註LaTex公式、程式碼塊、連結、附件等多種形式元件
支援匯出PNG、VISIO、PDF、SVG等格式，支援匯入VISIO、Mermaid格式
檔案即時儲存，多端裝置雲同步，歷史版本可追溯，資料安全有保障
在互聯網行業中，架構圖作為一種重要的工具，用於可視化展示軟體、系統、應用程序等的體系結構及其組成部分之間的關係。常用的架構圖種類有：業務架構圖、應用架構圖、系統架構圖、技術架構圖、部署架構圖、數據架構圖、產品架構圖、功能架構圖、信息架構圖等。
模組與組件：展示系統的核心功能模組，如用戶服務、訂單處理、支付閘道等。
數據流與交互邏輯：描繪信息流動軌跡，包括數據的輸入、輸出和轉換過程。
通訊協議與依賴關係：描述各個系統組件之間如何進行交互，使用的通訊協議如HTTP、TCP/IP、消息佇列等。
基礎設施與部署環境：描述系統運行的硬體或雲環境，如伺服器、虛擬機、網絡資源等。
安全與權限體系：描述如何管理用戶權限、數據加密以及其他安全策略。
技術架構圖應用廣泛，常用在：專案立項或方案評審、架構設計或重構匯報、安全合規與系統稽核、跨部門技術協作說明、技術文件附圖說明等場景。
系統架構圖是關於“做什麼”和“怎麼做”的高層次描述，而技術架構圖是關於“怎麼做”的更詳細的技術實現描述。兩者相輔相成，共同指導軟體系統的設計和開發。
明確系統結構和組件關係：展現系統整體架構，以及各個組件之間的依賴和交互方式。
指導開發和維護：幫助開發人員理解系統設計，方便進行開發、測試、部署和維護工作。
促進團隊協作和溝通：提供清晰的視覺化表示，方便團隊成員之間進行交流和理解，減少溝通成本。
支持技術選型和方案設計：幫助選擇合適的技術棧，規劃系統架構，保證系統的可擴展性和可維護性。
1，根據應用架構，進行技術支撐分析，識別技術支撐的必要條件
2，技術選型，包括開發架構、技術產品、開發技術棧、開發平台、運行平台
3，技術影響分析，成本，難易度，規劃，治理
應用架構只關心需要哪些應用系統、哪些平台來滿足業務目標的需求，而不會關心在整個構建過程中需要使用哪些技術。
技術架構則是承接應用架構的技術需求，並根據識別的技術需求，進行技術選型，把各個關鍵技術和技術之間的關係描述清楚。

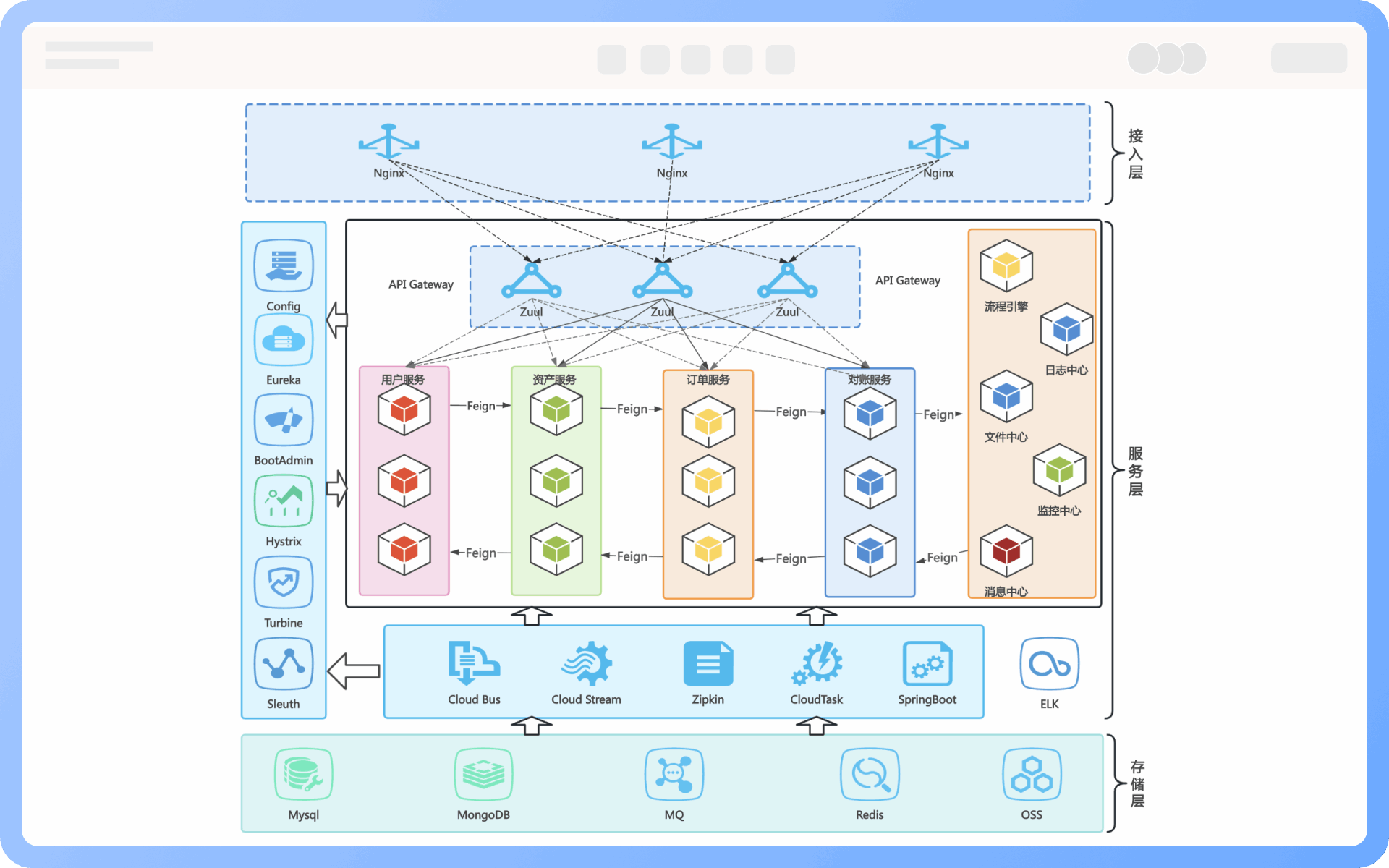

是的。微服務架構圖是技術架構圖的一種特定類型，專門展示如何將系統分解成獨立、可獨立部署的微服務。簡單來說，微服務架構圖是技術架構圖在微服務場景下的具體應用。
產品架構圖是指導技術架構圖的基礎，因此，技術架構圖和產品架構圖的繪製順序通常是先有產品架構圖，再有技術架構圖。產品架構圖主要關注產品的功能、模塊、用戶交互等，而技術架構圖則關注實現這些功能所需的具體技術方案、系統組件和交互方式。

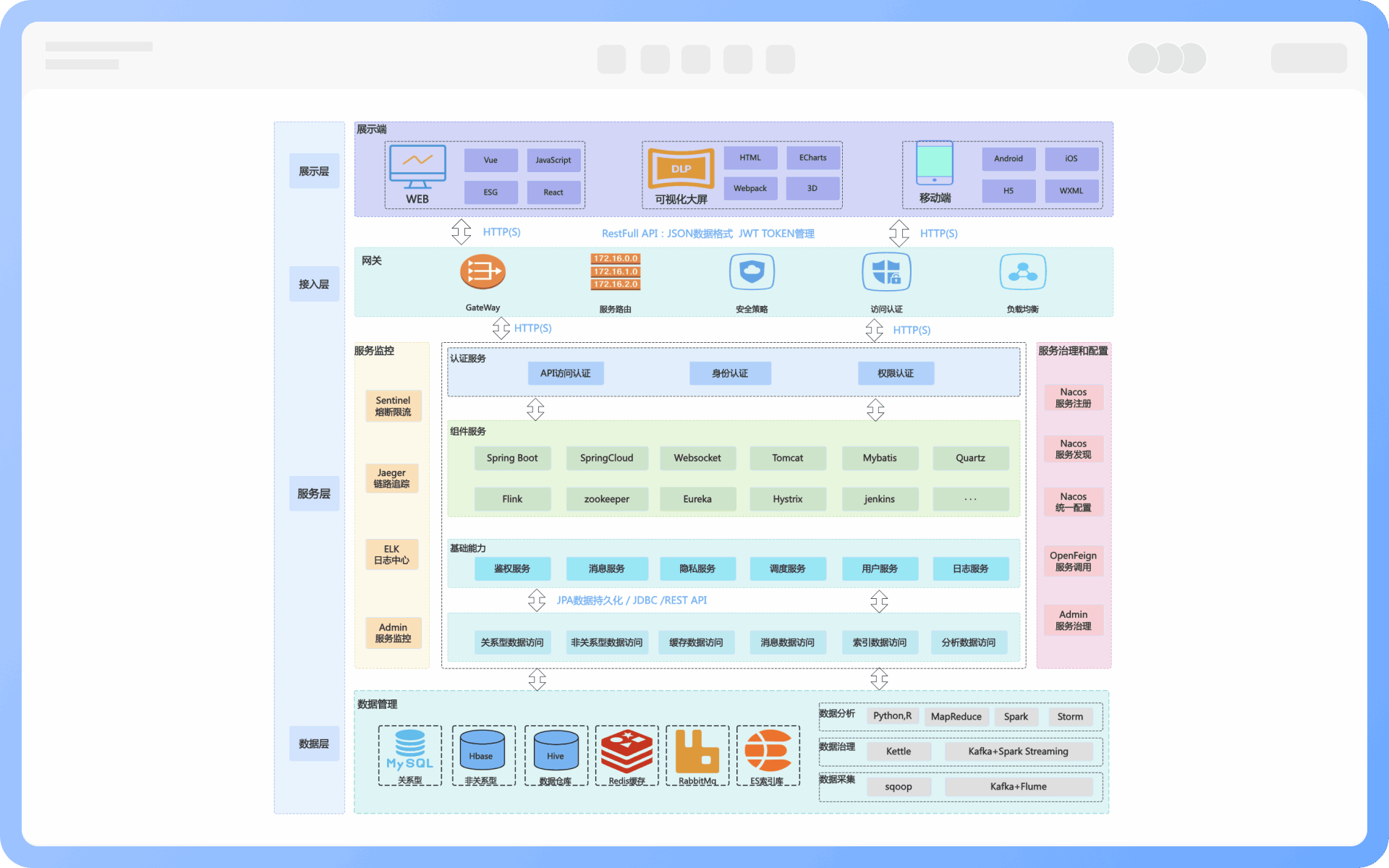

技術架構圖涵蓋硬體架構、軟體架構、中間件架構及數據架構四大維度，它不僅直觀呈現系統模塊、組件及其依賴關係，更在需求分析、架構設計、部署維護全週期中提供結構化視圖，確保團隊對系統設計的一致性理解。
必須要體現。應清楚標明系統暴露邊界、防火牆、WAF、安全域、SSO、權限控制等內容，否則安全審查時圖紙沒有參考價值。
是的。建議在關鍵組件上註明使用的框架（如 SpringBoot、Kafka）、語言（如 Java、Python）、數據庫（如 MySQL、MongoDB）等，有助於開發、運維、選型和排查問題。
應該畫清楚箭頭調用方向，並在箭頭旁標註通信方式（如 REST、gRPC、MQ、WebSocket），否則圖中信息難以被準確理解，特別是在做接口設計和性能分析時。
是的，建議用“系統治理層”或“運維平台層”展示這些組件，如 Jenkins、Prometheus、ELK、SkyWalking 等。
