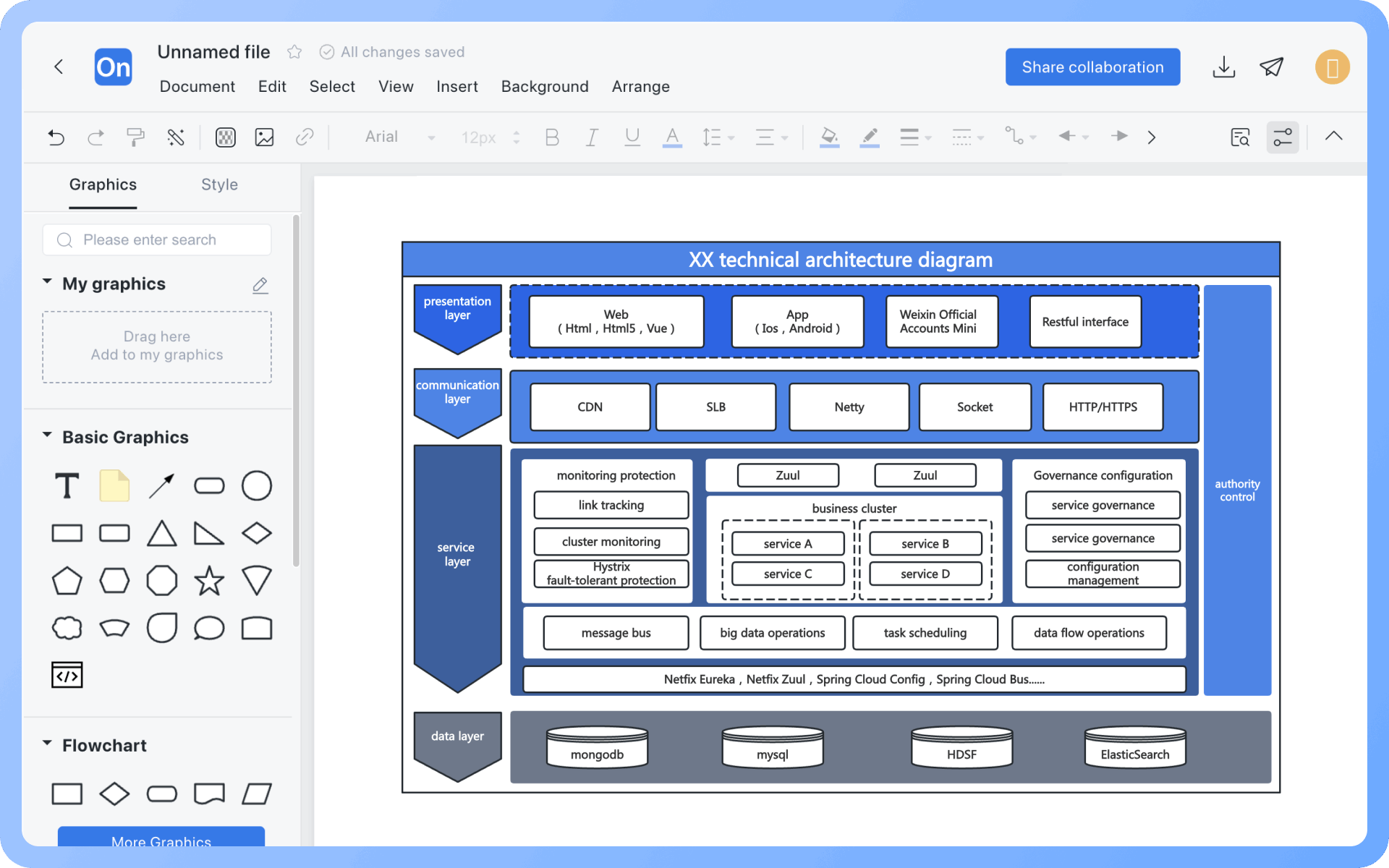

Gera automaticamente gráficos a partir de texto com melhorias de estilo
Temas predefinidos com personalização completa
Suporta ícones, imagens, etiquetas, fórmulas LaTeX, blocos de código, links, anexos
Exportar: PNG, VISIO, PDF, SVG | Importar: VISIO, Mermaid
Armazenamento cloud em tempo real, sincronização multi-dispositivo, histórico de versões e segurança de dados
A arquitetura de aplicação se preocupa apenas com quais sistemas e plataformas de aplicação são necessários para atingir os objetivos de negócio, sem considerar quais tecnologias precisam ser utilizadas durante o processo de construção. A arquitetura técnica, por outro lado, aborda os requisitos técnicos derivados da arquitetura de aplicação e envolve a seleção de tecnologias e esclarecimento das relações entre várias tecnologias chave.

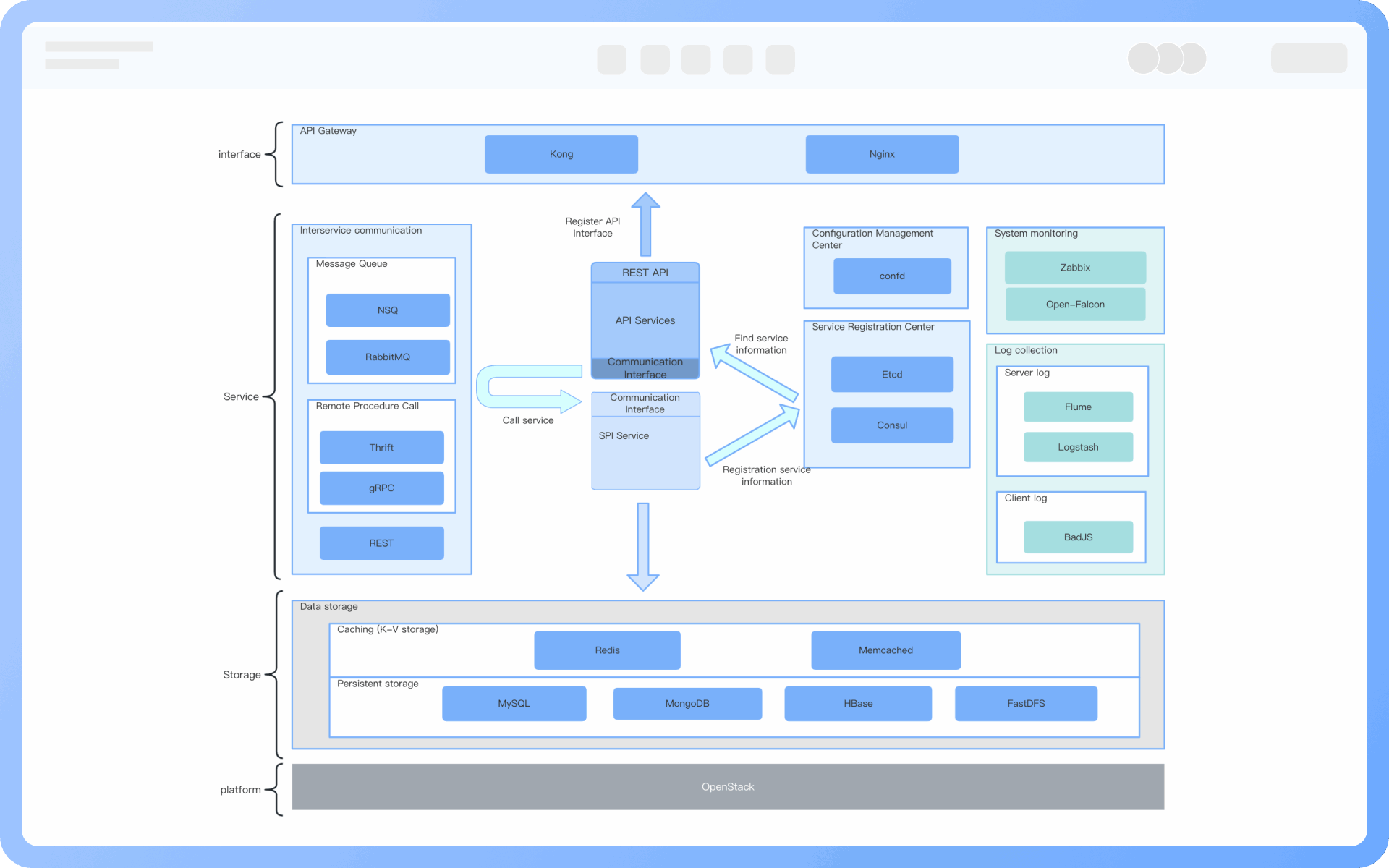

Sim. Um diagrama de arquitetura de microsserviços é um tipo específico de diagrama de arquitetura técnica que mostra especificamente como desmembrar um sistema em microsserviços independentes e implantáveis. Simplificando, um diagrama de arquitetura de microsserviços é a aplicação de um diagrama de arquitetura técnica em um contexto de microsserviços.
O diagrama de arquitetura de produto serve como a base para guiar o diagrama de arquitetura técnica. Portanto, a sequência de desenho dos diagramas de arquitetura técnica e de produto geralmente é ter o diagrama de arquitetura de produto primeiro, seguido pelo diagrama de arquitetura técnica. O diagrama de arquitetura de produto foca nas funções, módulos e interações do produto com o usuário, enquanto o diagrama de arquitetura técnica foca nas soluções técnicas específicas, componentes do sistema e métodos de interação necessários para implementar essas funções.

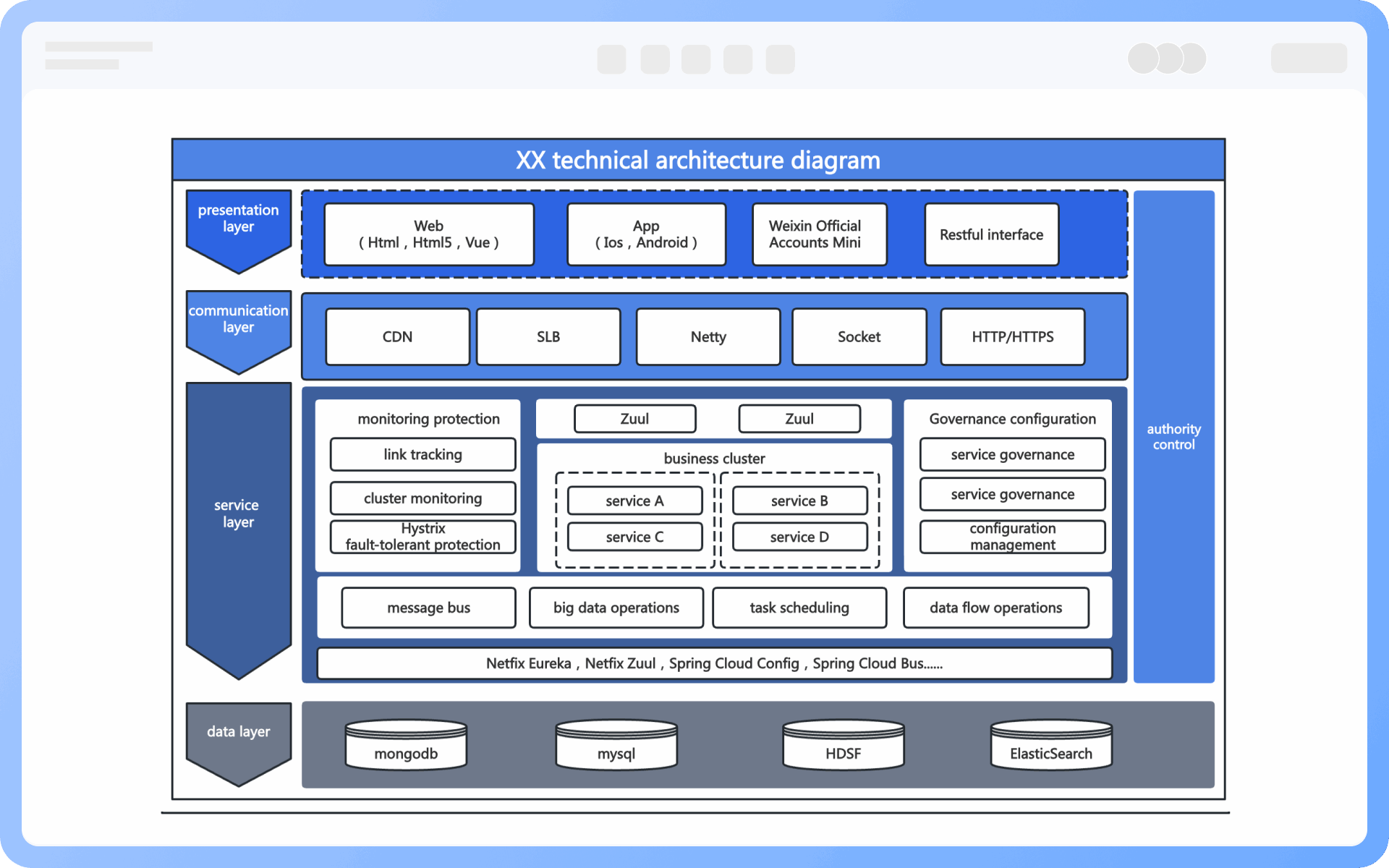

O diagrama de arquitetura técnica abrange quatro dimensões: arquitetura de hardware, arquitetura de software, arquitetura de middleware e arquitetura de dados. Ele não apenas apresenta visualmente módulos do sistema, componentes e suas dependências, mas também fornece uma visão estruturada ao longo de todo o ciclo de análise de requisitos, design de arquitetura e manutenção de implantação, garantindo uma compreensão consistente do design do sistema dentro da equipe.
Deve ser refletido. O diagrama deve indicar claramente os limites de exposição do sistema, firewalls, WAF, domínios de segurança, SSO, controle de acesso, etc., caso contrário, o diagrama não terá valor de referência durante as revisões de segurança.
Sim. Recomenda-se anotar os frameworks (como SpringBoot, Kafka), linguagens (como Java, Python), bancos de dados (como MySQL, MongoDB), etc., usados em componentes chave. Isso é útil para desenvolvimento, operações, seleção de tecnologia e resolução de problemas.
A direção das chamadas das setas deve ser claramente desenhada, e o método de comunicação (como REST, gRPC, MQ, WebSocket) deve ser anotado ao lado das setas. Caso contrário, as informações no diagrama são difíceis de entender corretamente, especialmente ao projetar interfaces e analisar desempenho.
Sim, recomenda-se usar uma 'camada de governança do sistema' ou 'camada de plataforma de operações' para exibir esses componentes, como Jenkins, Prometheus, ELK, SkyWalking, etc.
