19世紀，英國數學家約翰·韋恩（John Venn）發明了一種以幾何圖形展示集合關係的工具－韋恩圖（Venn Diagram）。這種透過重疊圓圈表達集合交集、並集與補集的圖形，不僅成為數學領域的基礎工具，更在邏輯推理、機率統計、資料分析中展現出強大的實用性。本文將從韋恩圖的定義、數學應用場景、典型案例、製作工具及繪製方法五個維度，系統解析其在數學中的核心價值。
韋恩圖透過圓形或橢圓形的重疊區域，直觀呈現多個集合之間的邏輯關係。其核心要素包括：
集合表示：每個圓圈代表一個獨立集合，圓內區域為集合元素；
交集（∩）：重疊區域表示兩個或多個集合的共有元素；
並集（∪）：所有圓圈覆蓋的總區域代表集合的合併結果；
補集：矩形框（論域）內未被圓圈覆蓋的區域表示不屬於任何集合的元素。

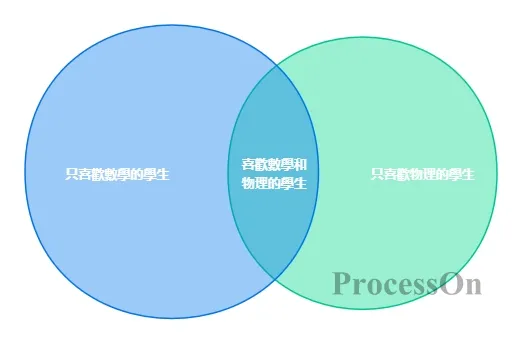

例如，在集合A（喜歡數學的學生）與集合B（喜歡物理的學生）的韋恩圖中，重疊部分代表“既喜歡數學又喜歡物理的學生”，非重疊部分則分別代表“僅喜歡數學”和“僅喜歡物理”的學生。
1. 集合運算的直觀化
韋恩圖將抽象的集合運算轉化為視覺化操作。例如，在證明德摩根定律（(A∪B)' = A'∩B'）時，透過繪製兩個集合的補集與交集區域，可直觀驗證等式成立。這種圖形化證明方式在初等數學教育中被廣泛採用，幫助學生突破符號邏輯的認知障礙。
2. 機率問題的建模工具
在機率論中，韋恩圖是解決獨立事件、互斥事件及條件機率問題的利器。例如，計算「擲骰子出現偶數且大於3」的機率時，可透過繪製事件A（偶數：{2,4,6}）與事件B（>3：{4,5,6}）的韋恩圖，直接得出交集區域{4,6}的機率值。劍橋大學的研究表明，使用韋恩圖的學生在機率問題解題效率上提升40%。
3. 邏輯命題的推導框架
韋恩圖可將「所有A是B」「沒有A是C」等邏輯命題轉化為幾何關係。例如，在三段論推理「所有金屬都是導體，銅是金屬，因此銅是導體」中，透過繪製「金屬」與「導體」的包含關係圓圈，可快速驗證結論的必然性。這種圖形化推理方法在電腦科學中的布林代數、資料庫查詢最佳化等領域也有廣泛應用。
學生選課數據統計

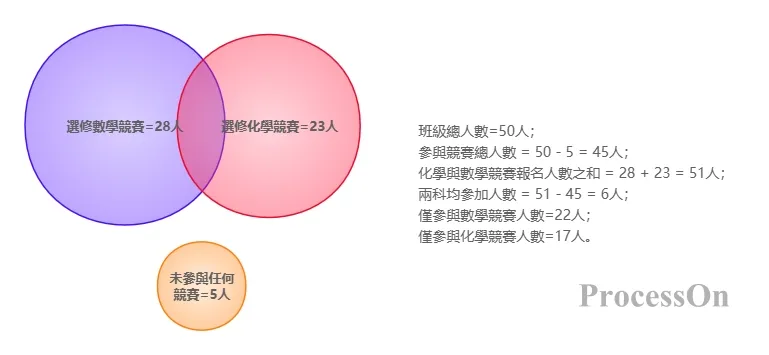

某班級50名學生中，28人選修數學競賽，23人選修化學競賽，5人未參加任何競賽。透過韋恩圖可建立以下模型：
參與競賽總人數= 50 - 5 = 45人；
化學與數學競賽報名人數總和= 28 + 23 = 51人；
兩科均參加人數= 51 - 45 = 6人。
最終韋恩圖顯示：僅數學競賽22人，僅競賽17人，兩科均參加6人。該案例驗證了韋恩圖在解決「重疊計數問題」中的高效性。
PPT/SmartArt：適合快速繪製2-3組資料的韋恩圖。透過「插入→SmartArt→關係→基本Venn圖」即可產生基礎圖形，支援顏色、透明度調整。
Origin/R語言：處理3組以上複雜資料時，Origin的Venn Diagram外掛程式或R語言的ggVennDiagram套件可產生高精度圖形。
線上工具： ProcessOn，無需填充數據，支援直接將圖形拖曳到畫布，適合無程式設計基礎的使用者。
接下來以ProcessOn為例，介紹韋恩圖的繪製方法：
定義集合：進入ProcessOn檔案頁，新建流程圖，明確需分析的集合（如科目A、科目B）；

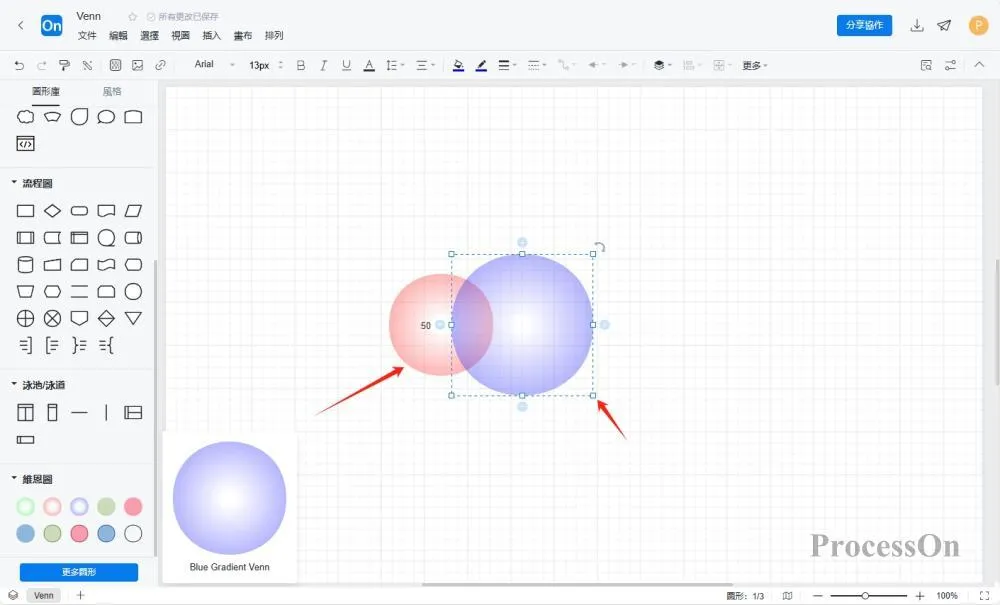

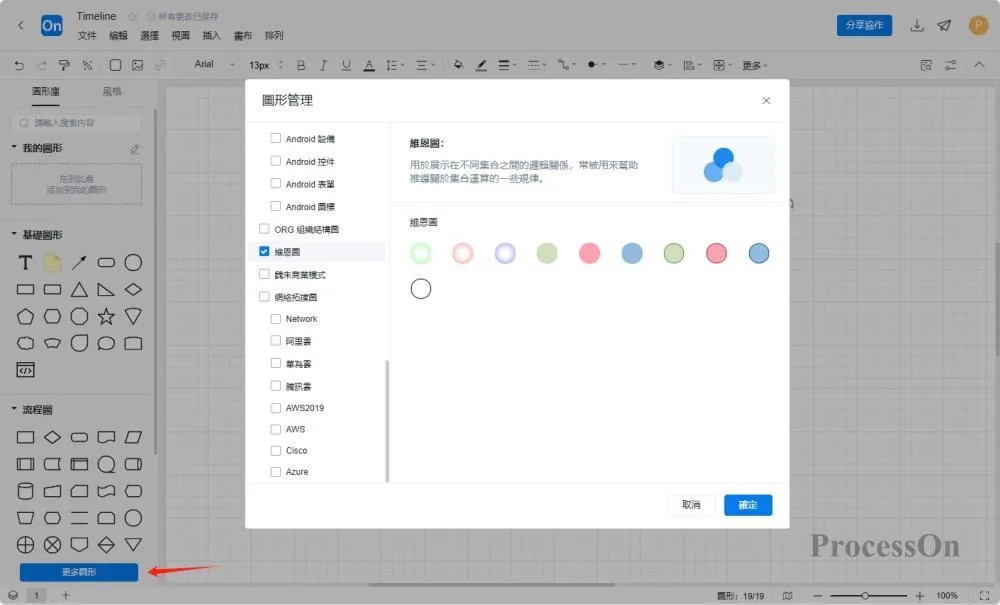

繪製基礎圖形：點擊左側“更多圖形”，選擇韋恩圖，從圖形區拖曳兩個圓形到畫布，調整位置使其部分重疊；
標註區域：為非重疊區、交集區填滿不同顏色，並新增元素數量標籤；
最佳化顯示：調整顏色、透明度等，新增「僅A」「僅B」「A∩B」等文字說明。

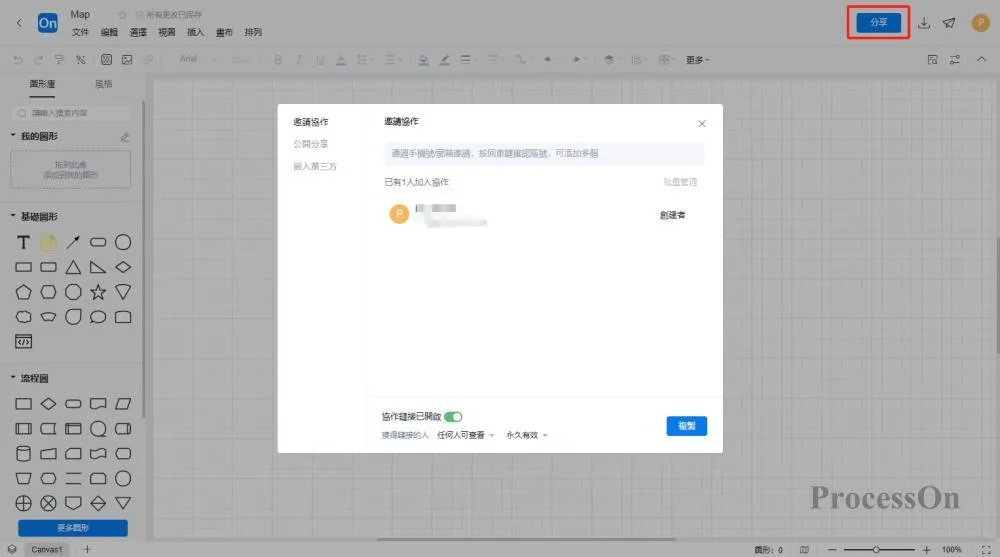

下載或分享：韋恩圖繪製完成後，可以點擊右上角下載，匯出圖片、PDF等格式，或產生線上連結分享給他人。
儘管韋恩圖具有直覺性優勢，但其限制亦需注意：
集合數量限制：傳統韋恩圖最多清楚顯示5組數據，超過此數量時建議改用UpSet圖；
面積失真風險：圓圈面積未必與集合大小成比例，需在圖中標註特定元素數量；
連續數據不適用：時間序列、溫度變化等連續數據，需改用折線圖或熱力圖。
從課堂上的集合運算到基因組學的差異分析，韋恩圖以其簡潔的幾何語言，將抽象的數學邏輯轉化為可感知的視覺模型。隨著資料複雜度的提升，韋恩圖與UpSet圖、樹狀圖等工具的整合應用，正推動數學視覺化向更高維度演進。對學習者而言，掌握韋恩圖的繪製與應用，不僅是掌握一種工具，更是培養結構化思考與跨領域分析能力的重要途徑。
