Les diagrammes d'architecture technique sont devenus un outil indispensable pour les équipes informatiques d'entreprise. Ils constituent non seulement une représentation visuelle de la conception du système, mais aussi un vecteur essentiel de collaboration, de prise de décision technique et de communication métier. Qu'il s'agisse de microservices, de technologies cloud-native ou d'applications monolithiques traditionnelles, un diagramme d'architecture technique clair permet à tous, du PDG aux développeurs, de comprendre la structure du système, l'interaction entre ses composants et le flux de données.
Cet article vous fournira une explication approfondie des diagrammes d'architecture technique, abordant des sujets tels que la définition d'un diagramme d'architecture technique, les types courants de diagrammes d'architecture, les éléments essentiels à leur dessin et les étapes standard, vous aidant ainsi à maîtriser pleinement cet outil.
Un diagramme d'architecture technique est un modèle visuel qui décrit la structure globale, la répartition des composants, les relations d'interaction, les méthodes de déploiement et le choix des technologies d'un système logiciel. Il n'est pas réservé aux programmeurs ; les chefs de produit, les testeurs, les ingénieurs d'exploitation et même les parties prenantes sans formation technique peuvent en tirer profit. Grâce à un diagramme d'architecture, l'équipe peut :
Compréhension unifiée : veiller à ce que chacun ait une compréhension cohérente de la portée et des limites du système.
Identifier les risques : identifier de manière proactive les points de défaillance uniques, les goulots d'étranglement en matière de performance et les vulnérabilités de sécurité.
Directives de développement : servant de base à la division en modules et à la définition des interfaces.
Exploitation et maintenance aisées : le déploiement, la surveillance et l’extension sont autant de procédures systématiques et de suivi.
Selon le point de vue adopté, les diagrammes d'architecture technique sont généralement divisés en quatre catégories.
Domaines d'intervention : Composants système de haut niveau et leurs relations avec les systèmes externes.
Éléments inclus : Systèmes d'information métier, services tiers, bases de données, files d'attente de messages, passerelles, etc.
Scénarios d'application : Présentation de solutions globales à un public non technique, par exemple : « Un système de commerce électronique comprend une interface utilisateur, une interface marchand, une gestion du backend, une passerelle de paiement et une interface logistique. »

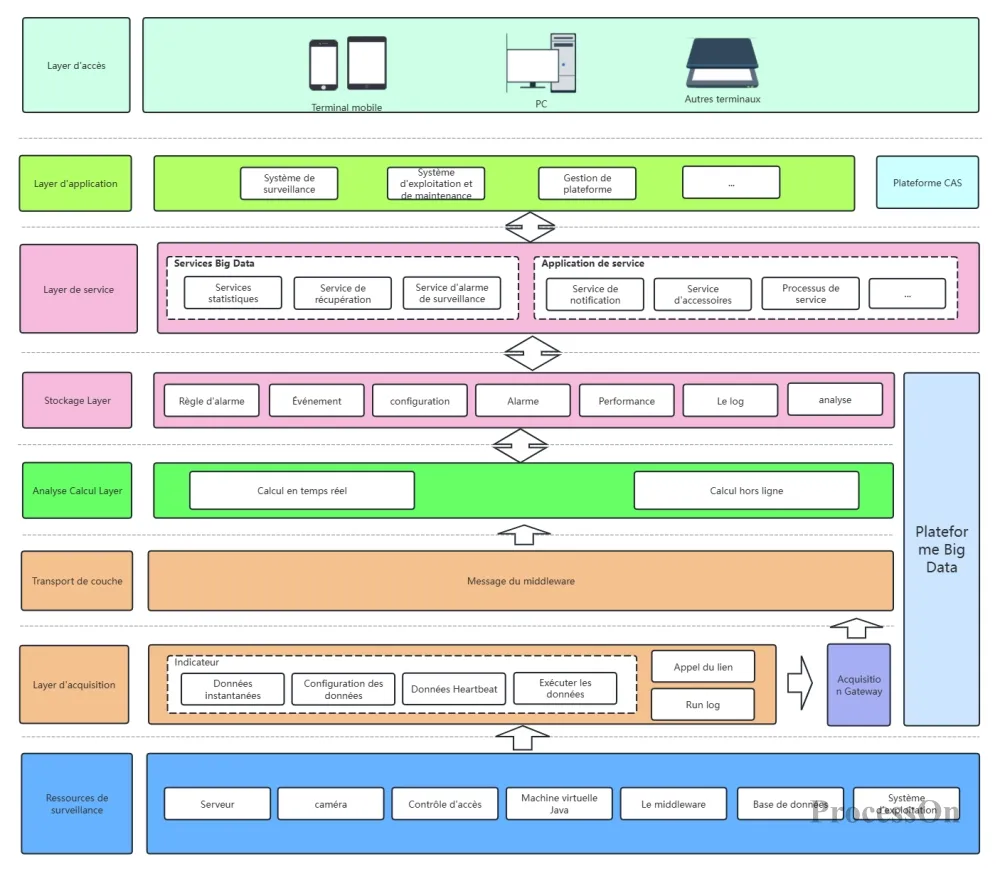

Diagramme d'architecture système
Points clés à considérer : division des modules internes de l’application, définition des responsabilités et gestion des dépendances.
Architectures courantes : architecture en couches (couche présentation, couche métier, couche données), architecture hexagonale, chaîne d’appels de microservices.
Cas d’utilisation : accompagnement des équipes de développement dans la conception des modules, par exemple : « le service de commande dépend du service utilisateur et du service de gestion des stocks ».
Diagramme d'architecture de l'application
Domaines d'intervention clés : modélisation des données, solutions de stockage, flux de données.
Éléments inclus : tables de base de données, lac de données, processus ETL, pipeline de messages.
Scénarios d'application : construction d'entrepôts de données, conception de plateformes Big Data, gouvernance des données.

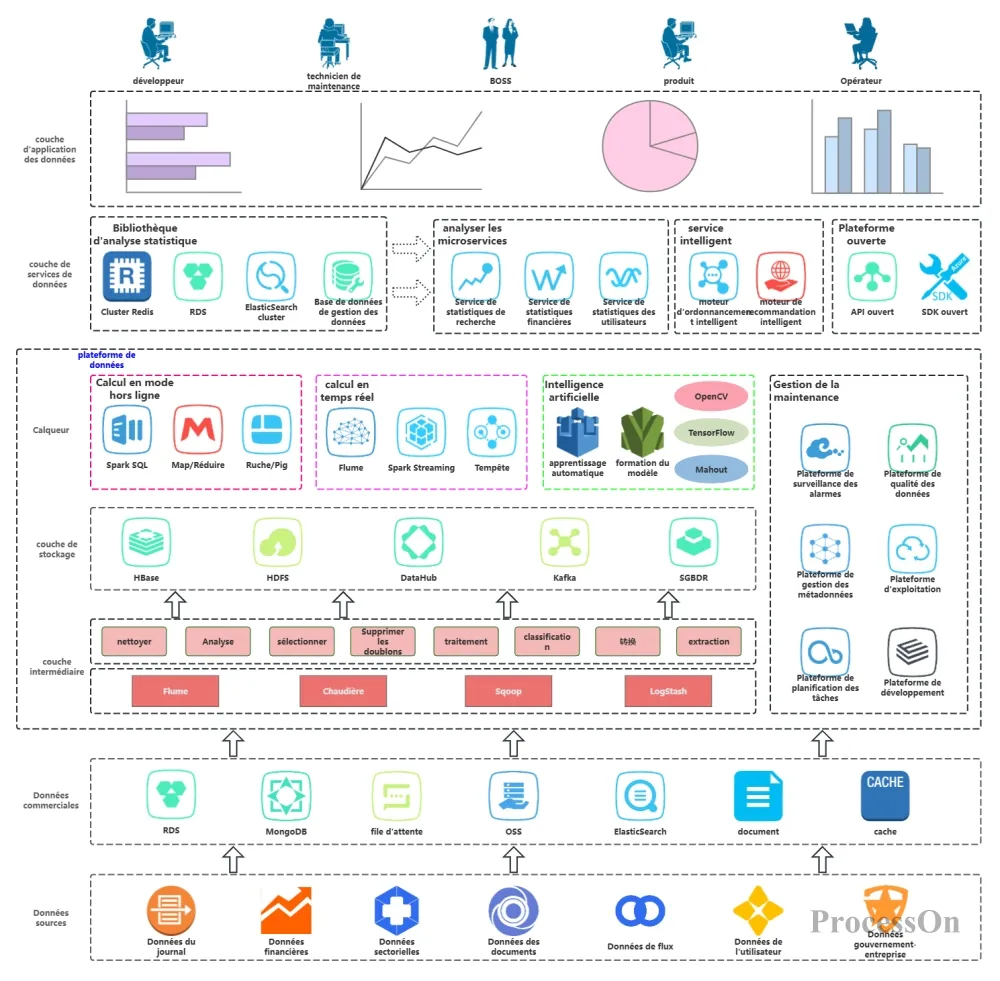

Diagramme d'architecture des données
Éléments clés à prendre en compte : répartition des ressources physiques ou cloud, topologie du réseau et conception haute disponibilité.
Inclus : serveurs, équilibreurs de charge, CDN et nœuds d’orchestration de conteneurs.
Scénarios d’application : planification des opérations, évaluation des capacités et solutions de reprise après sinistre.
Diagramme d'architecture de déploiement
En pratique, un diagramme d'architecture peut combiner plusieurs perspectives. Par exemple, le modèle C4 (Contexte, Conteneur, Composant, Code) offre une vue hiérarchique du macro au micro.
Quel que soit le type de diagramme d'architecture, il ne peut être dissocié des quatre éléments fondamentaux suivants :
Composant : Unité dotée d’une fonctionnalité spécifique pouvant être déployée indépendamment, comme un microservice, une base de données ou une file d’attente de messages. Elle est généralement représentée par un rectangle dans un diagramme.
Interface : API, protocole ou événement fourni par un composant au monde extérieur. Représentée par une ligne suivie d’une étiquette (RESTful, gRPC, sujet Kafka).
Flux de données : Le chemin et la direction du transfert d'informations entre les composants, représentés par des flèches, et peuvent inclure des formats de données (JSON, ProtoBuf).
Dépendance : relation d’appel, d’association ou d’héritage entre des composants. Différents types de connexions permettent de les distinguer (synchrone vs asynchrone, forte vs faible dépendance).
En outre, cela peut également inclure :
Limite : par exemple, zone de sécurité réseau, contexte délimité du domaine d’activité.
Rôles externes : tels que les utilisateurs, les administrateurs et les systèmes tiers.
Étiquette de la pile technologique : par exemple « Java 17 + Spring Boot » ou « PostgreSQL 14 ».
Voici un processus standard réutilisable.
Pour le directeur technique ? Mettez en avant la valeur ajoutée pour l’entreprise et les décisions techniques. Pour l’équipe de développement ? Insistez sur les responsabilités des modules et les spécifications des interfaces. Pour les opérations ? Concentrez-vous sur la topologie de déploiement et les alertes de surveillance. Le niveau de détail du graphique dépend du public cible.
Cela inclut : les documents relatifs aux exigences métier, une liste des systèmes existants, les protocoles d’interface, les environnements de déploiement, etc. Un atelier d’architecture peut être organisé, permettant aux parties prenantes de schématiser leur compréhension des relations entre les composants sur un tableau blanc.
Je recommande ProcessOn, un outil de diagramme en ligne permettant de créer des diagrammes d'architecture, des organigrammes, des diagrammes UML et des cartes mentales. Il ne nécessite aucune installation, propose un large choix de modèles et permet la collaboration en temps réel entre plusieurs utilisateurs.
Commencez par dessiner les principaux composants et leurs connexions. Suivez le principe du flux de données de gauche à droite ou de haut en bas. Évitez les intersections trop nombreuses.
Ajoutez des noms clairs et faciles à comprendre à chaque composant , étiquetez les protocoles (HTTP/WebSocket/AMQP) pour les interfaces clés , faites la distinction entre les environnements de production et de test (à l'aide de couleurs ou de cadres en pointillés) et utilisez des illustrations pour expliquer la signification des styles de lignes et des couleurs.
Schéma d'architecture technique
Invitez les architectes, les responsables du développement et les ingénieurs d'exploitation à examiner le projet. Les remarques les plus fréquentes concernent : des composants manquants, une orientation incorrecte des flèches et une organisation des couches incohérente. Procédez à au moins deux ou trois séries de modifications en fonction de ces retours.
Intégrez le schéma d'architecture final dans le centre de documentation. En cas de modifications importantes de l'architecture (ajout d'un service, division d'une base de données, etc.), le schéma d'architecture doit être mis à jour en conséquence.
Privilégiez la lisibilité des diagrammes d'architecture : leur but étant de transmettre des informations, la lisibilité est primordiale. Lors de la création d'un diagramme d'architecture, veillez à une mise en page claire et aérée, évitez la surcharge d'éléments, utilisez des étiquettes et des annotations concises et claires, en évitant le jargon technique, et assurez la cohérence des éléments graphiques afin que les lecteurs puissent identifier rapidement les différents types de composants.
Utilisez des symboles standard : par exemple, les icônes des fournisseurs de cloud (AWS, Azure, Alibaba Cloud) ont des graphiques vectoriels correspondants, et ProcessOn dispose d’une grande bibliothèque d’icônes intégrée.
Convention d'appellation unifiée : les noms des composants doivent suivre le format « nom + type », comme « service de commande » ou « base de données utilisateur ».
Indiquez les exigences non fonctionnelles : par exemple, « disponibilité de 99,99 % requise » et « temps de réponse < 100 ms » peuvent être écrits directement à côté du composant.
Mettre en place un mécanisme de maintenance du diagramme d'architecture : à mesure que le système évolue, le diagramme d'architecture doit être mis à jour régulièrement pour conserver toute sa pertinence. L'équipe doit définir un processus clair de mise à jour du diagramme d'architecture afin de garantir que chaque modification du système soit reflétée rapidement dans le diagramme. Parallèlement, un mécanisme de gestion des versions du diagramme d'architecture doit être mis en place pour enregistrer son évolution et permettre à l'équipe de consulter les versions antérieures .
Que vous soyez technicien ou non, la maîtrise des diagrammes d'architecture technique vous permettra de mieux comprendre la conception des systèmes et d'améliorer l'efficacité de la communication. Cet article vise à aider les lecteurs à approfondir leur compréhension des diagrammes d'architecture technique et à les appliquer avec souplesse dans leur travail.
