Los diagramas de arquitectura técnica se han convertido en una herramienta indispensable para los equipos de tecnología empresarial . No solo representan visualmente el diseño del sistema, sino que también son un elemento clave para la colaboración en equipo, la toma de decisiones técnicas y la comunicación empresarial. Ya se trate de microservicios, tecnologías nativas de la nube o aplicaciones monolíticas tradicionales, un diagrama de arquitectura técnica claro ayuda a todos —desde el director general hasta los desarrolladores— a comprender la estructura del sistema, la colaboración entre sus componentes y el flujo de datos.
Este artículo ofrece una explicación detallada de los diagramas de arquitectura técnica, abarcando temas como qué es un diagrama de arquitectura técnica, los tipos comunes de diagramas de arquitectura, los elementos básicos para dibujarlos y los pasos estándar, lo que le ayudará a dominar completamente esta herramienta.
Un diagrama de arquitectura técnica es un modelo visual que describe la estructura general, la división de componentes, las relaciones de interacción, los métodos de implementación y la selección de tecnología de un sistema de software. No es solo para programadores; gerentes de producto, evaluadores, ingenieros de operaciones e incluso partes interesadas sin conocimientos técnicos pueden beneficiarse de él. Mediante un diagrama de arquitectura, el equipo puede:
Comprensión unificada: Asegúrese de que todos tengan una comprensión coherente del alcance y los límites del sistema.
Identificar riesgos: Identificar de forma proactiva los puntos únicos de fallo, los cuellos de botella en el rendimiento y las vulnerabilidades de seguridad.
Guía de desarrollo: sirve de base para la división de módulos y la definición de interfaces.
Funcionamiento y mantenimiento sencillos: La implementación, la monitorización y la expansión son procedimientos sistemáticos y de seguimiento.
Según la perspectiva, los diagramas de arquitectura técnica generalmente se dividen en cuatro categorías.
Áreas de enfoque: Componentes de sistemas de alto nivel y sus relaciones con sistemas externos.
Elementos incluidos: Sistemas empresariales, servicios de terceros, bases de datos, colas de mensajes, pasarelas, etc.
Escenarios aplicables: Demostración de soluciones generales a personal no técnico, como por ejemplo: "Un sistema de comercio electrónico incluye una interfaz de usuario, una interfaz para comerciantes, gestión de backend, pasarela de pago e interfaz logística".

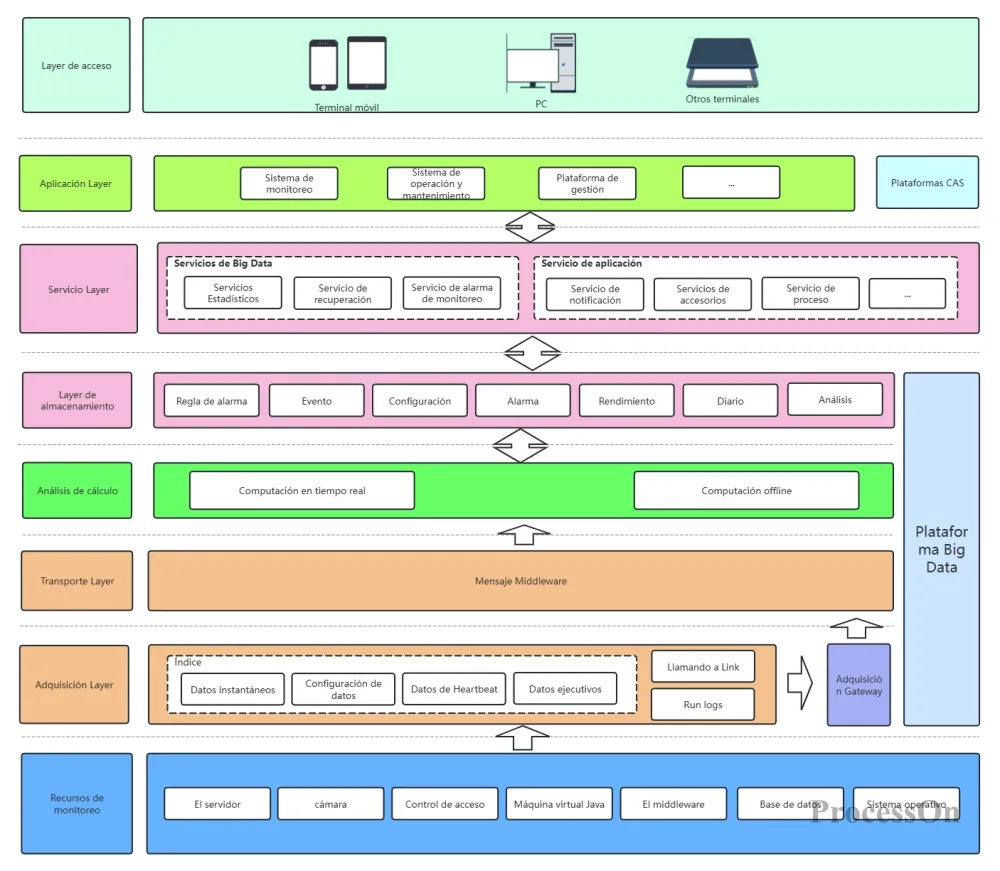

Diagrama de arquitectura del sistema
Consideraciones clave: División interna de módulos de la aplicación, límites de responsabilidad y dependencias.
Arquitecturas comunes: Arquitectura en capas (capa de presentación, capa de negocio, capa de datos), arquitectura hexagonal, cadena de llamadas de microservicios.
Escenarios aplicables: Orientar a los equipos de desarrollo en el diseño de módulos, como por ejemplo: "el servicio de pedidos depende del servicio de usuario y del servicio de inventario".
Diagrama de arquitectura de la aplicación
Áreas clave de enfoque: modelo de datos, soluciones de almacenamiento, flujo de datos.
Elementos incluidos: tablas de base de datos, lago de datos, proceso ETL, canalización de mensajes.
Escenarios aplicables: construcción de almacenes de datos, diseño de plataformas de big data, gobernanza de datos.

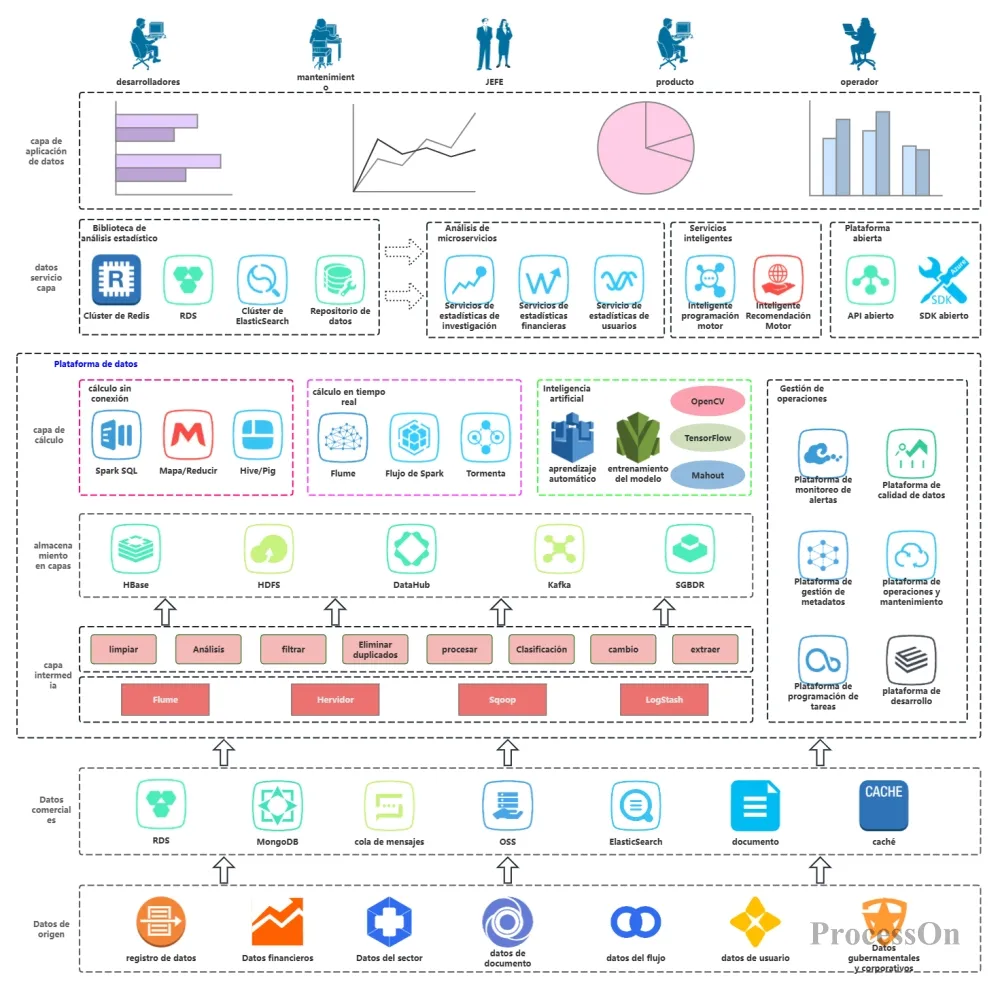

Diagrama de arquitectura de datos
Consideraciones clave: Distribución de recursos físicos o en la nube, topología de red y diseño de alta disponibilidad.
Incluye: Servidores, balanceadores de carga, CDN y nodos de orquestación de contenedores.
Escenarios aplicables: Planificación de operaciones, evaluación de capacidad y soluciones de recuperación ante desastres.
Diagrama de arquitectura de despliegue
En la práctica, un diagrama de arquitectura puede combinar múltiples perspectivas. Por ejemplo, el modelo C4 (Contexto, Contenedor, Componente, Código) proporciona una visión jerárquica desde lo macro hasta lo micro.
Independientemente del tipo de diagrama de arquitectura, este no puede separarse de los siguientes cuatro elementos fundamentales:
Componente: Unidad con funcionalidad específica que puede implementarse de forma independiente, como un microservicio, una base de datos o una cola de mensajes. Generalmente se representa mediante un rectángulo en un diagrama.
Interfaz: La API, el protocolo o el evento que un componente proporciona al mundo exterior. Se representa mediante una línea seguida de una etiqueta (RESTful, gRPC, tema de Kafka).
Flujo de datos: La ruta y dirección de la transferencia de información entre componentes, representada por flechas, y que puede incluir formatos de datos (JSON, ProtoBuf).
Dependencia: La relación de llamada, asociación o herencia entre componentes. Se utilizan diferentes estilos de conexión para distinguirlas (síncrona frente a asíncrona, dependencia fuerte frente a dependencia débil).
Además, también puede incluir:
Límite: como por ejemplo, zona de seguridad de red, contexto delimitado del dominio empresarial.
Roles externos: como usuarios, administradores y sistemas de terceros.
Etiqueta de pila tecnológica: como "Java 17 + Spring Boot" o "PostgreSQL 14".
El siguiente es un proceso estándar reutilizable.
¿Para el CTO? Resaltar el valor comercial y las decisiones técnicas. ¿Para el equipo de desarrollo? Enfatizar las responsabilidades de los módulos y las especificaciones de la interfaz. ¿Para operaciones ? Centrarse en la topología de implementación y las alertas de monitorización. El nivel de detalle del gráfico depende del público objetivo.
Esto incluye: documentos de requisitos comerciales, una lista de sistemas existentes, protocolos de interfaz, entornos de implementación, etc. Se puede organizar un taller de arquitectura que permita a las partes interesadas plasmar en una pizarra su comprensión de las relaciones entre los componentes.
Recomiendo usar ProcessOn, una herramienta de diagramación en línea que permite dibujar diagramas de arquitectura, diagramas de flujo, diagramas UML y mapas mentales. No requiere instalación, cuenta con una amplia selección de plantillas y permite la colaboración en tiempo real entre varios usuarios.
Primero, dibuja los componentes principales y las conexiones entre ellos. Sigue el principio de flujo de datos de izquierda a derecha o de arriba abajo. Evita demasiadas líneas que se crucen.
Asigne nombres claros y fáciles de entender a cada componente , etiquete los protocolos (HTTP/WebSocket/AMQP) para las interfaces clave , distinga entre entornos de producción y de prueba (mediante colores o recuadros discontinuos) y utilice ilustraciones para explicar el significado de los estilos y colores de las líneas.
Diagrama de arquitectura técnica
Invite a arquitectos, jefes de desarrollo e ingenieros de operaciones a revisar el proyecto. Algunos comentarios comunes incluyen: componentes faltantes, dirección incorrecta de las flechas y capas mal organizadas. Realice al menos 2 o 3 rondas de revisiones según los comentarios recibidos.
Inserte el diagrama de arquitectura final en el centro de documentos. Siempre que haya cambios significativos en la arquitectura (como agregar un nuevo servicio o dividir una base de datos), el diagrama de arquitectura debe actualizarse en consecuencia.
Prioriza la legibilidad en los diagramas de arquitectura : Dado que el propósito de un diagrama de arquitectura es transmitir información, la legibilidad es fundamental. Al dibujar un diagrama de arquitectura, presta atención a una disposición lógica y evita la sobrecarga de elementos; utiliza etiquetas y anotaciones concisas y claras, evitando la jerga técnica excesiva; mantén la coherencia en los elementos gráficos para que los lectores puedan identificar rápidamente los diferentes tipos de componentes.
Utilice símbolos estándar: por ejemplo, los iconos de los proveedores de servicios en la nube (AWS, Azure, Alibaba Cloud) tienen gráficos vectoriales correspondientes, y ProcessOn cuenta con una amplia biblioteca de iconos integrada.
Convención de nomenclatura unificada: Los nombres de los componentes deben seguir el formato "sustantivo + tipo", como por ejemplo "servicio de pedidos" o "base de datos de usuarios".
Etiquete los requisitos no funcionales: por ejemplo, "Se requiere una disponibilidad del 99,99 %" y "tiempo de respuesta <100 ms" se pueden escribir directamente junto al componente.
Establecer un mecanismo de mantenimiento del diagrama de arquitectura : A medida que el sistema evoluciona, el diagrama de arquitectura debe actualizarse de manera oportuna para mantener su valor. El equipo debe establecer un proceso claro de actualización del diagrama de arquitectura para garantizar que cada cambio del sistema se refleje rápidamente en el diagrama. Simultáneamente, se debe establecer un mecanismo de gestión de versiones para el diagrama de arquitectura que registre su evolución, facilitando así que el equipo pueda revisar versiones anteriores .
Tanto si tienes conocimientos técnicos como si no, dominar los diagramas de arquitectura técnica te ayudará a comprender mejor el diseño de sistemas y a mejorar la eficiencia de la comunicación. Este artículo tiene como objetivo ayudar a los lectores a comprender mejor los diagramas de arquitectura técnica y a aplicarlos de forma flexible en su trabajo.
