기업 기술 팀에게 없어서는 안 될 필수 도구가 되었습니다 . 이는 시스템 설계를 시각적으로 표현할 뿐만 아니라 팀 협업, 기술적 의사 결정, 그리고 비즈니스 커뮤니케이션을 위한 핵심적인 수단이기도 합니다. 마이크로서비스, 클라우드 네이티브 기술, 또는 기존의 모놀리식 애플리케이션 등 어떤 시스템이든 명확한 기술 아키텍처 다이어그램은 CEO부터 현장 개발자에 이르기까지 모든 구성원이 시스템 구조, 구성 요소 간의 상호 작용 방식, 그리고 데이터 흐름을 이해하는 데 도움을 줍니다.
이 글 에서는 기술 아키텍처 다이어그램에 대해 심층적으로 설명합니다. 기술 아키텍처 다이어그램이란 무엇인지, 일반적인 유형, 다이어그램 작성의 핵심 요소, 표준 단계 등을 다루어 이 도구를 완벽하게 활용할 수 있도록 돕습니다.
기술 아키텍처 다이어그램은 소프트웨어 시스템의 전체 구조, 구성 요소 분할, 상호 작용 관계, 배포 방법 및 기술 선택을 설명하는 시각적 모델입니다. 프로그래머뿐만 아니라 제품 관리자, 테스터, 운영 엔지니어, 심지어 기술적 배경 지식이 없는 이해관계자까지도 이를 통해 도움을 받을 수 있습니다. 아키텍처 다이어그램을 통해 팀은 다음과 같은 이점을 얻을 수 있습니다.
통일된 이해: 모든 구성원이 시스템의 범위와 한계를 일관되게 이해하도록 합니다.
위험 요소 파악: 단일 장애 지점, 성능 병목 현상 및 보안 취약점을 사전에 파악합니다.
개발 지침: 모듈 분할 및 인터페이스 정의의 기초 역할을 합니다.
편리한 운영 및 유지보수: 배포, 모니터링 및 확장은 모두 체계적인 후속 절차로 진행됩니다.
관점에 따라 기술 아키텍처 다이어그램은 일반적으로 네 가지 범주로 나뉩니다.

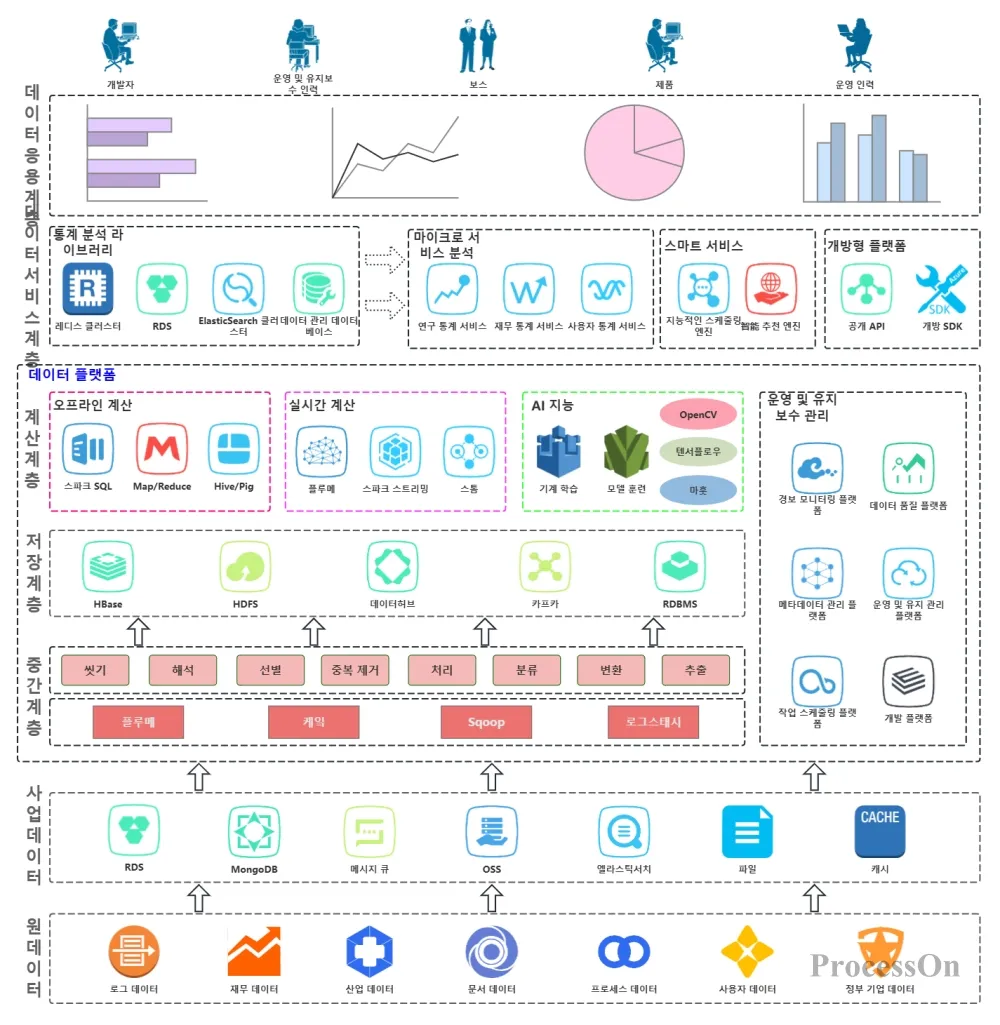

주요 영역: 시스템의 핵심 구성 요소와 외부 시스템과의 관계.
포함 요소: 비즈니스 시스템, 타사 서비스, 데이터베이스, 메시지 큐, 게이트웨이 등.
적용 시나리오: 비전문가에게 전체 솔루션을 설명하는 데 활용. 예를 들어, "전자상거래 시스템은 사용자 인터페이스, 판매자 인터페이스, 백엔드 관리, 결제 게이트웨이 및 물류 인터페이스로 구성됩니다."와 같이 설명할 수 있습니다.

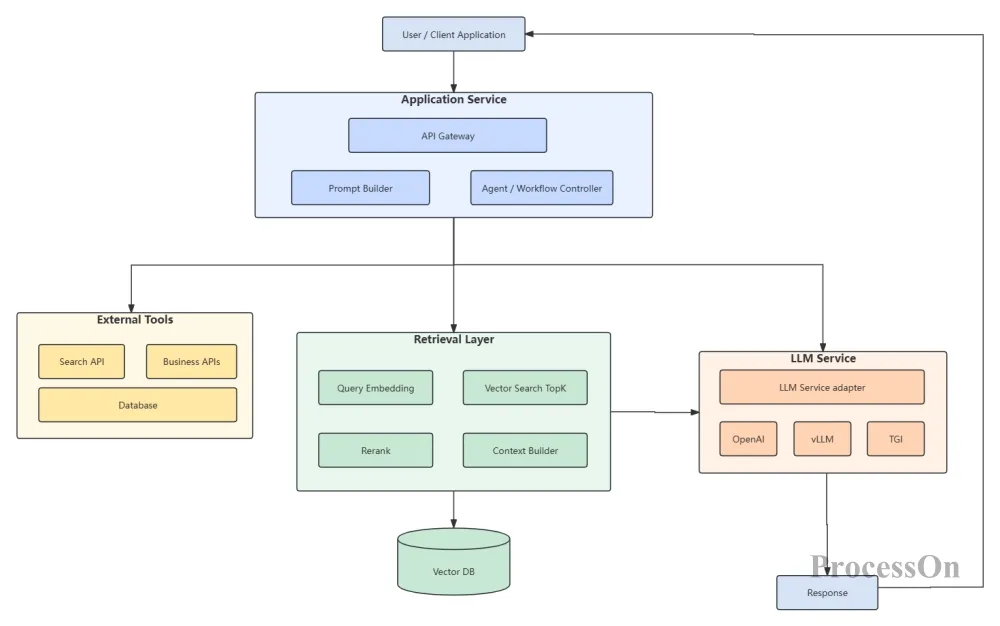

주요 고려 사항: 애플리케이션 내부 모듈 분할, 책임 경계 및 종속성.
일반적인 아키텍처: 계층형 아키텍처(프레젠테이션 계층, 비즈니스 계층, 데이터 계층), 육각형 아키텍처, 마이크로서비스 호출 체인.
적용 시나리오: "주문 서비스는 사용자 서비스와 재고 서비스에 종속된다"와 같이 모듈 설계에 대한 개발팀 지침 제공.
주요 초점 영역: 데이터 모델, 스토리지 솔루션, 데이터 흐름.
포함 요소: 데이터베이스 테이블, 데이터 레이크, ETL 프로세스, 메시지 파이프라인.
적용 시나리오: 데이터 웨어하우스 구축, 빅데이터 플랫폼 설계, 데이터 거버넌스.

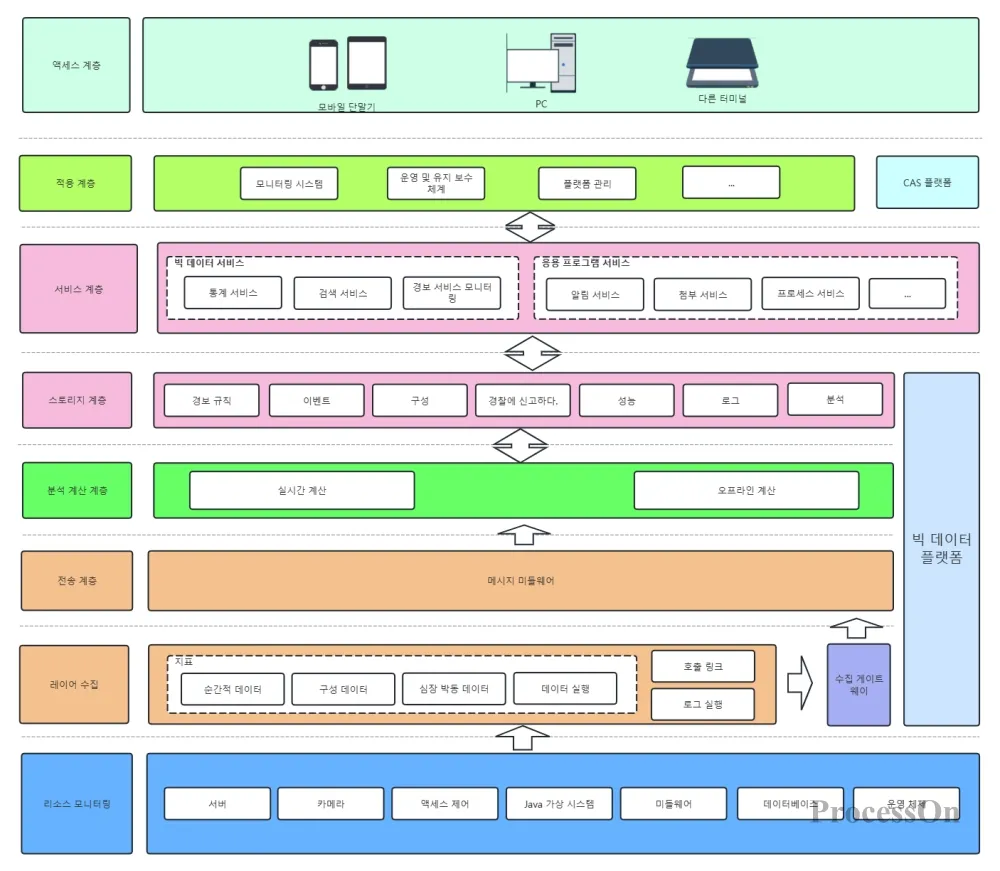

주요 고려 사항: 물리적 또는 클라우드 리소스 분산, 네트워크 토폴로지 및 고가용성 설계.
포함 사항: 서버, 로드 밸런서, CDN 및 컨테이너 오케스트레이션 노드.
적용 시나리오: 운영 계획, 용량 평가 및 재해 복구 솔루션.
실제로 아키텍처 다이어그램은 여러 관점을 결합할 수 있습니다. 예를 들어, C4 모델(컨텍스트, 컨테이너, 컴포넌트, 코드)은 거시적인 관점에서 미시적인 관점까지 계층적인 시각을 제공합니다.
아키텍처 다이어그램의 유형과 관계없이, 다음 네 가지 핵심 요소와 분리될 수 없습니다.
컴포넌트: 마이크로서비스, 데이터베이스, 메시지 큐처럼 특정 기능을 가진 독립적인 단위로, 일반적으로 다이어그램에서 사각형으로 표현됩니다.
인터페이스: 구성 요소가 외부 세계에 제공하는 API, 프로토콜 또는 이벤트입니다. 레이블(RESTful, gRPC, Kafka Topic 등)이 붙은 선으로 표시됩니다.
데이터 흐름: 구성 요소 간 정보 전달 경로 및 방향을 화살표로 나타내며, 데이터 형식(JSON, ProtoBuf 등)을 포함할 수 있습니다.
의존성: 구성 요소 간의 호출, 연관 또는 상속 관계. 이러한 관계는 동기식 vs. 비동기식, 강한 의존성 vs. 약한 의존성 등 다양한 연결 스타일로 구분됩니다.
또한 다음과 같은 내용도 포함될 수 있습니다.
경계: 예를 들어 네트워크 보안 영역, 비즈니스 도메인 경계 컨텍스트 등.
외부 역할: 사용자, 관리자 및 제3자 시스템 등.
기술 스택 라벨: 예를 들어 "Java 17 + Spring Boot" 또는 "PostgreSQL 14"와 같은 형식입니다.
다음은 재사용 가능한 표준 프로세스입니다.
CTO를 위해서는 비즈니스 가치와 기술적 결정 사항을 강조하세요 . 개발팀을 위해서는 모듈별 책임과 인터페이스 명세를 강조하세요 . 운영팀을 위해서는 배포 토폴로지와 모니터링 알림에 집중하세요. 그래프의 세분화 수준은 대상 고객에 따라 달라집니다.
여기에는 비즈니스 요구사항 문서, 기존 시스템 목록, 인터페이스 프로토콜, 배포 환경 등이 포함됩니다. 아키텍처 워크숍을 개최하여 이해관계자들이 화이트보드에 구성 요소 간의 관계를 그려볼 수 있도록 할 수 있습니다.
저는 온라인 다이어그램 작성 도구인 ProcessOn을 추천합니다 . ProcessOn은 아키텍처 다이어그램, 순서도, UML 다이어그램, 마인드맵 등을 그릴 수 있으며 , 설치가 필요 없고 다양한 템플릿을 제공하며 여러 사용자가 실시간으로 공동 작업할 수 있습니다.
먼저 주요 구성 요소와 그 구성 요소 간의 연결선을 그리세요. 왼쪽에서 오른쪽 또는 위에서 아래로 데이터 흐름 원칙을 따르세요. 선이 너무 많이 교차하지 않도록 하세요.
각 구성 요소에 명확하고 이해하기 쉬운 이름을 추가하고 , 주요 인터페이스에 프로토콜(HTTP/WebSocket/AMQP)을 표시하고 , 프로덕션 환경과 테스트 환경을 색상이나 점선 상자를 사용하여 구분하고 , 그림을 사용하여 선 스타일과 색상의 의미를 설명하십시오.
건축가, 개발 책임자, 운영 엔지니어를 초대하여 프로젝트를 검토하도록 하세요. 흔히 나오는 피드백으로는 누락된 구성 요소, 잘못된 화살표 방향, 비합리적인 레이어 구조 등이 있습니다. 이러한 피드백을 바탕으로 최소 2~3차례 수정 작업을 진행하세요.
최종 아키텍처 다이어그램을 문서 센터에 삽입하십시오. 아키텍처에 중대한 변경 사항(예: 새 서비스 추가 또는 데이터베이스 분할)이 발생할 때마다 아키텍처 다이어그램을 그에 맞게 업데이트해야 합니다.
아키텍처 다이어그램 작성 시 가독성을 최우선으로 고려해야 합니다 . 아키텍처 다이어그램의 목적은 정보를 전달하는 것이므로 가독성은 매우 중요합니다. 다이어그램을 그릴 때는 적절한 레이아웃을 유지하고 요소가 너무 빽빽하게 배치되지 않도록 주의해야 합니다. 간결하고 명확한 레이블과 주석을 사용하고, 지나치게 전문적인 용어 사용은 피해야 합니다. 또한, 그래픽 요소의 일관성을 유지하여 독자가 다양한 유형의 구성 요소를 빠르게 식별할 수 있도록 해야 합니다.
표준 기호를 사용하십시오. 예를 들어 클라우드 공급업체 아이콘(AWS, Azure, Alibaba Cloud)에는 해당 벡터 그래픽이 있으며 ProcessOn에는 방대한 내장 아이콘 라이브러리가 있습니다.
통일된 명명 규칙: 구성 요소 이름은 "주문 서비스" 또는 "사용자 데이터베이스"와 같이 "명사 + 유형" 형식을 따라야 합니다.
비기능 요구사항에 라벨을 붙이세요. 예를 들어, "가용성 99.99% 필수" 및 "응답 시간 <100ms"와 같은 요구사항을 구성 요소 바로 옆에 적을 수 있습니다.
아키텍처 다이어그램 유지 관리 메커니즘 구축 : 시스템이 발전함에 따라 아키텍처 다이어그램의 가치를 유지하기 위해서는 시기적절하게 업데이트해야 합니다. 팀은 모든 시스템 변경 사항이 아키텍처 다이어그램에 즉시 반영되도록 명확한 아키텍처 다이어그램 업데이트 프로세스를 수립해야 합니다. 동시에, 아키텍처 다이어그램의 버전 관리 메커니즘을 구축하여 변경 사항을 기록하고 팀이 과거 버전을 쉽게 검토할 수 있도록 해야 합니다 .
기술 전문가든 비기술 전문가든 관계없이 기술 아키텍처 다이어그램에 대한 지식을 습득하면 시스템 설계에 대한 이해도를 높이고 의사소통 효율성을 향상시킬 수 있습니다. 이 글은 독자들이 기술 아키텍처 다이어그램을 더 깊이 이해하고 업무에 유연하게 적용할 수 있도록 돕는 것을 목표로 합니다.
