Os diagramas de arquitetura técnica tornaram-se uma ferramenta indispensável para as equipes de tecnologia corporativa . Eles não são apenas uma representação visual do design do sistema, mas também um veículo essencial para a colaboração da equipe, a tomada de decisões técnicas e a comunicação empresarial. Sejam microsserviços, tecnologias nativas da nuvem ou aplicações monolíticas tradicionais, um diagrama de arquitetura técnica claro ajuda todos — do CEO aos desenvolvedores da linha de frente — a entender como o sistema está estruturado, como os componentes colaboram e como os dados fluem.
Este artigo fornecerá uma explicação detalhada dos diagramas de arquitetura técnica, abordando tópicos como o que é um diagrama de arquitetura técnica, tipos comuns de diagramas de arquitetura, elementos essenciais para desenhá-los e etapas padrão, ajudando você a dominar completamente essa ferramenta.
Um diagrama de arquitetura técnica é um modelo visual que descreve a estrutura geral, a divisão de componentes, as relações de interação, os métodos de implantação e a seleção de tecnologia de um sistema de software. Não se destina apenas a programadores; gerentes de produto, testadores, engenheiros de operações e até mesmo stakeholders sem formação técnica podem se beneficiar dele. Por meio de um diagrama de arquitetura, a equipe pode:
Entendimento unificado: Garantir que todos tenham uma compreensão consistente do escopo e dos limites do sistema.
Identificar riscos: Identificar proativamente pontos únicos de falha, gargalos de desempenho e vulnerabilidades de segurança.
Orientações de desenvolvimento: servindo como base para a divisão de módulos e definição de interfaces.
Operação e manutenção práticas: Implantação, monitoramento e expansão são procedimentos sistemáticos e de acompanhamento.
Dependendo da perspectiva, os diagramas de arquitetura técnica são geralmente divididos em quatro categorias.
Áreas de foco: Componentes de alto nível do sistema e suas relações com sistemas externos.
Elementos incluídos: Sistemas de negócios, serviços de terceiros, bancos de dados, filas de mensagens, gateways, etc.
Cenários de aplicação: Demonstração de soluções abrangentes para pessoal não técnico, como "Um sistema de comércio eletrônico inclui uma interface de usuário, interface de comerciante, gerenciamento de back-end, gateway de pagamento e interface logística."
Diagrama da arquitetura do sistema
Considerações principais: Divisão interna do aplicativo em módulos, limites de responsabilidade e dependências.
Arquiteturas comuns: Arquitetura em camadas (camada de apresentação, camada de negócios, camada de dados), arquitetura hexagonal, cadeia de chamadas de microsserviços.
Cenários de aplicação: Orientação de equipes de desenvolvimento no design de módulos, como "o serviço de pedidos depende do serviço de usuário e do serviço de estoque".
Diagrama da arquitetura da aplicação
Principais áreas de atuação: modelo de dados, soluções de armazenamento, fluxo de dados.
Elementos incluídos: tabelas de banco de dados, data lake, processo ETL, pipeline de mensagens.
Cenários de aplicação: construção de data warehouse, projeto de plataforma de big data, governança de dados.

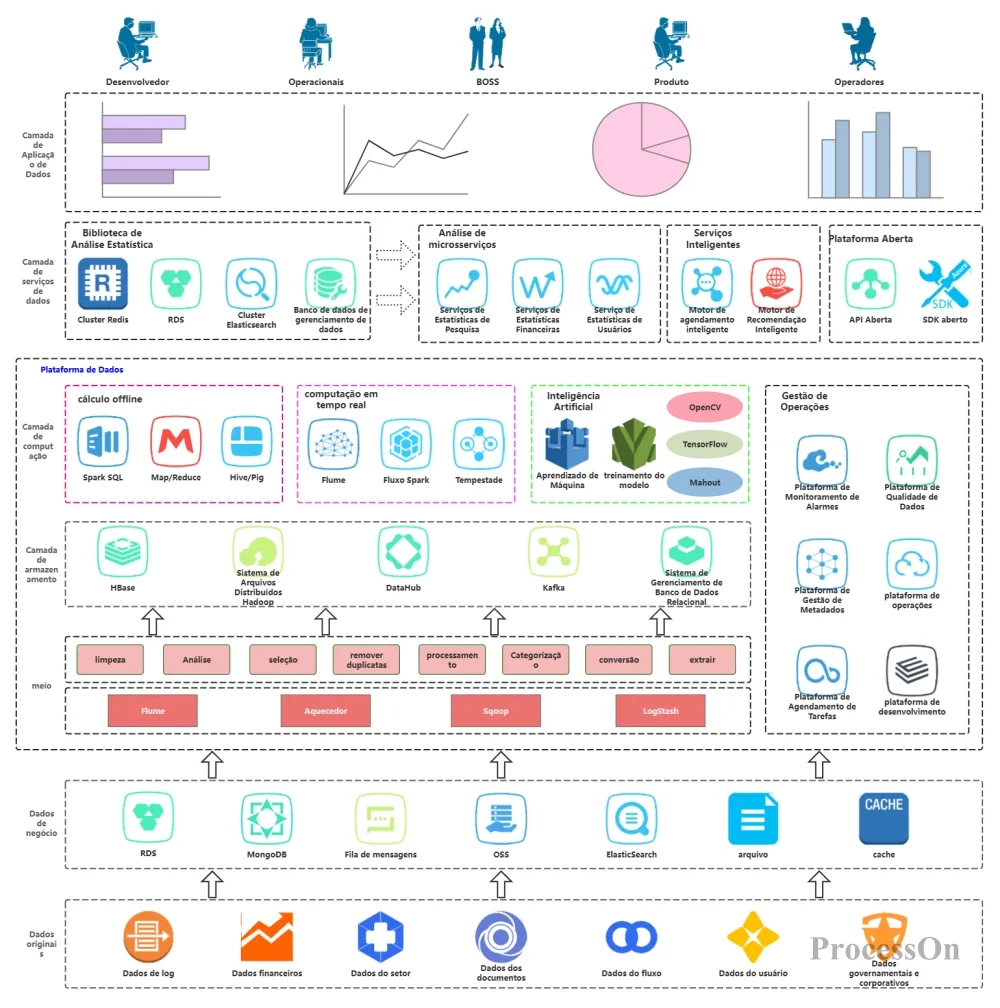

Diagrama de arquitetura de dados
Principais considerações: Distribuição de recursos físicos ou em nuvem, topologia de rede e projeto de alta disponibilidade.
Inclui: Servidores, balanceadores de carga, CDN e nós de orquestração de contêineres.
Cenários aplicáveis: Planejamento de operações, avaliação de capacidade e soluções de recuperação de desastres.
Diagrama da arquitetura de implantação
Na prática, um diagrama de arquitetura pode combinar múltiplas perspectivas. Por exemplo, o modelo C4 (Contexto, Contêiner, Componente, Código) fornece uma visão hierárquica do macro ao micro.
Independentemente do tipo de diagrama de arquitetura, ele não pode ser separado dos seguintes quatro elementos principais:
Componente: Uma unidade com funcionalidade específica que pode ser implantada independentemente, como um microsserviço, um banco de dados ou uma fila de mensagens. Geralmente é representado por um retângulo em um diagrama.
Interface: A API, o protocolo ou o evento fornecido por um componente ao mundo externo. Representado por uma linha seguida de um rótulo (RESTful, gRPC, Tópico Kafka).
Fluxo de dados: O caminho e a direção da transferência de informações entre componentes, representados por setas, e que podem incluir formatos de dados (JSON, ProtoBuf).
Dependência: a relação de chamada, associação ou herança entre componentes. Diferentes estilos de conexões são usados para distingui-las (síncrona vs. assíncrona, dependência forte vs. dependência fraca).
Além disso, também pode incluir:
Limite: como uma zona de segurança de rede ou um contexto delimitado por um domínio de negócios.
Funções externas: como usuários, administradores e sistemas de terceiros.
Rótulo da pilha de tecnologias: como "Java 17 + Spring Boot" ou "PostgreSQL 14".
Segue abaixo um processo padrão reutilizável.
Para o CTO? Destaque o valor comercial e as decisões técnicas. Para a equipe de desenvolvimento? Enfatize as responsabilidades dos módulos e as especificações das interfaces. Para a equipe de operações ? Concentre-se na topologia de implantação e nos alertas de monitoramento. A granularidade do gráfico depende do público-alvo.
Isso inclui: documentos de requisitos de negócios, uma lista de sistemas existentes, protocolos de interface, ambientes de implantação, etc. Um workshop de arquitetura pode ser organizado, permitindo que as partes interessadas registrem seu entendimento sobre as relações entre os componentes em um quadro branco.
Recomendo o uso do ProcessOn — uma ferramenta online de diagramação que permite criar diagramas de arquitetura, fluxogramas, diagramas UML e mapas mentais. Não requer instalação, possui uma ampla seleção de modelos e permite a colaboração em tempo real entre vários usuários.
Primeiro, desenhe os componentes principais e as conexões entre eles. Siga o princípio do fluxo de dados da esquerda para a direita ou de cima para baixo. Evite muitas linhas que se cruzam.
Adicione nomes claros e fáceis de entender a cada componente , rotule os protocolos (HTTP/WebSocket/AMQP) para as interfaces principais , diferencie os ambientes de produção e teste (usando cores ou caixas tracejadas) e utilize ilustrações para explicar o significado dos estilos e cores das linhas.

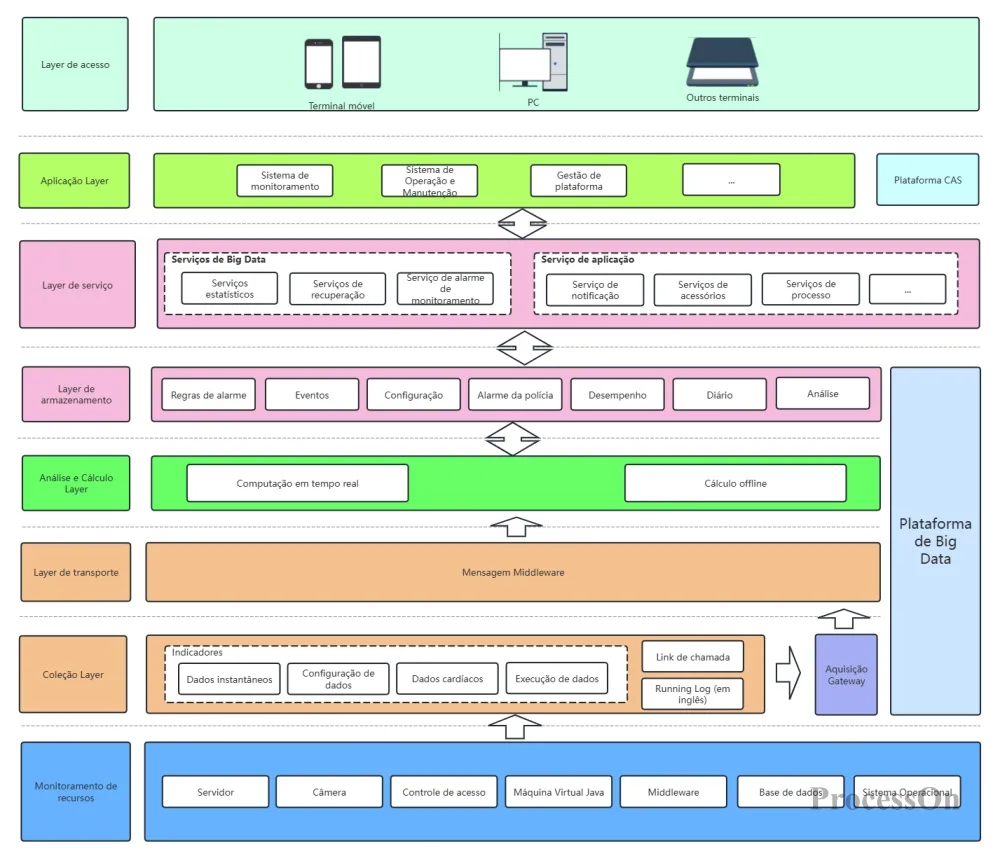

Diagrama de arquitetura técnica
Convide arquitetos, líderes de desenvolvimento e engenheiros de operações para revisar o projeto. Os feedbacks mais comuns incluem: componentes ausentes, direção incorreta das setas e camadas inadequadas. Faça pelo menos 2 a 3 rodadas de revisões com base no feedback.
Incorpore o diagrama de arquitetura final na central de documentos. Sempre que houver alterações significativas na arquitetura (como a adição de um novo serviço ou a divisão de um banco de dados), o diagrama de arquitetura deverá ser atualizado de acordo.
Priorize a legibilidade em diagramas de arquitetura : Como o objetivo de um diagrama de arquitetura é transmitir informações, a legibilidade é crucial. Ao desenhar um diagrama de arquitetura, preste atenção a um layout razoável e evite a sobrecarga de elementos; use rótulos e anotações concisos e claros, evitando jargões excessivamente técnicos; mantenha a consistência nos elementos gráficos para que os leitores possam identificar rapidamente os diferentes tipos de componentes.
Utilize símbolos padrão: por exemplo, os ícones dos fornecedores de nuvem (AWS, Azure, Alibaba Cloud) possuem gráficos vetoriais correspondentes, e o ProcessOn possui uma grande biblioteca de ícones integrada.
Convenção de nomenclatura unificada: Os nomes dos componentes devem seguir o formato "substantivo + tipo", como "serviço de pedidos" ou "banco de dados de usuários".
Identifique os requisitos não funcionais: Por exemplo, "Disponibilidade de 99,99% necessária" e "Tempo de resposta <100ms" podem ser escritos diretamente ao lado do componente.
Estabelecer um mecanismo de manutenção do diagrama de arquitetura : À medida que o sistema evolui, o diagrama de arquitetura precisa ser atualizado em tempo hábil para manter sua relevância. A equipe deve estabelecer um processo claro de atualização do diagrama de arquitetura para garantir que cada alteração no sistema seja refletida prontamente no diagrama. Simultaneamente, um mecanismo de controle de versão para o diagrama de arquitetura deve ser implementado para registrar sua evolução, facilitando a revisão de versões anteriores pela equipe .
Seja você uma pessoa com conhecimento técnico ou não, dominar os diagramas de arquitetura técnica pode ajudá-lo a entender melhor o projeto de sistemas e aprimorar a eficiência da comunicação. Este artigo visa auxiliar os leitores a obter uma compreensão mais profunda dos diagramas de arquitetura técnica e a aplicá-los de forma flexível em seu trabalho.
