En la industria de internet, los diagramas de arquitectura son una herramienta importante utilizada para mostrar visualmente la arquitectura de software, sistemas, aplicaciones y las relaciones entre sus componentes. Los tipos comunes de diagramas de arquitectura incluyen: diagramas de arquitectura empresarial, diagramas de arquitectura de aplicaciones, diagramas de arquitectura de sistemas, diagramas de arquitectura técnica, diagramas de arquitectura de despliegue, diagramas de arquitectura de datos, diagramas de arquitectura de productos, diagramas de arquitectura funcional, diagramas de arquitectura de información, etc.

Correspondencia: Los objetivos del producto corresponden a las necesidades del usuario.

Similitud de funciones: Al clasificar, las funciones similares se agrupan juntas. El marco principal del producto se basa en grandes categorías, mientras que las pequeñas categorías sirven como sub-marcos para formar todo el marco del producto.

Relación entre funciones: Relación de contención--hay una relación de dependencia aguas arriba y aguas abajo entre funciones, lo que puede ser una arquitectura de información vertical; Relación paralela--no hay asociación entre dos funciones, por lo que se puede considerar una arquitectura de información horizontal.

Frecuencia de uso de funciones: Cuanto mayor sea la frecuencia de uso, más importante es la función, y debe colocarse en el lugar más accesible, dando prioridad al diseño de la arquitectura en torno a las funciones principales.

Escalabilidad del sistema: A medida que el producto evoluciona de 0 a 1, y de 1 a N, las funciones del producto se agregan y mejoran continuamente. Esto requiere prepararse para la expansión al diseñar la arquitectura de la información y considerar la escalabilidad futura.

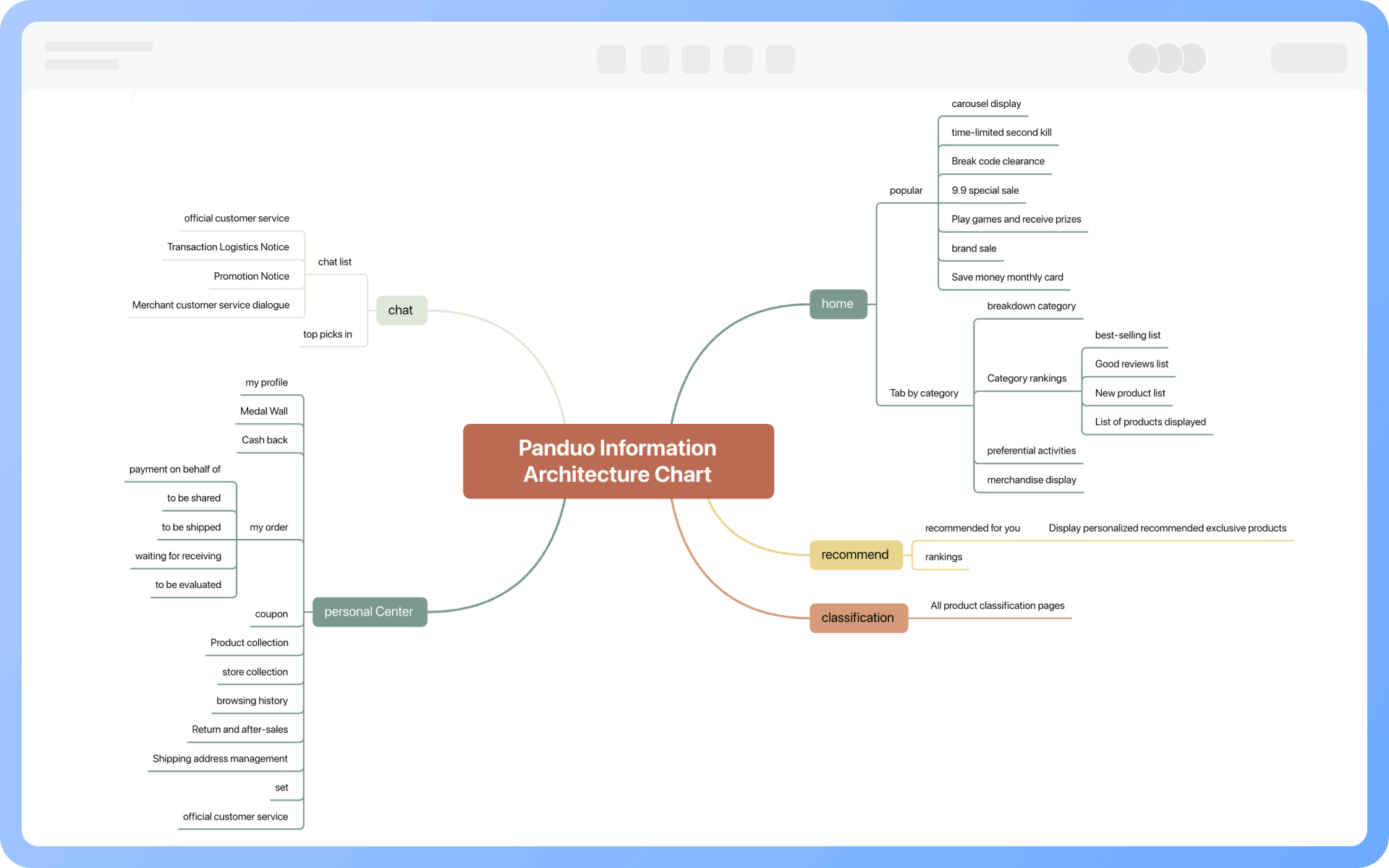

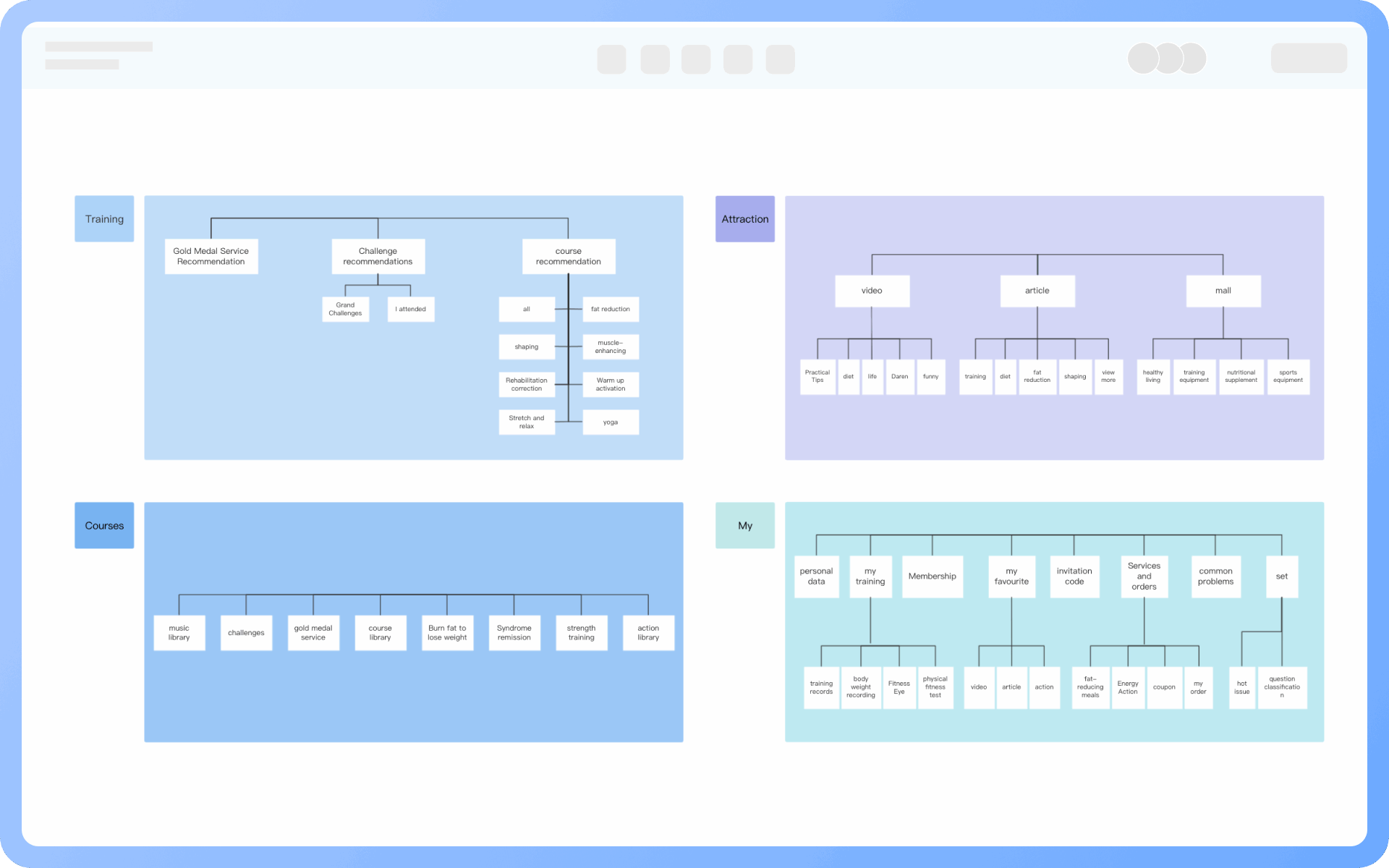

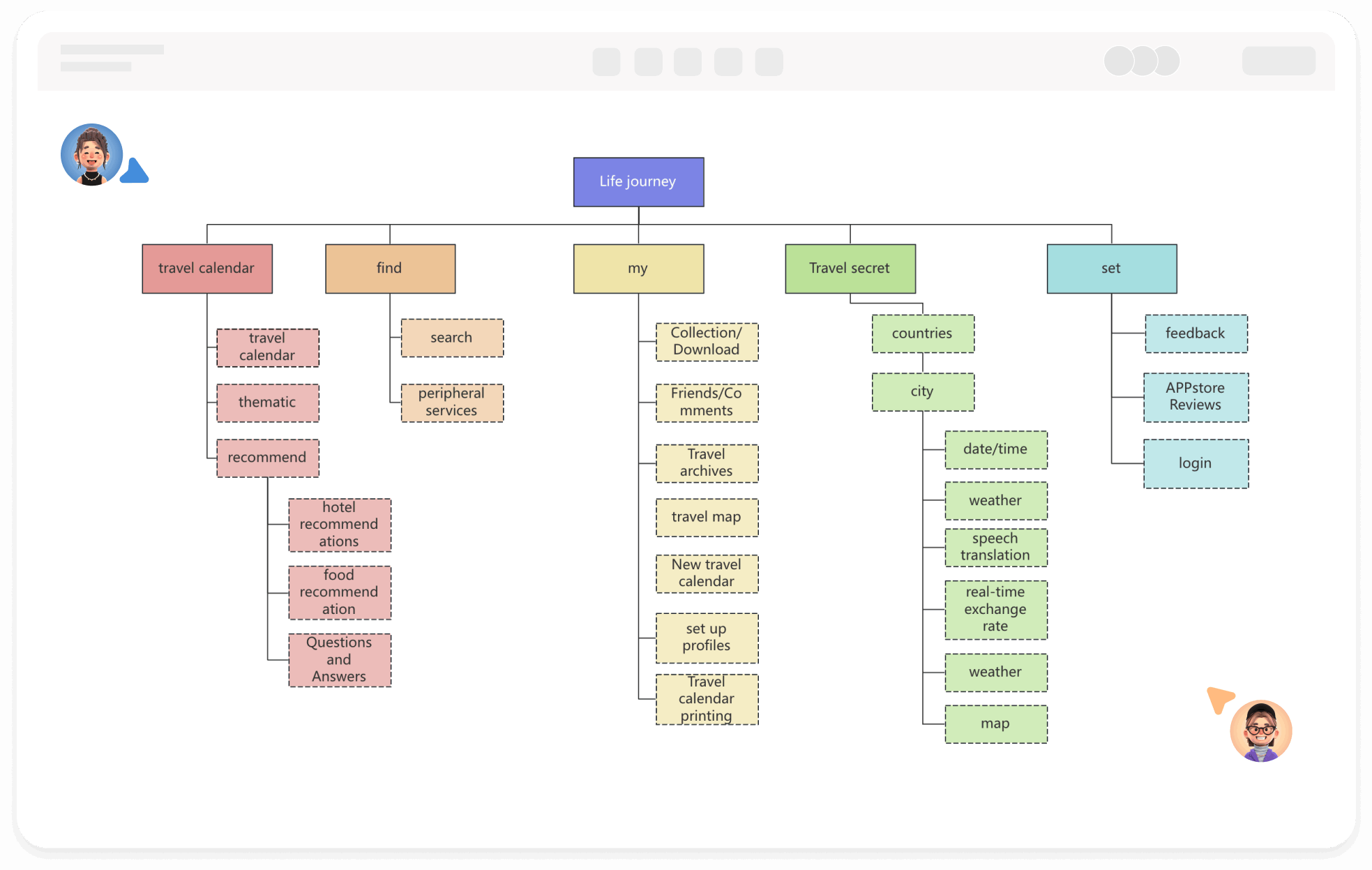

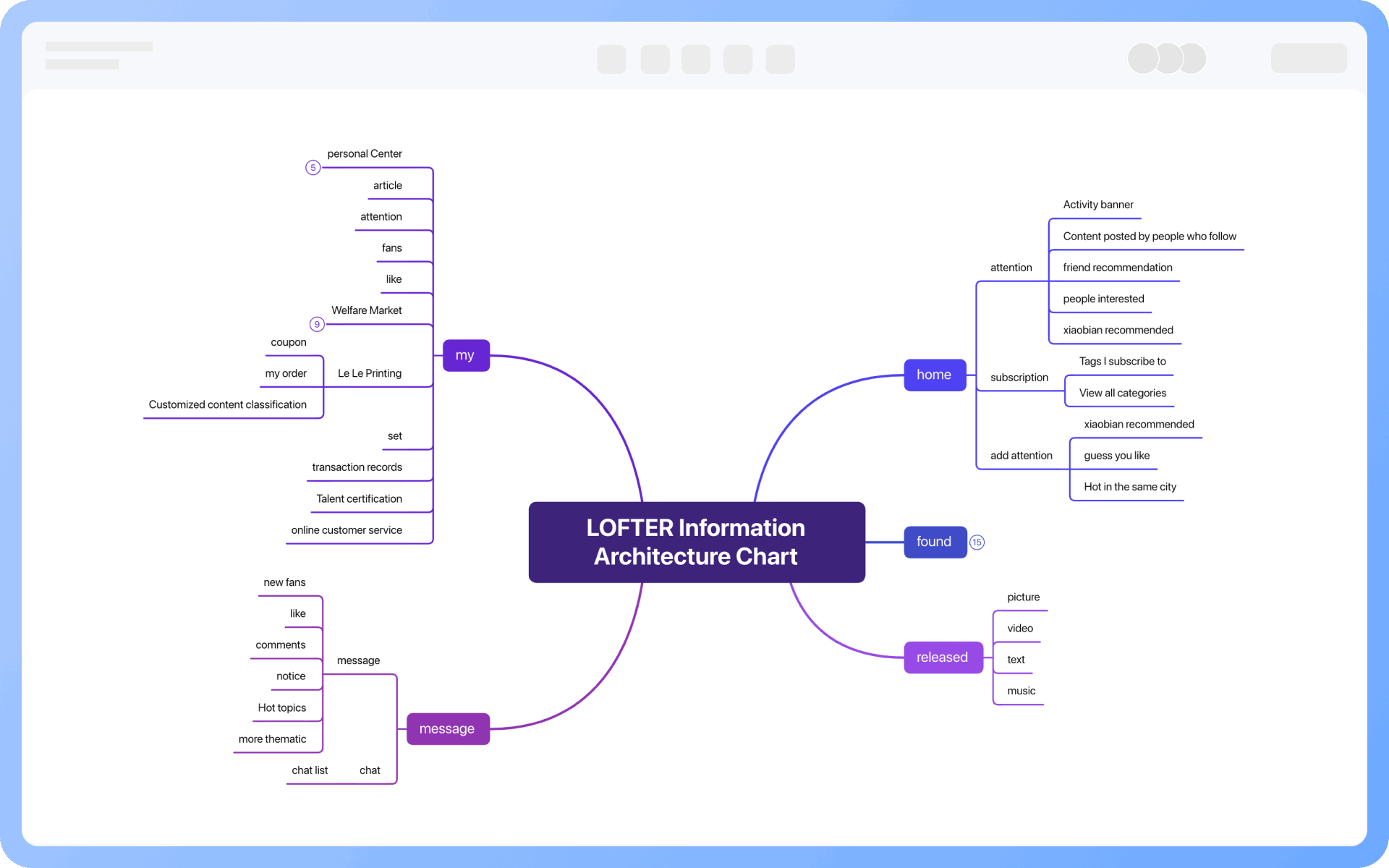

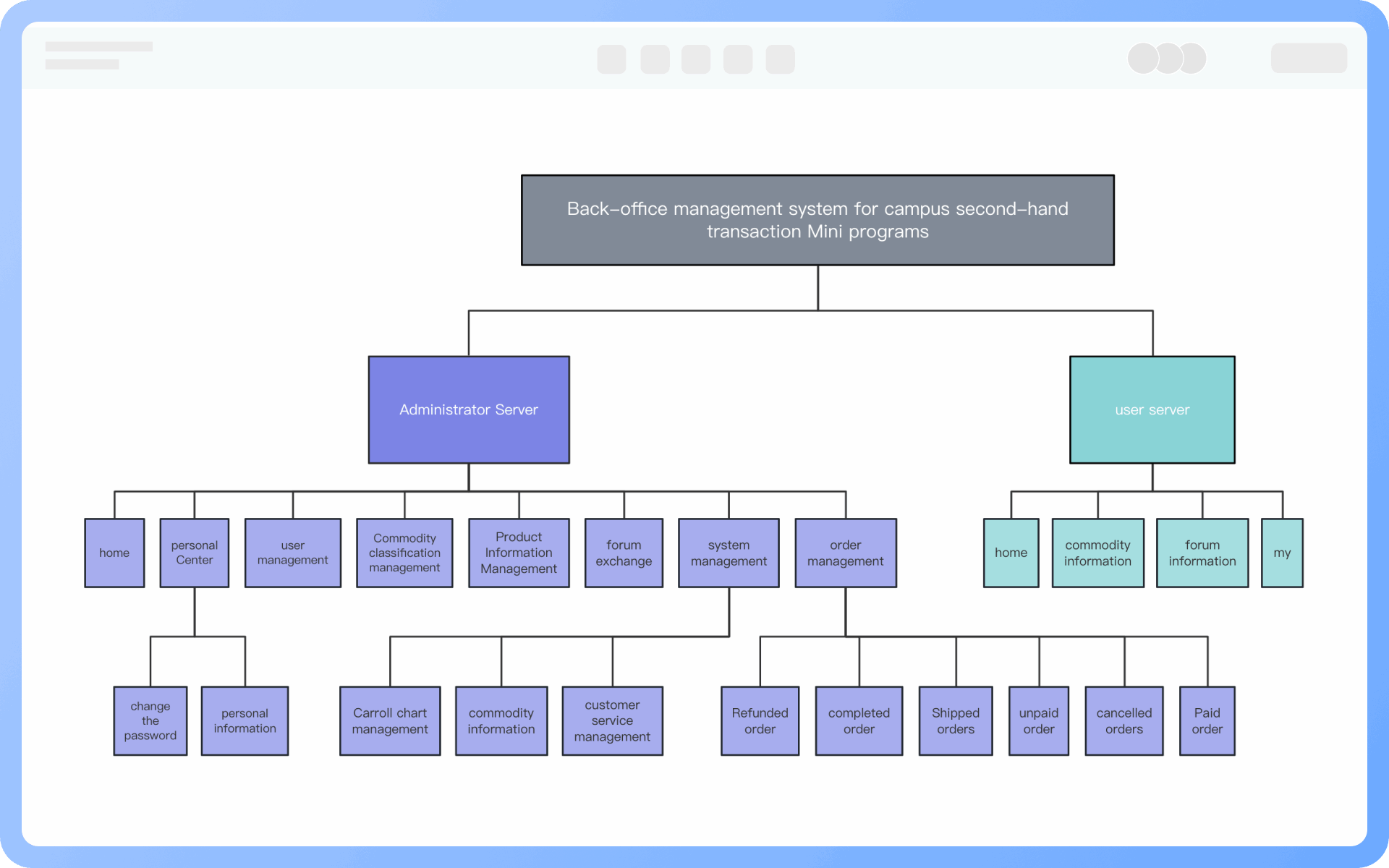

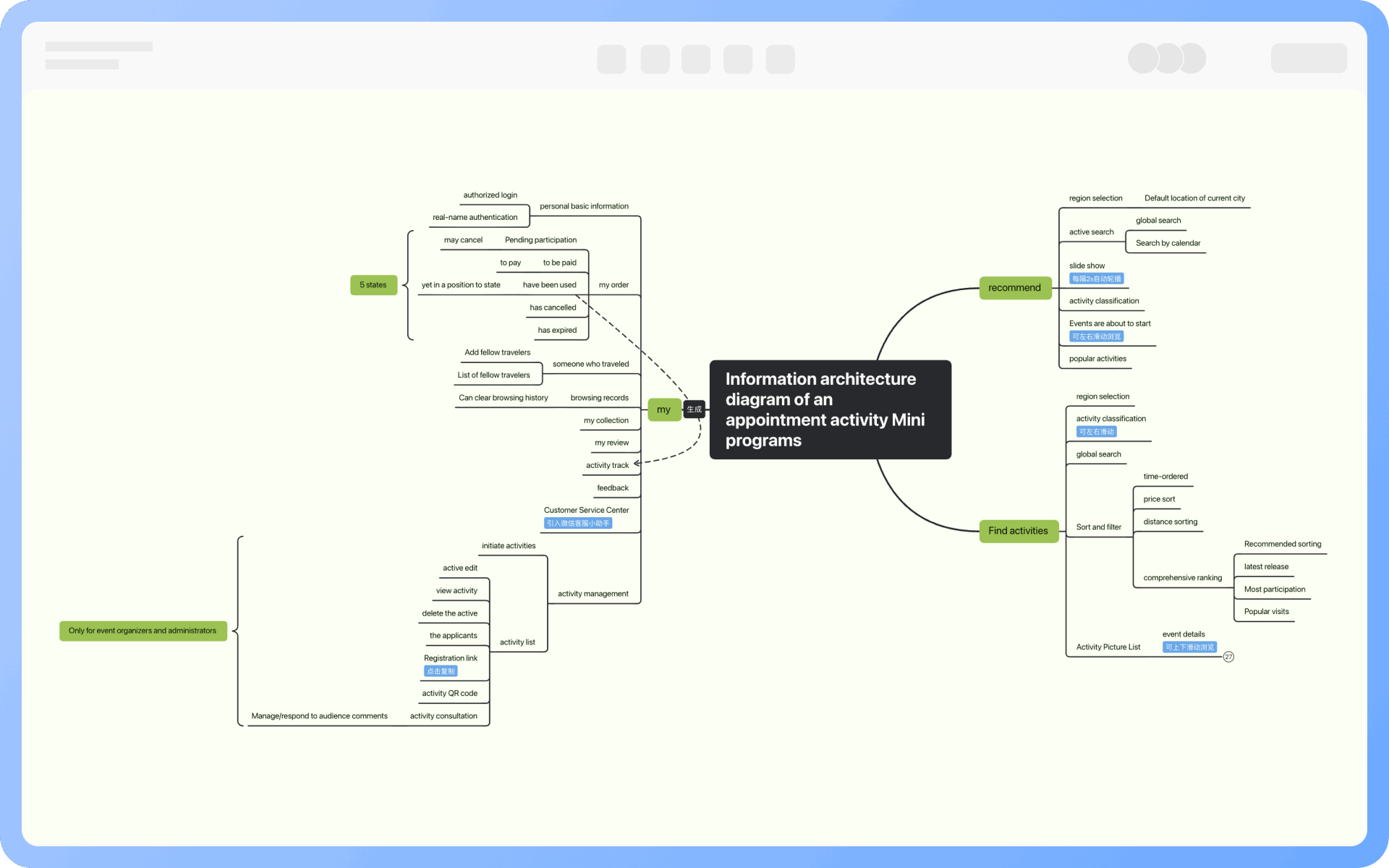

El enfoque del diagrama de arquitectura de la información es organizar páginas específicas y su información de campo. Cuando se trata de la interfaz, las relaciones entre páginas deben presentarse claramente. Esta etapa también sienta las bases para dibujar prototipos y el diseño de información. Los diseñadores de interacción necesitan dibujar el diagrama de arquitectura de la información con anticipación antes de generar el borrador de interacción.

Estructura jerárquica: También conocida como estructura de árbol o estructura de radiación central, en una estructura jerárquica, los nodos tienen una relación de padre-hijo con otros nodos relacionados. Cada nodo tiene un nodo padre pero puede no tener nodos hijos. El nodo padre de nivel superior se llama nodo raíz.

Estructura matricial: La estructura matricial permite a los usuarios moverse entre nodos a lo largo de dos o más dimensiones, ayudando finalmente a los usuarios a encontrar la información que desean.

Estructura natural: La estructura natural no sigue ningún patrón consistente. Los nodos están conectados uno a uno, y hay conexiones entre nodos, pero no hay clasificación.

Estructura lineal: En una estructura lineal, los usuarios no pueden saltar; solo pueden navegar la información correspondiente paso a paso en orden.

De arriba hacia abajo: El método de construcción de arriba hacia abajo está impulsado por la capa estratégica, diseñando directamente la estructura basada en los objetivos del producto y las necesidades del usuario, utilizado para la planificación de nuevos productos o la redefinición de productos.

De abajo hacia arriba: El método de construcción de abajo hacia arriba está impulsado por la capa de alcance, diseñando basado en el análisis del contenido existente y las necesidades funcionales. Este es el método más comúnmente utilizado en la práctica de proyectos.

Aplicación integral: Tanto los métodos de construcción de arriba hacia abajo como de abajo hacia arriba tienen obvias deficiencias, por lo que la forma ideal de construir la arquitectura de la información es utilizar una aplicación integral, impulsada por ambas capas estratégica y de alcance, para construir un sistema altamente adaptable.

Diseño de sitios web: Mostrar la organización del contenido del sitio web, ayudando a los usuarios y diseñadores a entender la estructura del sitio web.

Software y bases de datos: Organizar y mostrar módulos funcionales de software o registros de bases de datos para mejorar la usabilidad y la capacidad de búsqueda.

Sistemas de información: Planificar y diseñar la estructura de navegación y el flujo de información de grandes sistemas de información.
