Dalam industri internet, diagram arsitektur adalah alat penting yang digunakan untuk menampilkan secara visual arsitektur perangkat lunak, sistem, aplikasi, dan hubungan antara komponen-komponennya. Jenis umum dari diagram arsitektur meliputi: diagram arsitektur bisnis, diagram arsitektur aplikasi, diagram arsitektur sistem, diagram arsitektur teknis, diagram arsitektur penyebaran, diagram arsitektur data, diagram arsitektur produk, diagram arsitektur fungsional, diagram arsitektur informasi, dll.

Korespondensi: Tujuan produk sesuai dengan kebutuhan pengguna.

Kesamaan fungsi: Dengan mengklasifikasikan, fungsi serupa dikelompokkan bersama. Kerangka utama produk didasarkan pada kategori besar, sementara kategori kecil berfungsi sebagai sub-kerangka untuk membentuk keseluruhan kerangka produk.

Hubungan antara fungsi: Hubungan penampungan--ada hubungan ketergantungan hulu dan hilir antara fungsi, yang dapat berupa arsitektur informasi vertikal; Hubungan paralel--tidak ada asosiasi antara dua fungsi, sehingga arsitektur informasi horizontal dapat dipertimbangkan.

Frekuensi penggunaan fungsi: Semakin tinggi frekuensi penggunaan, semakin penting fungsi tersebut, dan harus ditempatkan di tempat yang paling mudah diakses, dengan prioritas diberikan pada merancang arsitektur di sekitar fungsi inti.

Skalabilitas sistem: Seiring produk berkembang dari 0 ke 1, dan dari 1 ke N, fungsi produk terus ditambahkan dan ditingkatkan. Ini memerlukan persiapan untuk ekspansi saat merancang arsitektur informasi dan mempertimbangkan skalabilitas di masa depan.

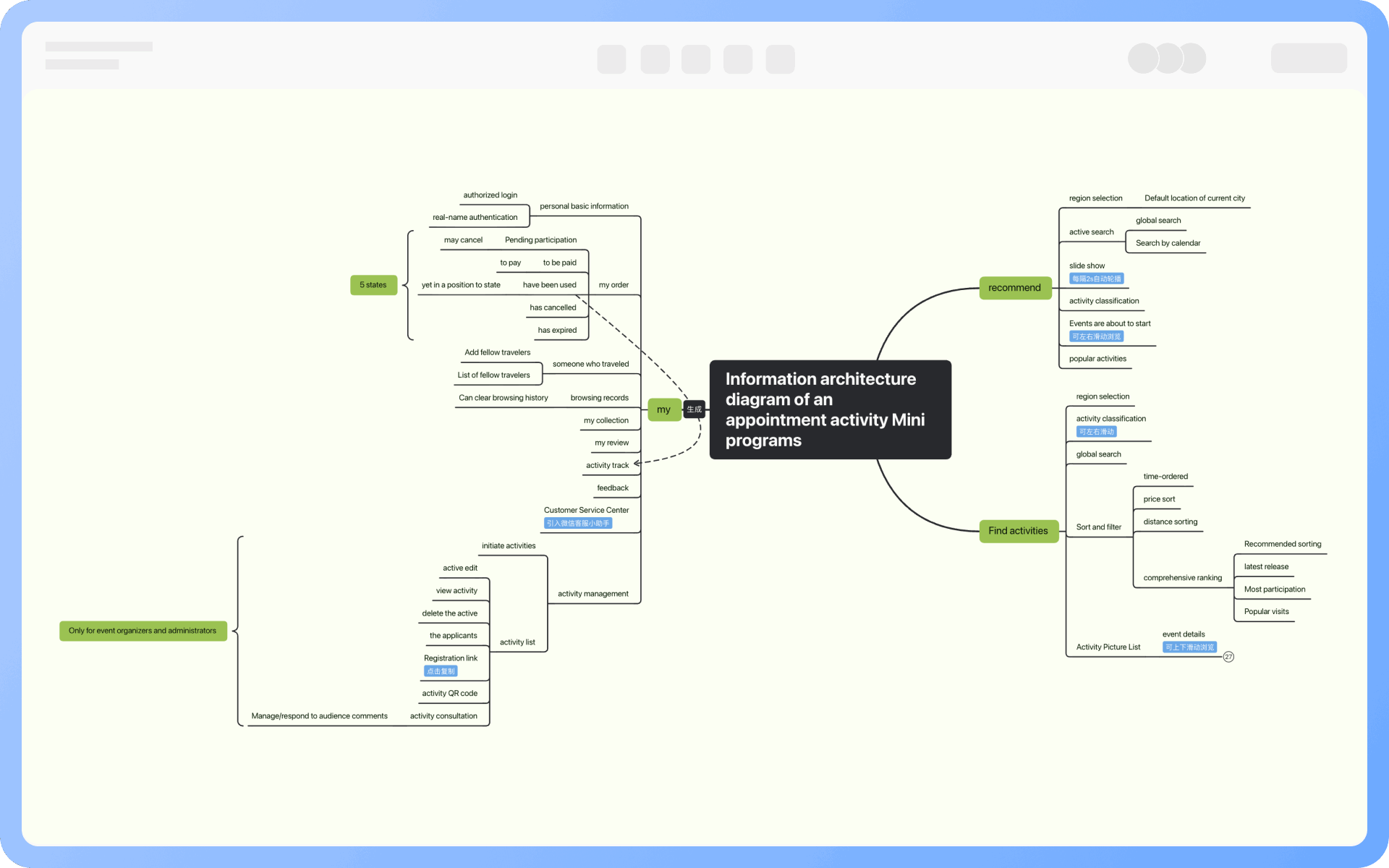

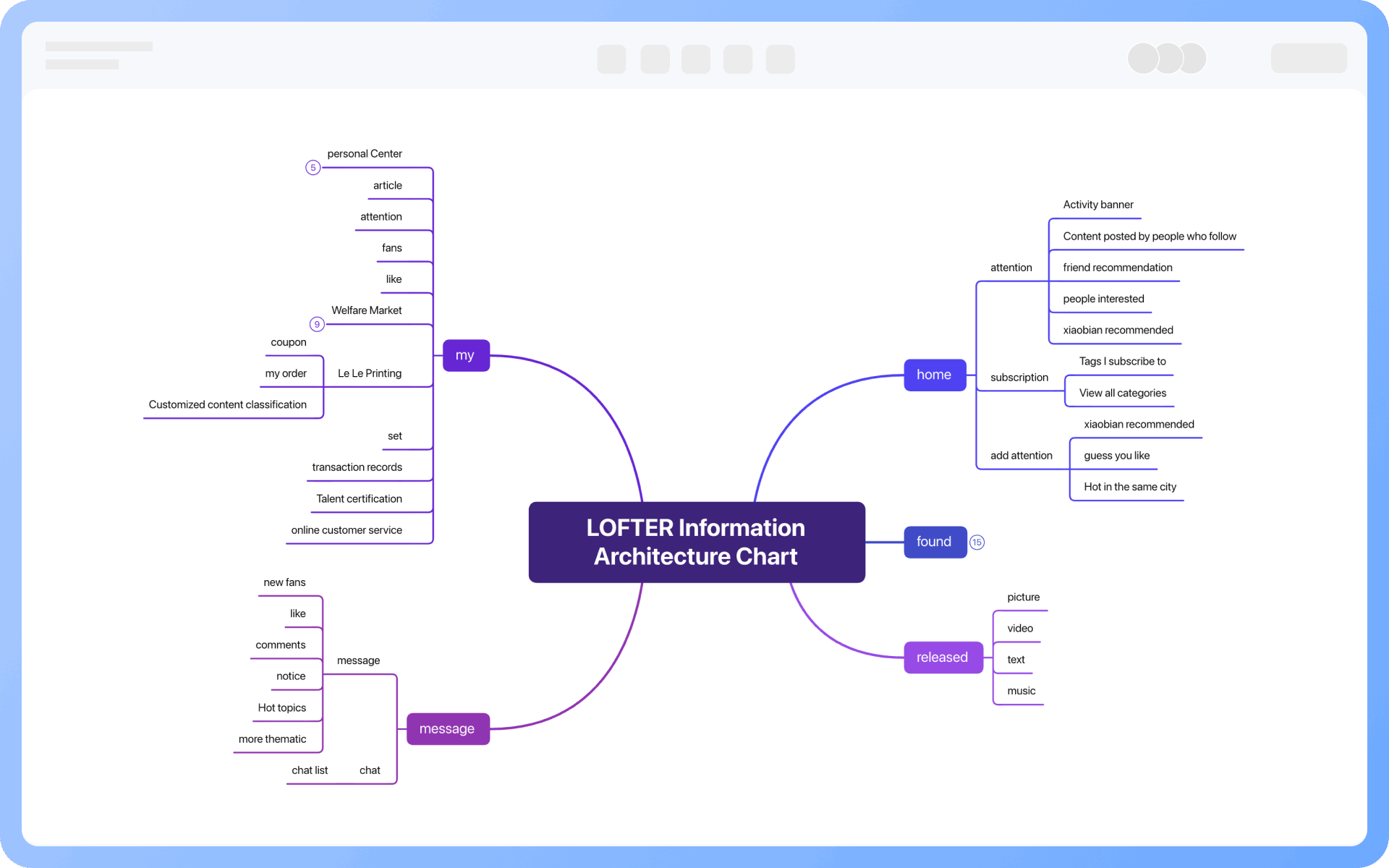

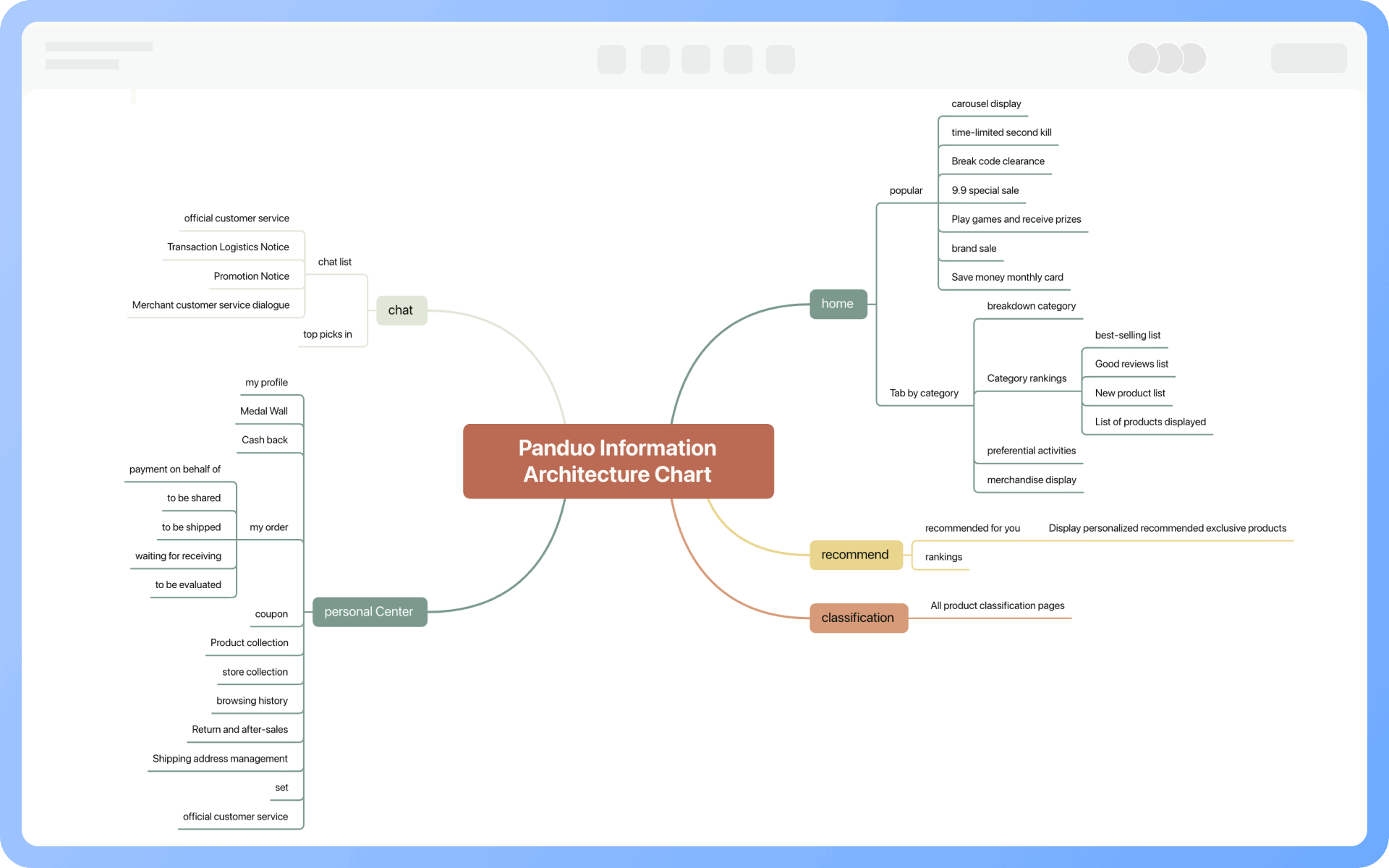

Fokus dari diagram arsitektur informasi adalah mengatur halaman tertentu dan informasi bidangnya. Ketika datang ke antarmuka, hubungan antara halaman perlu disajikan dengan jelas. Tahap ini juga meletakkan dasar untuk menggambar prototipe dan tata letak informasi. Desainer interaksi perlu menggambar diagram arsitektur informasi di muka sebelum menghasilkan rancangan interaksi.

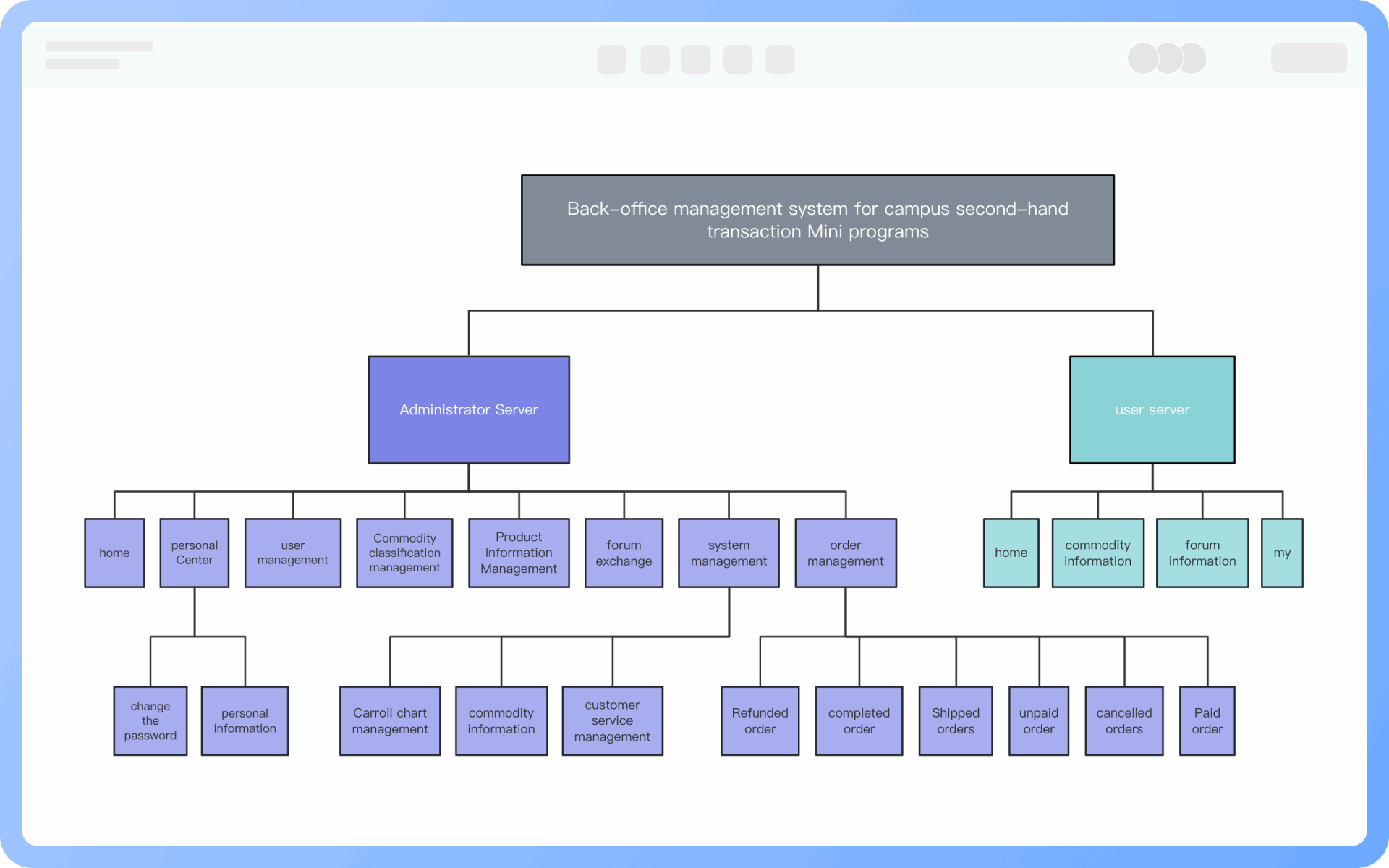

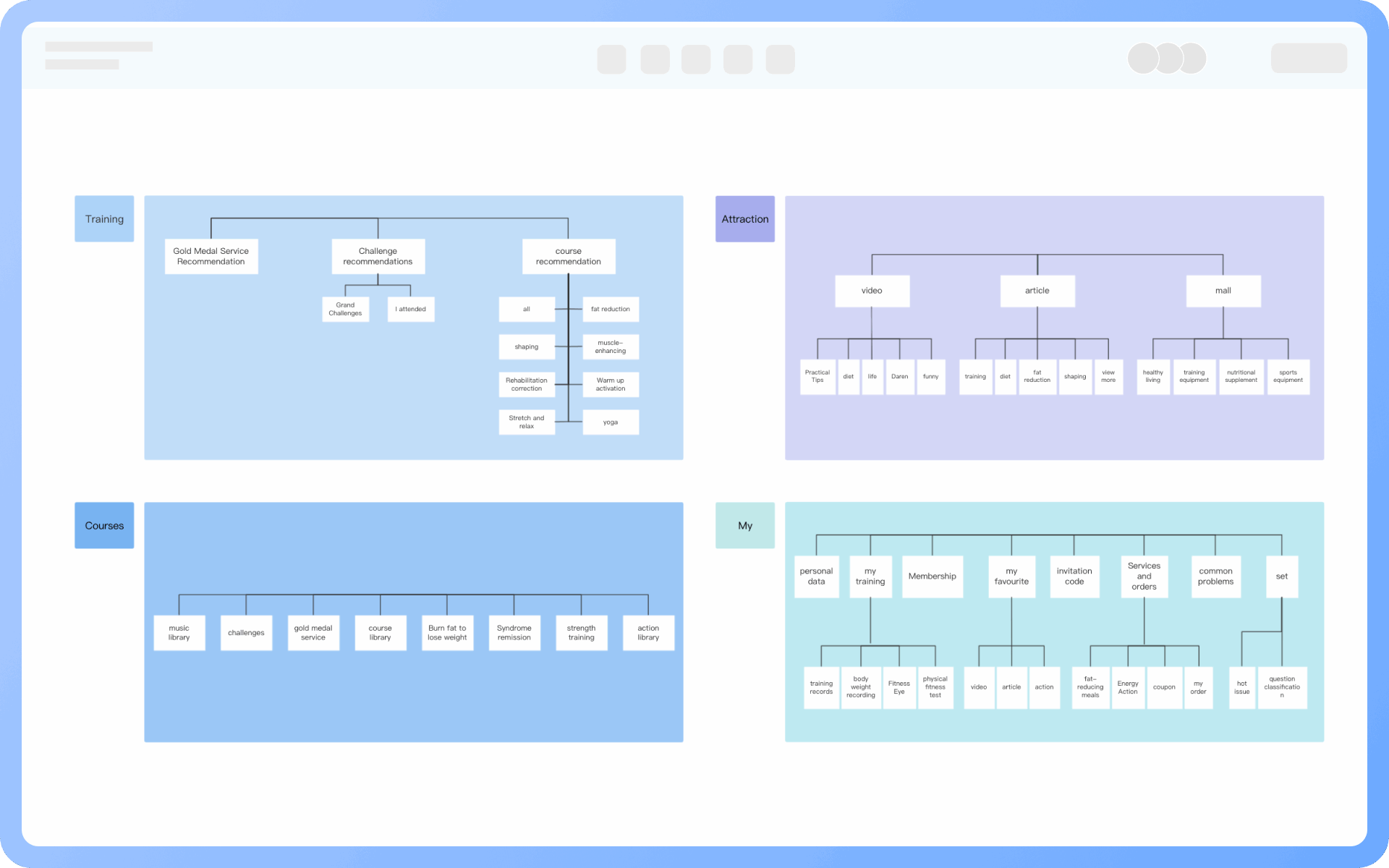

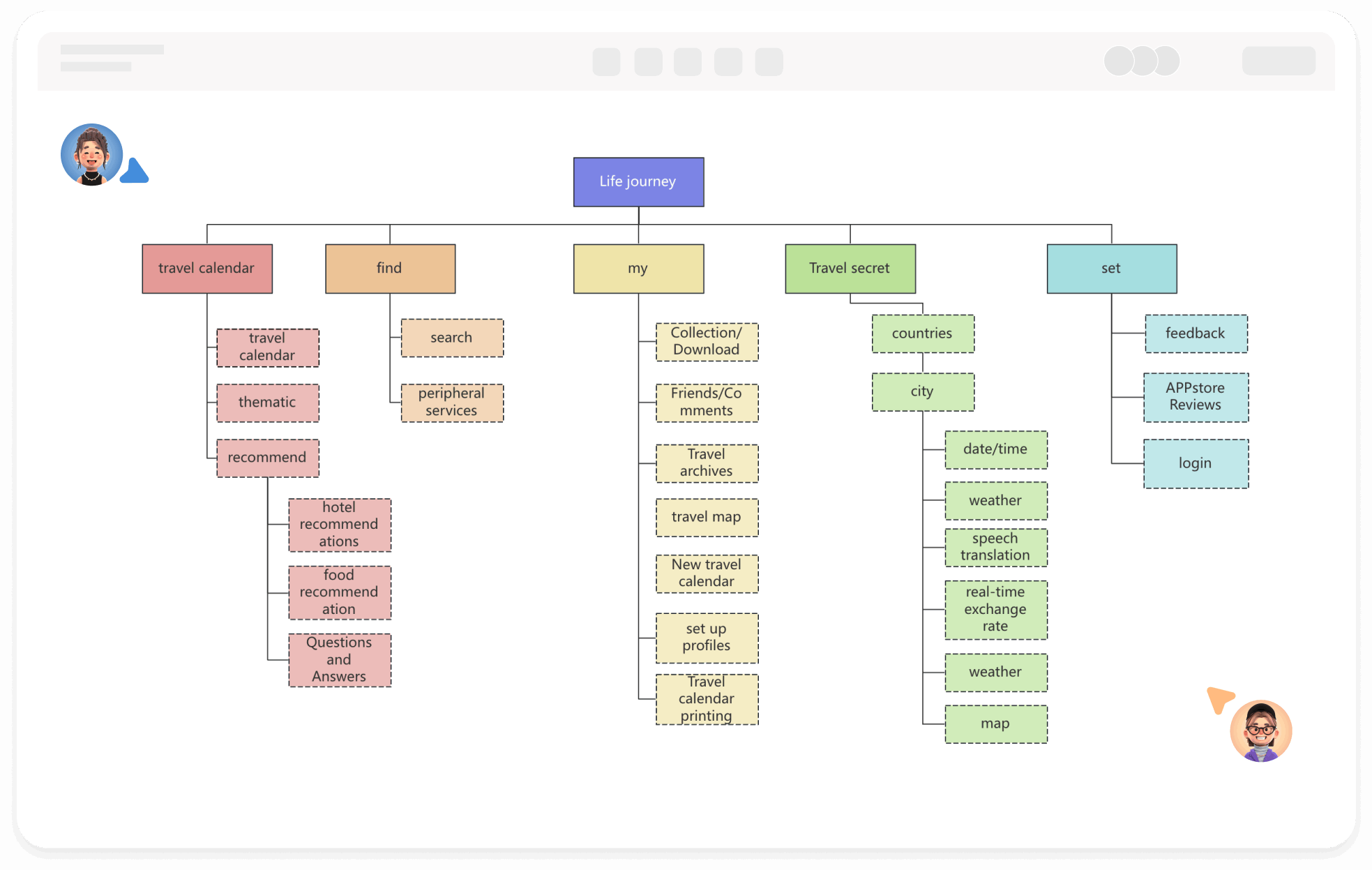

Struktur hierarkis: Juga dikenal sebagai struktur pohon atau struktur radiasi pusat, dalam struktur hierarkis, node memiliki hubungan orangtua-anak dengan node terkait lainnya. Setiap node memiliki node orangtua tetapi mungkin tidak memiliki node anak. Node orangtua tingkat atas disebut node akar.

Struktur matriks: Struktur matriks memungkinkan pengguna untuk bergerak antara node sepanjang dua atau lebih dimensi, akhirnya membantu pengguna menemukan informasi yang mereka inginkan.

Struktur alami: Struktur alami tidak mengikuti pola konsisten apa pun. Node terhubung satu per satu, dan ada koneksi antara node, tetapi tidak ada klasifikasi.

Struktur linier: Dalam struktur linier, pengguna tidak dapat melompat; mereka hanya dapat menelusuri informasi yang sesuai langkah demi langkah secara berurutan.

Dari atas ke bawah: Metode konstruksi dari atas ke bawah didorong oleh lapisan strategis, langsung merancang struktur berdasarkan tujuan produk dan kebutuhan pengguna, digunakan untuk perencanaan produk baru atau redefinisi produk.

Dari bawah ke atas: Metode konstruksi dari bawah ke atas didorong oleh lapisan lingkup, merancang berdasarkan analisis konten yang ada dan kebutuhan fungsional. Ini adalah metode yang paling umum digunakan dalam praktik proyek.

Aplikasi komprehensif: Baik metode konstruksi dari atas ke bawah maupun dari bawah ke atas memiliki kekurangan yang jelas, sehingga cara ideal untuk membangun arsitektur informasi adalah menggunakan aplikasi komprehensif, didorong oleh lapisan strategis dan lingkup, untuk membangun sistem yang sangat adaptif.

Desain situs web: Menunjukkan organisasi konten situs web, membantu pengguna dan desainer memahami struktur situs web.

Perangkat lunak dan basis data: Mengorganisir dan menampilkan modul fungsional perangkat lunak atau catatan basis data untuk meningkatkan kegunaan dan kemudahan pencarian.

Sistem informasi: Merencanakan dan merancang struktur navigasi dan aliran informasi dari sistem informasi besar.
