En la industria de internet, los diagramas de arquitectura son una herramienta importante utilizada para mostrar visualmente la arquitectura de software, sistemas, aplicaciones y las relaciones entre sus componentes. Los tipos comunes de diagramas de arquitectura incluyen diagramas de arquitectura empresarial, diagramas de arquitectura de aplicaciones, diagramas de arquitectura de sistemas, diagramas de arquitectura técnica, diagramas de arquitectura de implementación, diagramas de arquitectura de datos, diagramas de arquitectura de productos, diagramas de arquitectura funcional y diagramas de arquitectura de información.

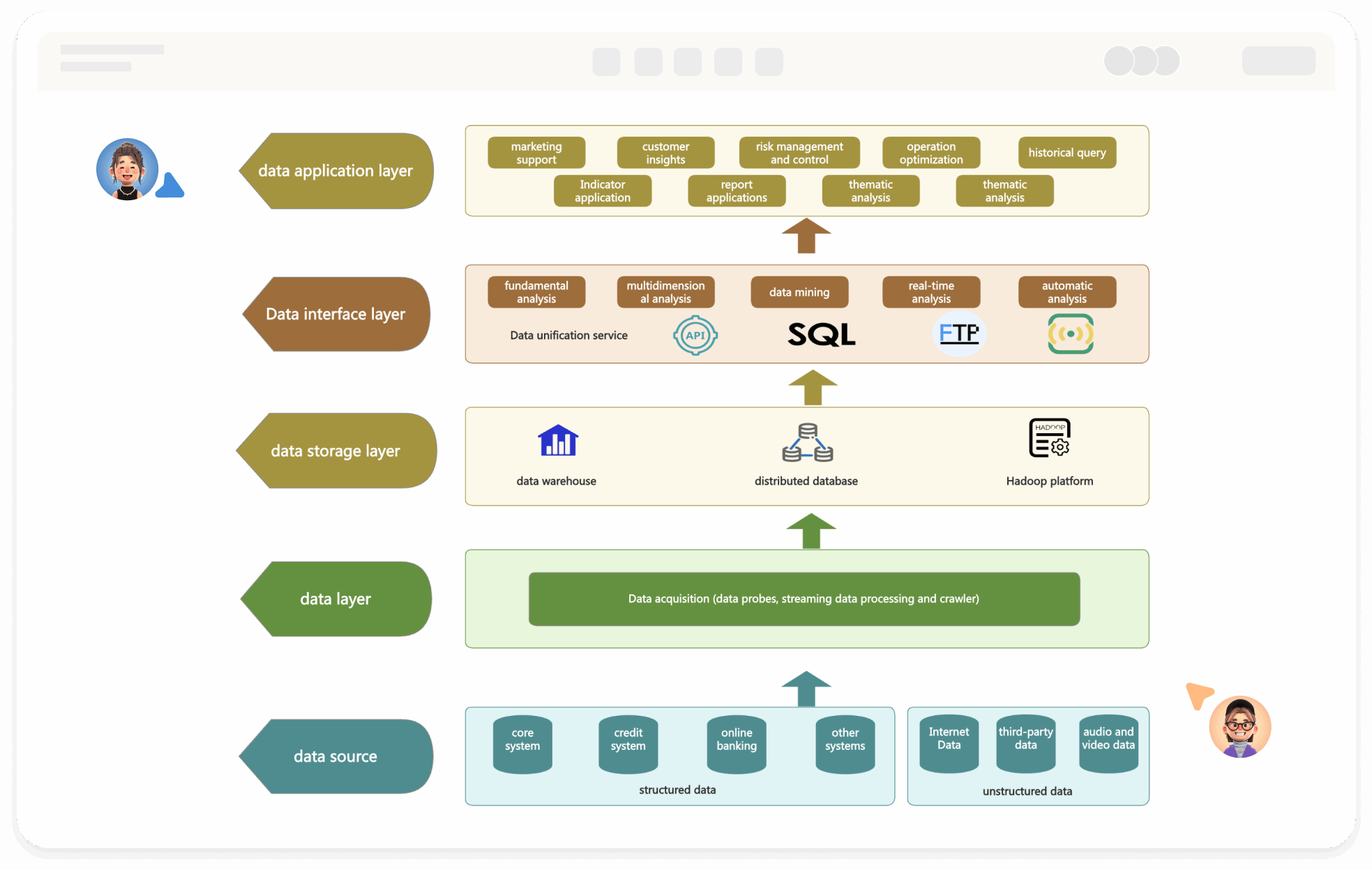

Fuente de Datos: Este es el punto de partida para que los datos ingresen al sistema y pueden ser varios sistemas internos (como ERP, CRM) o sistemas externos (como APIs de terceros, redes sociales).

Almacenamiento de Datos: El sistema de almacenamiento es responsable de la persistencia de datos, incluyendo bases de datos (como bases de datos relacionales, bases de datos NoSQL), almacenes de datos, lagos de datos, etc.

Procesamiento de Datos: El módulo de procesamiento es responsable de limpiar, transformar, agregar datos en bruto para su posterior análisis y uso.

Análisis de Datos: El módulo de análisis proporciona varias herramientas y métodos de análisis para extraer información valiosa de los datos.

Servicio de Datos: Proporciona datos procesados y analizados en forma de APIs u otros servicios para su uso por otros sistemas o usuarios.

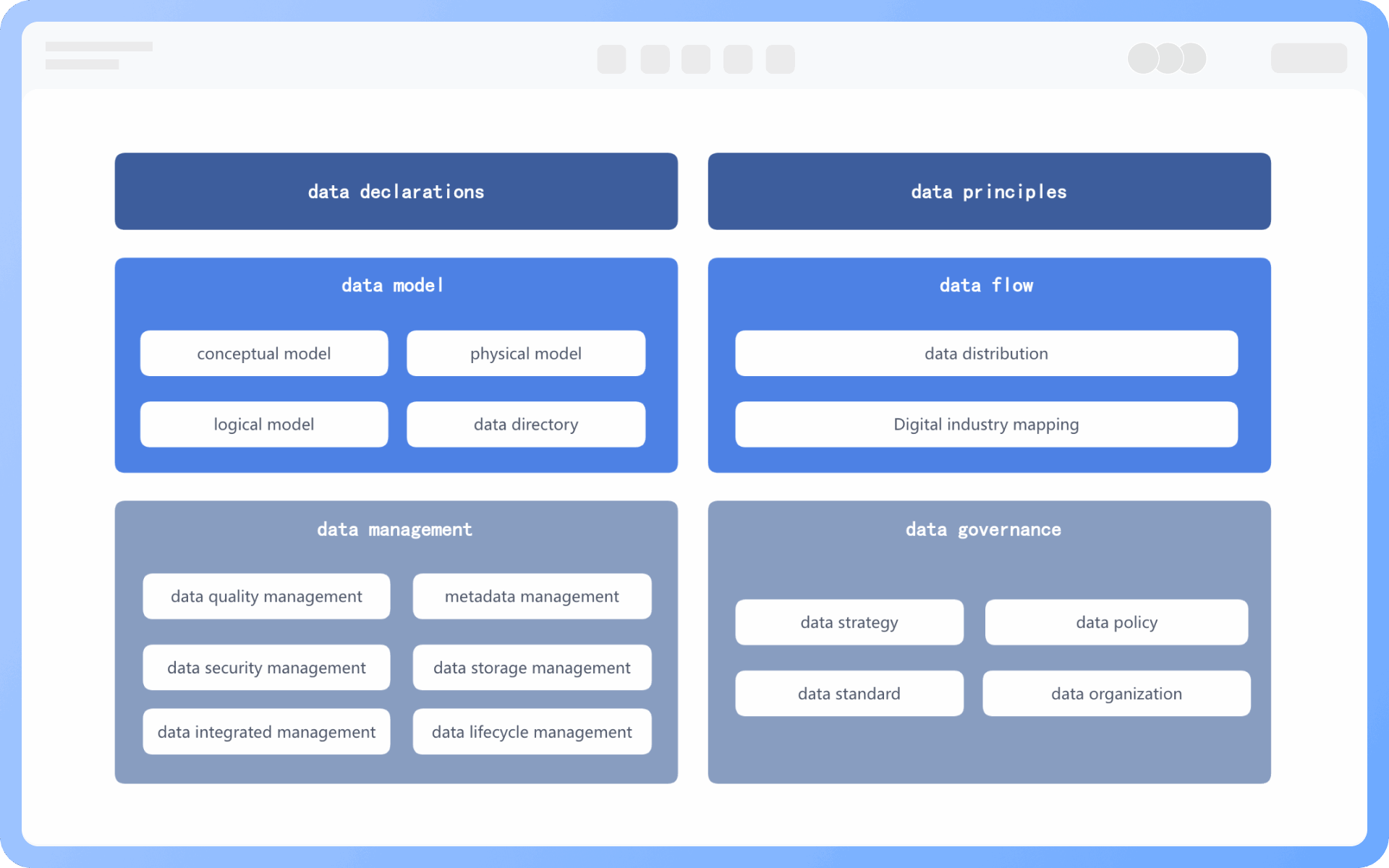

Declaración de Datos: La declaración de trabajo de arquitectura es uno de los documentos clave en el método de desarrollo de arquitectura, describiendo el alcance, métodos, recursos y planes de desarrollo de arquitectura. Define el marco básico y los resultados esperados del proyecto de arquitectura, siendo la declaración de datos una parte de ello.

Principios de Datos: Un conjunto de directrices y directivas fundamentales utilizadas para guiar el diseño e implementación de la arquitectura empresarial, asegurando la consistencia, flexibilidad y escalabilidad de la arquitectura, manteniendo las decisiones de arquitectura consistentes a través de diferentes proyectos y equipos.

Modelo de Datos: Define los elementos de datos, sus atributos y las relaciones entre los elementos de datos. Los resultados incluyen modelos conceptuales, modelos lógicos, modelos físicos, catálogos de datos, etc.

Aclarar el Flujo de Datos, describiendo el proceso de recolección, procesamiento, distribución hasta el consumo de datos desde la fuente

Organizar la Estructura de Datos, mostrando los dominios clave de datos, estructuras de tablas, modelos de datos

Unificar los Estándares de Datos, asistiendo en la clasificación de datos, convenciones de nomenclatura, gobernanza de metadatos

Apoyar la Construcción de la Plataforma, proporcionando una base para construir plataformas de datos intermedias, lagos de datos, almacenes de datos

Apoyar la Gobernanza de Cumplimiento, cumpliendo las necesidades de seguridad de datos, cumplimiento, gestión de datos maestros

La arquitectura de datos aborda principalmente tres cuestiones:

Primero, qué tipo de datos necesita el sistema;

Segundo, cómo almacenar estos datos;

Tercero, cómo diseñar la arquitectura de datos.

Conectar con la Arquitectura Empresarial, analizar las necesidades de datos, identificar tipos de datos, recopilar datos

Diseño del Modelo de Datos, modelo conceptual, modelo lógico, modelo físico

Gobernanza de Datos, cumplimiento de seguridad de datos, gestión de calidad de datos

Compartición y Apertura de Datos, apoyando decisiones empresariales, innovación empresarial
