網絡拓撲圖-網狀拓撲結構解析

1. 單點故障不會導致網絡癱瘓，數據可自動繞行故障節點。
2. 故障節點自動繞行，系統具備自我修復能力。
3. 攻擊者需同時破壞多條鏈路才能阻斷通信，天然抵禦DDoS攻擊和物理破壞。
4. 連接數呈指數增長，大型網絡建設成本高昂。

1. 全連接節點
每個設備至少連接兩個其他節點，形成“節點即中繼”的分佈式架構。
2. 智能路由層
運行OSPF、BGP等路由協議的軟件模塊，實現路徑計算與流量調度。
3. 冗餘鏈路
物理鏈路（光纖/無線）或邏輯隧道（VPN）構成的備用傳輸通道。

1. 路由表學習
每個節點維護一張動態更新的路由表，記錄全網拓撲信息，類似導航軟件實時更新的路況數據庫。
2. 路徑計算
數據發送前，節點通過Dijkstra算法等計算最優路徑，綜合考慮鏈路帶寬、時延、擁塞等因素。
3. 多路徑傳輸
大文件可分割後通過多條路徑並行傳輸，在接收端重組，提升傳輸效率30%-50%。
4. 擁塞規避
當某條鏈路負載超過閾值，節點自動將流量分流至空閒路徑，避免“數字交通擁堵”。

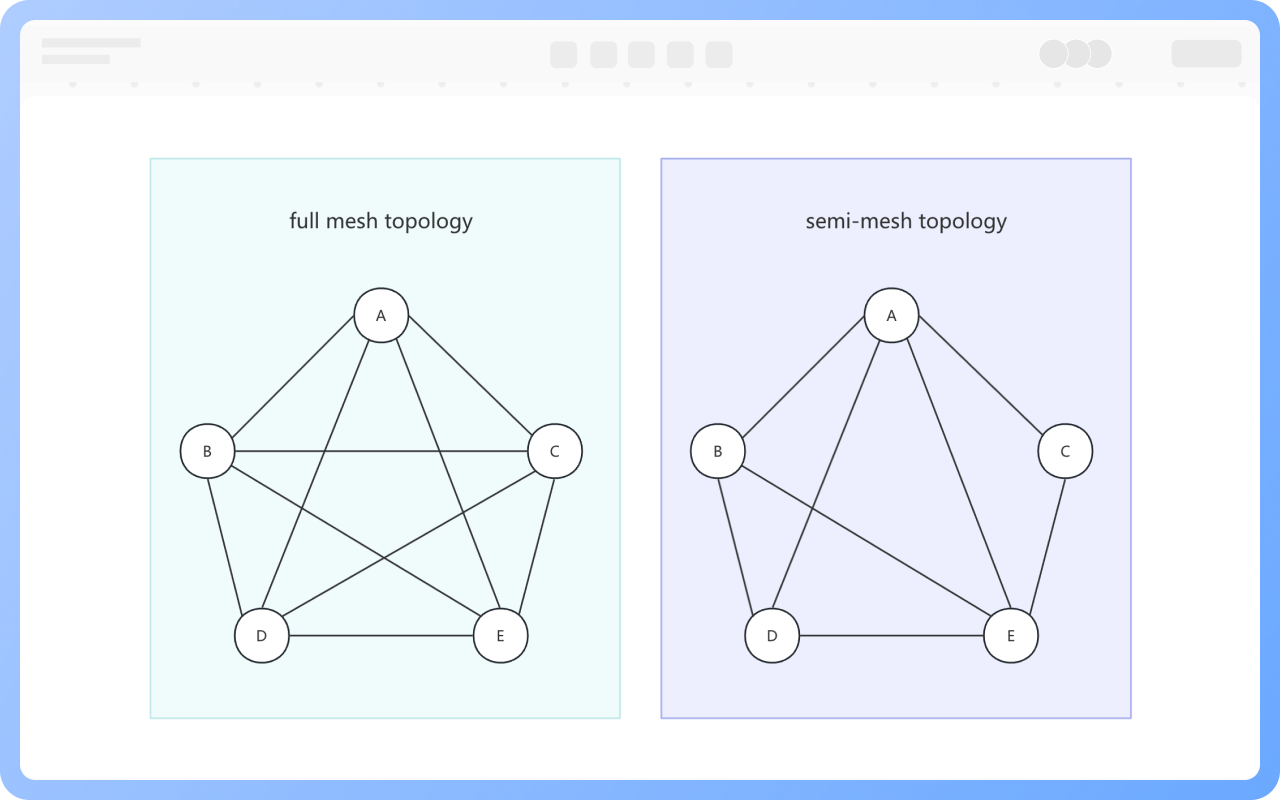

網狀拓撲結構主要分為兩類：全網狀拓撲和半網狀拓撲。
全網狀拓撲中，每個節點均與其他所有節點直接相連，形成完全互聯的網絡，具有高可靠性和低延遲的特點，但成本高昂且管理複雜，適用於互聯網骨幹網、軍事通信系統等對連續性要求極高的場景。
半網狀拓撲則僅關鍵節點間實現全網狀連接，邊緣節點按需接入，通過折中設計實現了成本優化和靈活擴展，同時保留了核心冗餘特性，廣泛應用於企業廣域網、雲計算數據中心等領域。

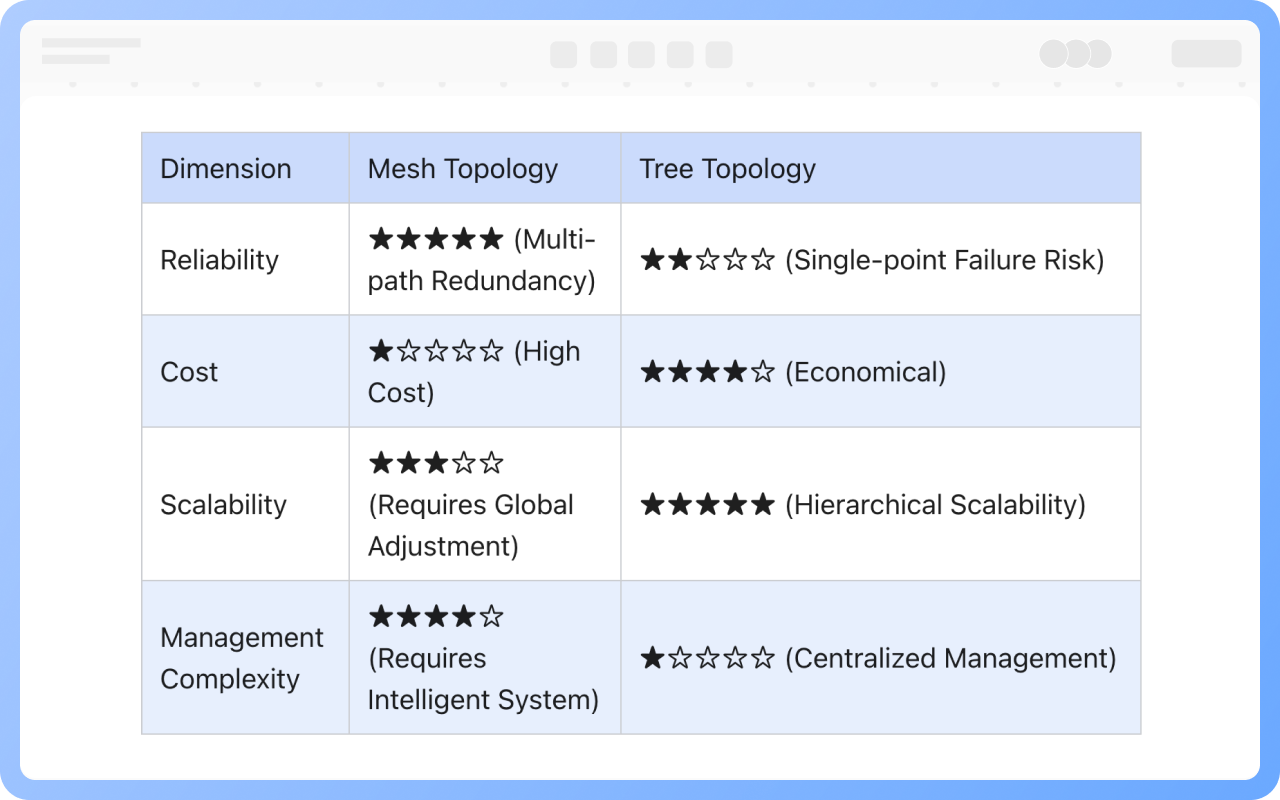

網狀拓撲架構節點間多線直連，像複雜交織的網，連接無固定規則，路徑選擇多樣，容錯強，某鏈路或節點故障，數據可繞行，自癒能力佳。但擴展難度大、成本高，添加節點需調整多連接，故障排查難。

樹形拓撲結構為分層結構，具有根節點和各分支節點，是星型拓撲結構與總線型拓撲結構的混合體，網絡可擴展性方面有明顯優勢，若根節點出現故障，會造成全網不能正常工作，但局部故障隔離能力較強，管理相對簡單，層次清晰，故障定位容易。
