總線型拓樸:定義、特性、應用場景及案例解析

Skye
2025-07-02
780
facebook x

在數位化浪潮席捲全球的今天,網路已成為支撐現代社會運作的隱形脈絡。而網路拓樸圖,正是解讀這龐大系統的「基因圖譜」——它透過直覺的圖形語言,將抽象的網路結構轉化為可分析、可管理的視覺化模型,今天,我們主要介紹網路拓樸圖的常見結構-匯流排型拓樸。

Ⅰ.什麼是總線型拓樸?

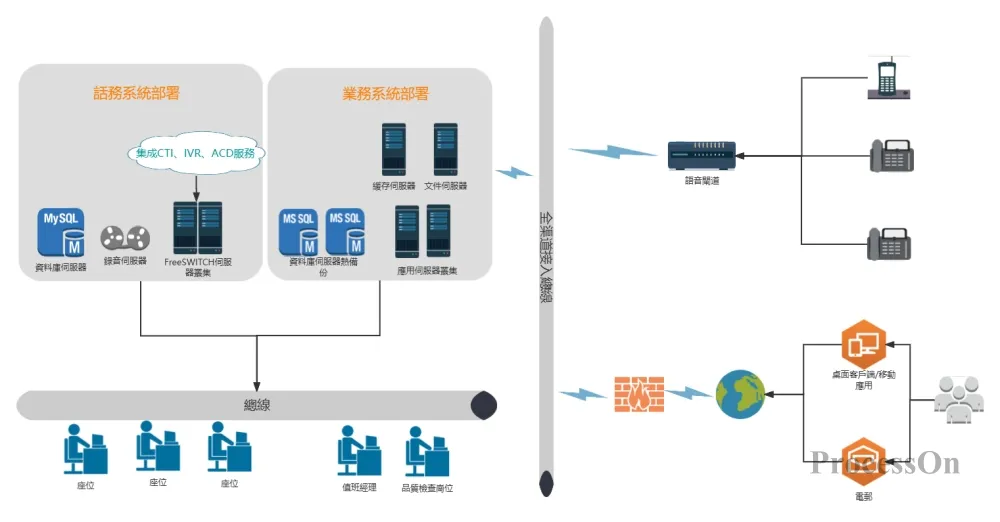

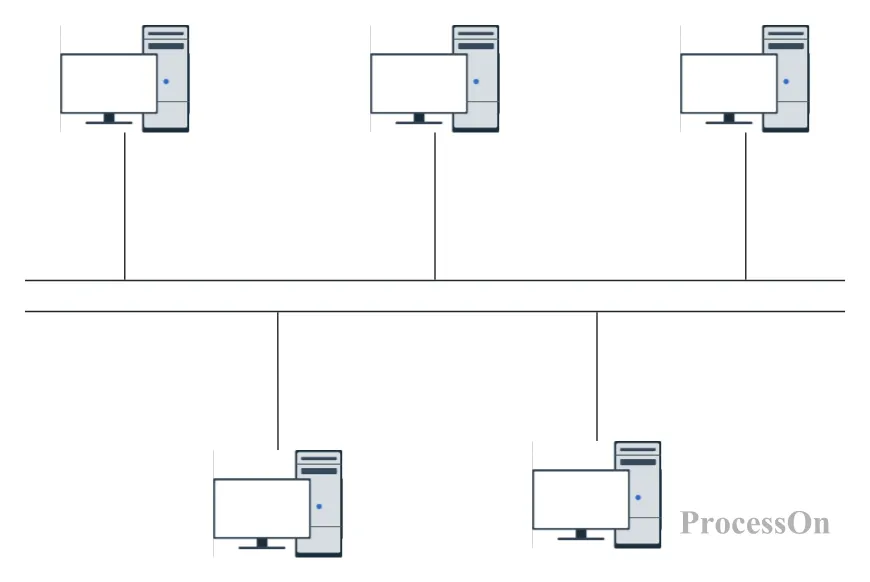

总线型拓扑(Bus Topology)是一种线性网络结构,所有设备通过一条共享的主干电缆(称为“总线”)连接。数据在总线上以广播方式双向传输,任何设备发送的信息都会被总线上的其他设备接收,但只有目标设备会处理该信息。
如同一条高速公路,所有车辆(设备)通过同一车道(总线)行驶,目的地不同的车辆需自行判断是否需要驶离。

Ⅱ. 总线型拓扑的核心特点

1. 结构简单,成本低廉

仅需一根主干电缆和少量连接器,硬件成本显著低于星型、环型等拓扑。适合设备数量少、预算有限的场景。

2. 扩展灵活,但依赖总线

新增設備只需在總線上任意位置接入,無需複雜配置。但總線故障會導致全網癱瘓,且設備數量過多時效能急劇下降。

3. 衝突與廣播問題

所有設備共享頻寬,高負載時易發生資料碰撞(需依賴CSMA/CD等協定協調)。廣播風暴風險低,但隱私性較弱。

Ⅲ.總線型拓樸的組成要素

總線(Bus):作為共享的傳輸介質,通常是單一線纜(如同軸電纜或雙絞線),所有節點透過硬體介面連接至此匯流排。總線負責傳輸節點間的數據,採用廣播方式,即一個節點發送的數據能被總線上所有節點接收。

節點(Nodes):包含電腦、伺服器、印表機等網路設備,每個節點透過對應的硬體介面(如網路介面卡)連接到匯流排。節點具備發送和接收資料的功能,並能辨識目標位址以決定是否處理接收到的資料。

終端電阻(Terminators):安裝在匯流排兩端的裝置,用於阻抗匹配,吸收傳輸末端的訊號能量,防止訊號反射導致幹擾。這對維持訊號完整性至關重要。

連接器與分接頭:連接器用於將節點實際連接到總線,分接頭則是總線上的分支點,允許節點連接到主幹電纜。這些組件確保訊號能有效傳輸,同時需注意分接頭的數量和間距以避免訊號衰減。

Ⅳ.總線型拓樸vs 星型拓樸

維度總線型拓撲星型拓撲
結構線性共享匯流排,單點故障風險高中心化集線器/交換機,單點故障可控
可靠性總線斷裂即全網癱瘓中心節點故障僅影響局部
擴充性簡單但受限於總線長度和設備數量靈活,中心節點支援大量分支
成本低(僅需主幹電纜)較高(需中心設備及更多線纜)
適用場景小型臨時網路、實驗室企業級網路、資料中心

Ⅴ.總線型拓樸的經典案例

案例1:早期乙太網路(10Base2/10Base5)

場景:20世紀80-90年代的小型辦公室網路。

實現:透過同軸電纜建構匯流排,設備以T型連接器接入,終端使用50Ω電阻。

問題:隨著設備增加,碰撞域擴大導致效能下降,最終被星型乙太網路取代。

案例2:工業控制系統(如SCADA)

情境:某些工業環境仍採用簡化版匯流排拓樸(如RS-485匯流排)。

優勢:抗干擾能力強,適合短距離、低速率設備通訊。

風險:需嚴格設計匯流排長度和終端匹配,否則易引發訊號反射。

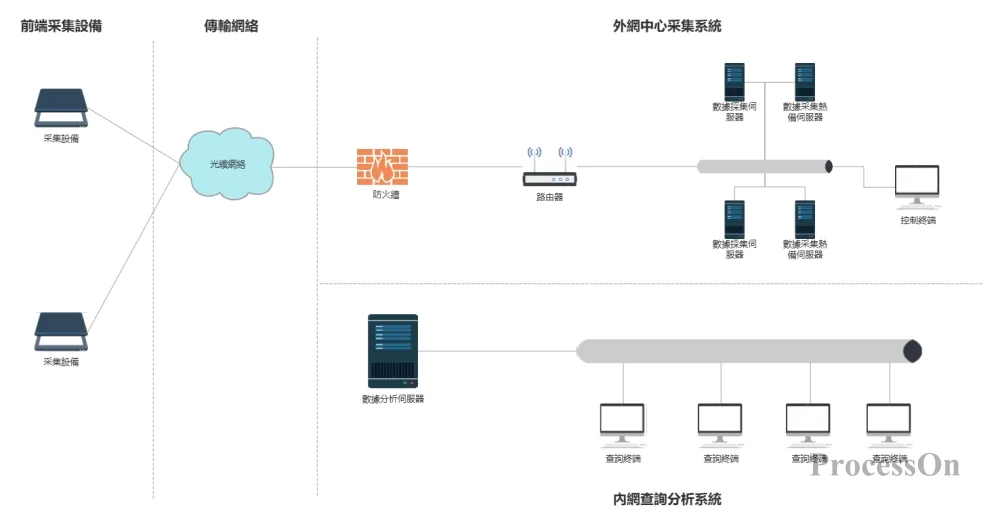

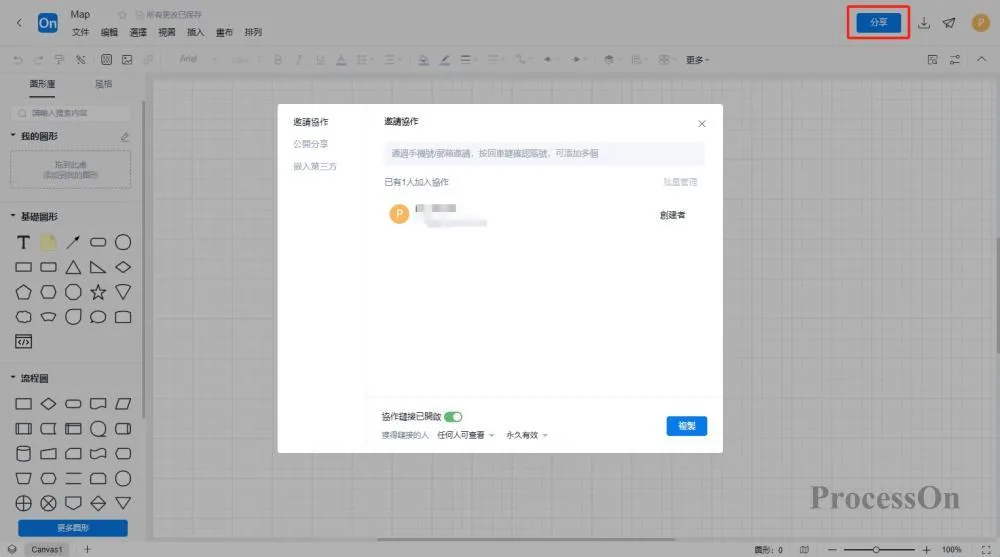

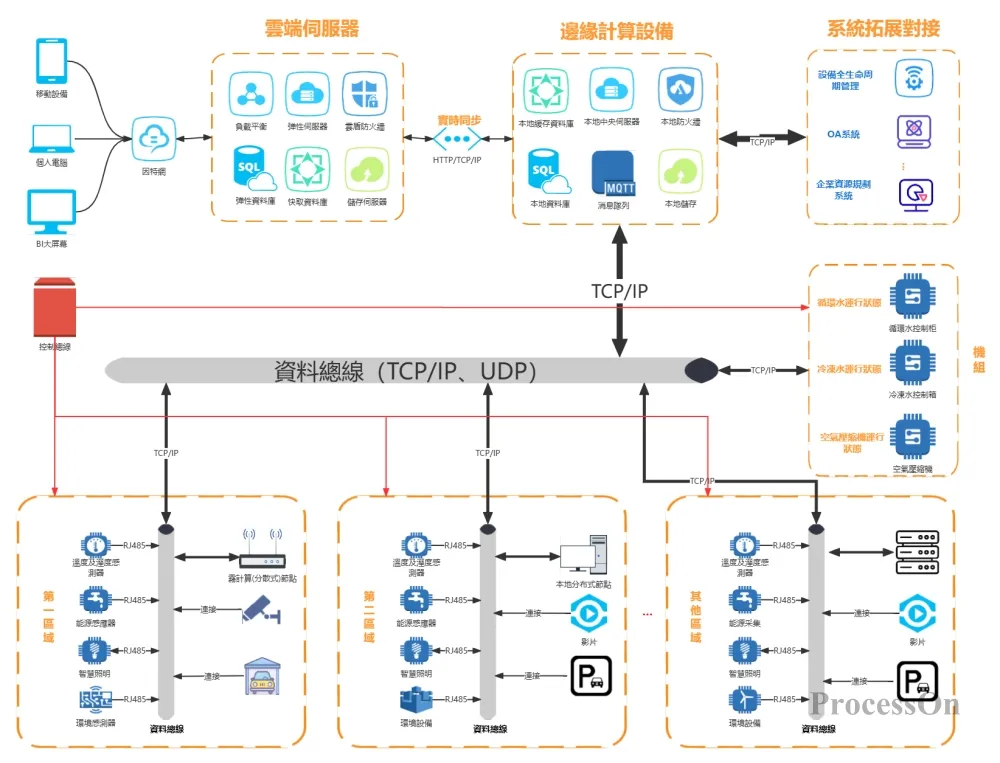

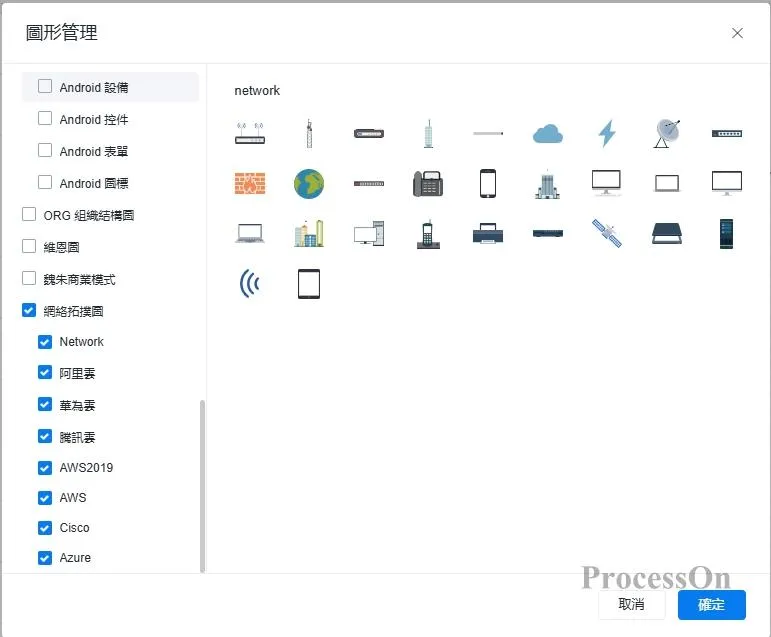

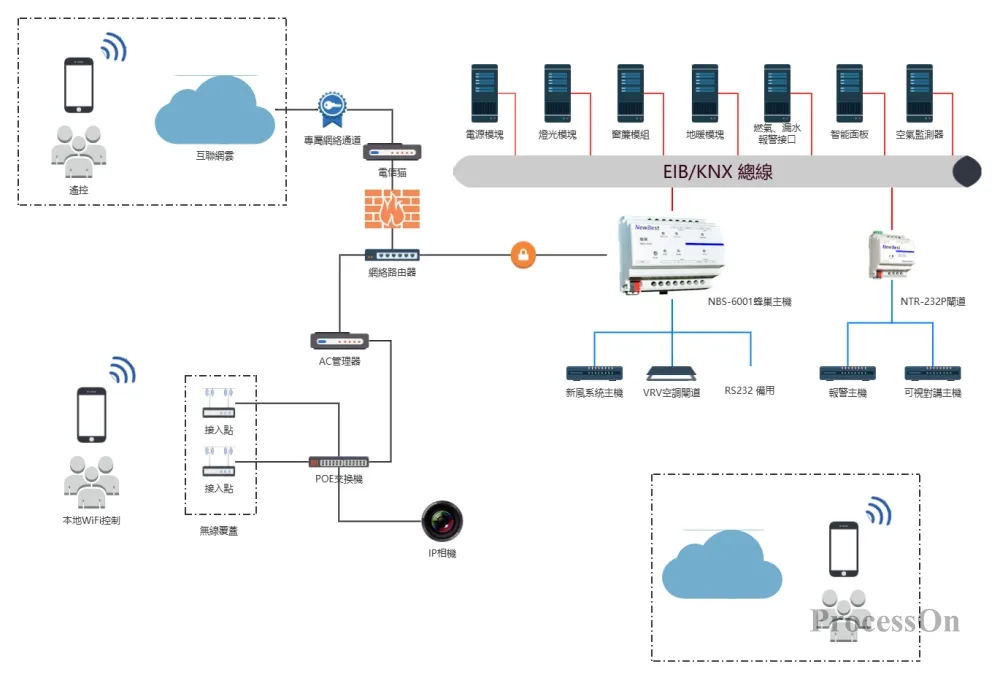

Ⅵ.如何製作總線型拓樸圖?

免費線上協同心智圖流程圖
