Alors que la vague de numérisation déferle sur le monde, Internet est devenu le réseau invisible qui soutient le fonctionnement de la société moderne. Le diagramme de topologie du réseau est la « carte génétique » qui interprète cet immense système. Il transforme la structure abstraite du réseau en un modèle visuel analysable et gérable grâce à un langage graphique intuitif. Aujourd'hui, nous présentons principalement la structure commune du diagramme de topologie de réseau - la topologie de bus.

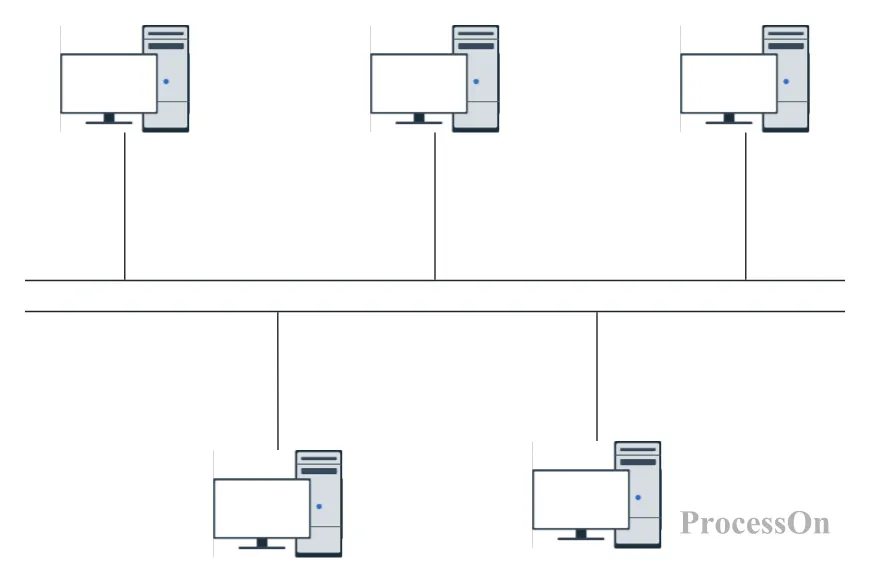

La topologie en bus est une structure de réseau linéaire dans laquelle tous les appareils sont connectés via un câble dorsal partagé (appelé « bus »). Les données sont transmises de manière bidirectionnelle sur le bus en mode diffusion. Les informations envoyées par n’importe quel appareil seront reçues par d’autres appareils sur le bus, mais seul l’appareil cible traitera les informations.
Tout comme sur une autoroute, tous les véhicules (équipements) circulent sur la même voie (bus), et les véhicules ayant des destinations différentes doivent juger eux-mêmes s'ils doivent partir.
1. Structure simple et faible coût
Un seul câble dorsal et quelques connecteurs sont nécessaires, et le coût du matériel est nettement inférieur à celui des topologies telles que l'étoile et l'anneau. Convient aux scénarios avec un petit nombre d'appareils et un budget limité.
2. Extension flexible, mais dépendante du bus
De nouveaux appareils peuvent être ajoutés en les connectant simplement n'importe où sur le bus sans configuration compliquée. Cependant, une panne de bus peut entraîner la défaillance de l’ensemble du réseau et les performances peuvent chuter considérablement lorsqu’il y a trop de périphériques.
3. Conflits et problèmes de diffusion
Tous les appareils partagent la bande passante et des collisions de données sont susceptibles de se produire sous une charge élevée (nécessite de s'appuyer sur CSMA/CD et d'autres protocoles pour la coordination). Le risque de tempêtes de diffusion est faible, mais la confidentialité est fragile.
Bus : un support de transmission partagé, généralement un seul câble (tel qu'un câble coaxial ou une paire torsadée), auquel tous les nœuds sont connectés via des interfaces matérielles. Le bus est responsable de la transmission des données entre les nœuds de manière diffusée, c'est-à-dire que les données envoyées par un nœud peuvent être reçues par tous les nœuds du bus.
Nœuds : périphériques réseau, notamment ordinateurs, serveurs, imprimantes, etc. Chaque nœud est connecté au bus via une interface matérielle correspondante (telle qu'une carte d'interface réseau). Le nœud a pour fonction d'envoyer et de recevoir des données et peut identifier l'adresse de destination pour décider de traiter ou non les données reçues.
Terminateurs : Dispositifs installés aux deux extrémités du bus pour l'adaptation d'impédance, l'absorption de l'énergie du signal à la fin de la transmission et la prévention des interférences causées par la réflexion du signal. Ceci est essentiel pour maintenir l’intégrité du signal.
Connecteurs et prises : les connecteurs sont utilisés pour connecter physiquement les nœuds au bus, tandis que les prises sont des points de branchement sur le bus qui permettent de connecter les nœuds au câble principal. Ces composants garantissent que le signal peut être transmis efficacement, et une attention particulière doit être portée au nombre et à l'espacement des prises pour éviter la dégradation du signal.
| Dimensions | Topologie de bus | Topologie en étoile |
| structure | Bus linéaire partagé, risque élevé de défaillance d'un point unique | Concentrateur/commutateur centralisé, point de défaillance unique contrôlable |
| fiabilité | Si le bus tombe en panne, tout le réseau sera paralysé | La défaillance du nœud central n'affecte que le nœud local |
| Évolutivité | Simple mais limité par la longueur du bus et le nombre d'appareils | Flexible, le nœud central prend en charge un grand nombre de branches |
| coût | Faible (seul le câble dorsal est requis) | Plus haut (nécessite un équipement central et plus de câbles) |
| Scénarios applicables | Petits réseaux temporaires, laboratoires | Réseau de niveau entreprise, centre de données |
Cas 1 : Ethernet primitif (10Base2/10Base5)
Scénario : Petits réseaux de bureaux dans les années 1980 et 1990.
Mise en œuvre : Le bus est construit à l'aide de câbles coaxiaux et les appareils sont connectés avec des connecteurs de type T et terminés par des résistances de 50 Ω.
Problème : à mesure que le nombre d'appareils augmentait, le domaine de collision s'est étendu, entraînant une dégradation des performances, et il a finalement été remplacé par Ethernet en étoile.
Cas 2 : Systèmes de contrôle industriels (tels que SCADA)
Scénario : Certains environnements industriels utilisent encore des topologies de bus simplifiées (comme le bus RS-485).
Avantages : Forte capacité anti-interférence, adaptée aux communications d'appareils à courte distance et à faible débit.
Risque : La longueur du bus et la correspondance des bornes doivent être strictement conçues, sinon une réflexion du signal peut se produire.
ProcessOn est un outil de dessin en ligne qui prend en charge le dessin de différents types de diagrammes de topologie de réseau, fournit un grand nombre de modèles de diagrammes de topologie de réseau et prend en charge l'édition collaborative en ligne multi-personnes.
1. Connectez-vous à ProcessOn , accédez à la page Fichiers personnels et sélectionnez Créer un nouvel organigramme.

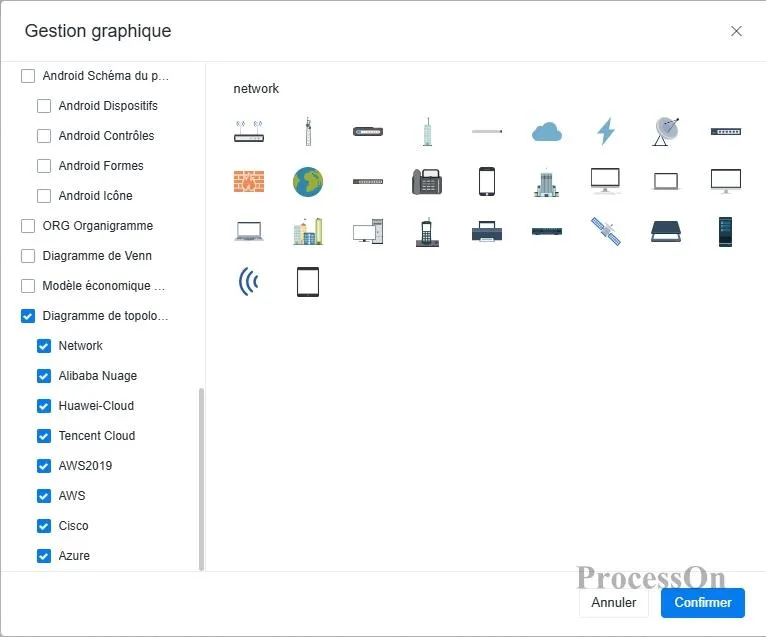

2. Cliquez sur « Plus de graphiques » dans le coin inférieur gauche et sélectionnez le type d’icône de topologie réseau en fonction des besoins de l’entreprise.
3. Faites glisser les icônes des appareils (ordinateurs, serveurs, etc.) sur le canevas et connectez-les avec des symboles de bus. Ajoutez des descriptions telles que la résistance du terminal et le type de connecteur, et utilisez des couleurs pour distinguer les différents rôles de l'appareil.

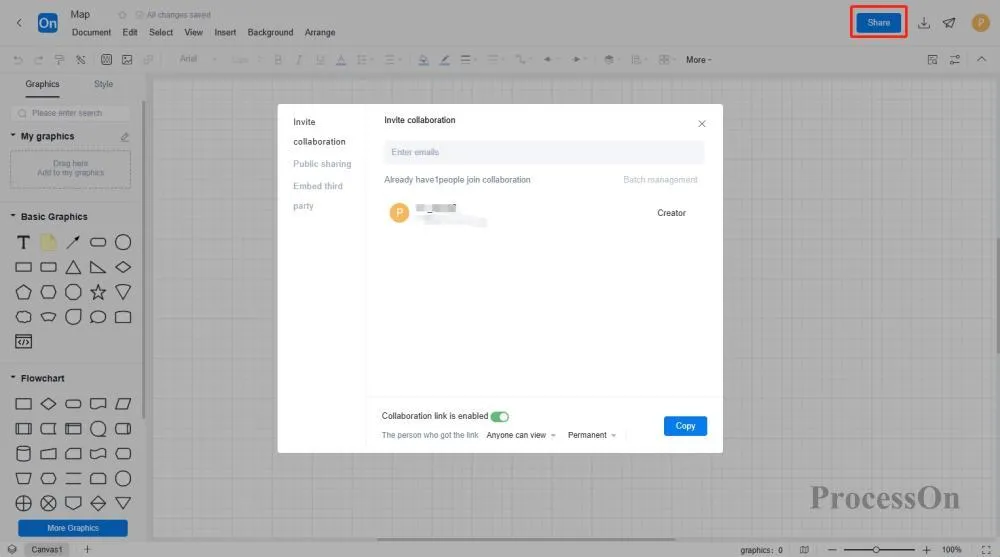

4. avoir terminé la carte topologique , cliquez sur le bouton « Exporter » dans le coin supérieur droit de la page, sélectionnez le format d'exportation approprié (tel que PNG, JPEG, PDF, etc.) et enregistrez la carte topologique localement. Vous pouvez également cliquer sur le bouton « Partager » pour générer un lien de partage afin de partager le graphique avec des collègues ou des clients .
Ⅶ. Modèle de diagramme de topologie de bus
Voici quelques modèles de diagrammes de topologie de bus partagés dans la communauté de modèles ProcessOn .
Diagramme de topologie du réseau système

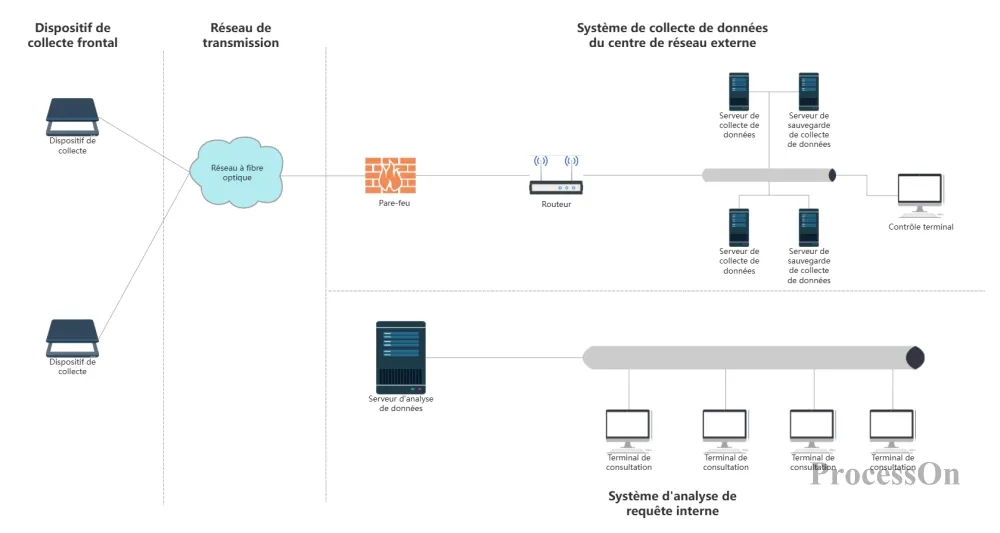

Diagramme de topologie de réseau dédié - type de bus

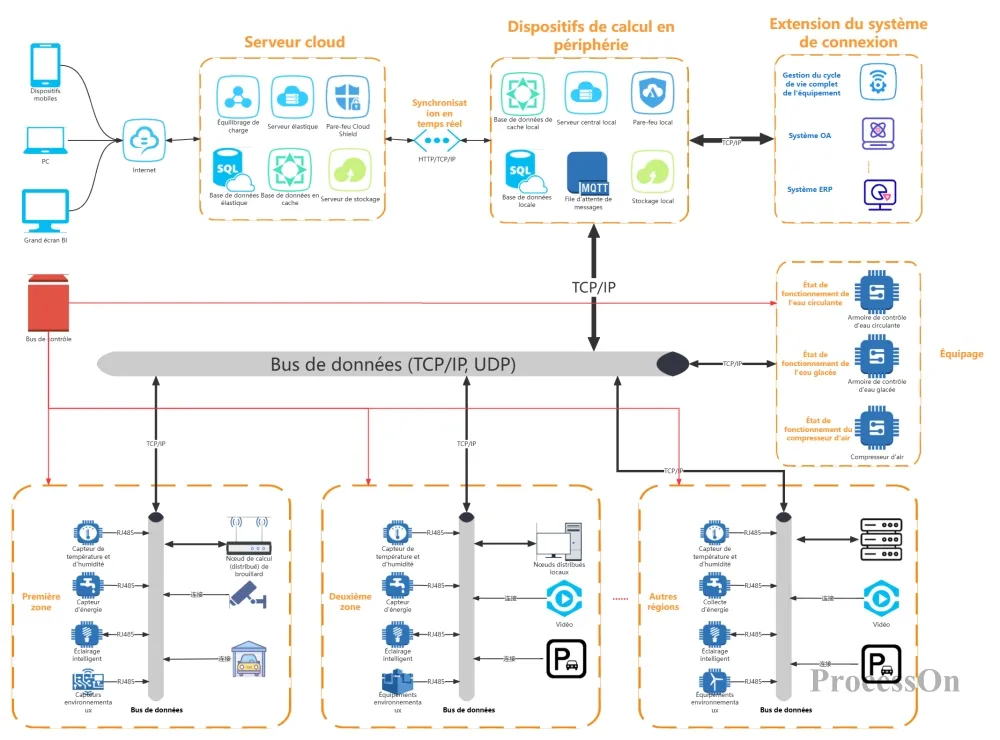

Topologie du réseau du système de parc intelligent

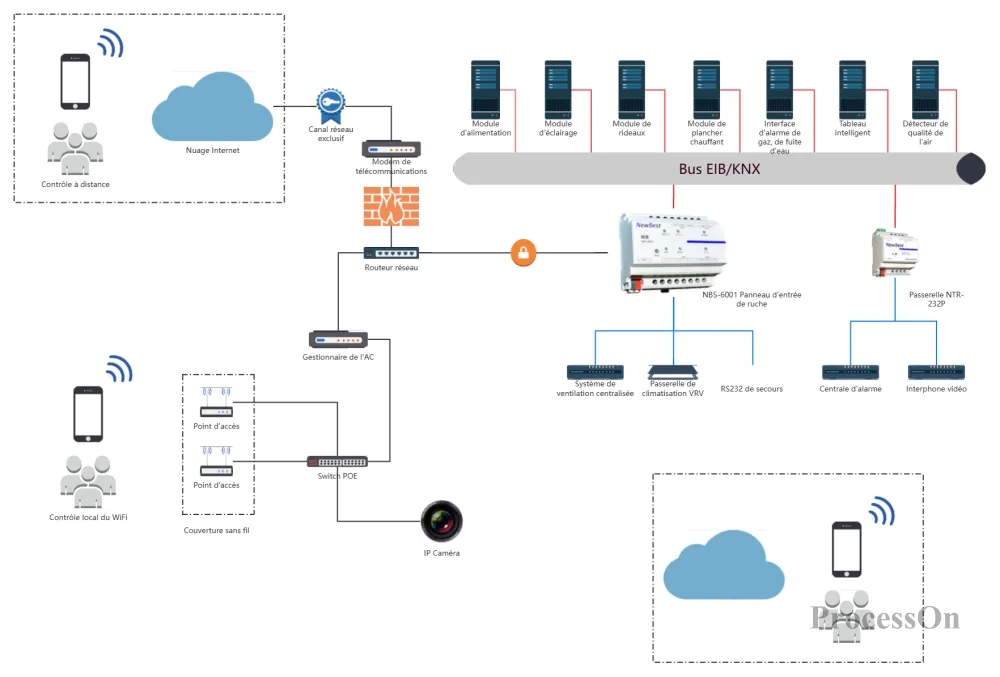

Topologie du système de maison intelligente - Topologie du bus
Bien que la topologie en bus ne soit plus le choix dominant pour les réseaux modernes, son concept de « conception minimaliste » mérite toujours d'être étudié. Que vous dessiniez des schémas de contrôle industriel, que vous enseigniez des présentations ou que vous optimisiez des solutions de réseau temporaires, un outil de topologie flexible peut rendre une logique complexe claire en un coup d'œil.
