조달은 원자재 조달 및 장비 구매부터 사무용품 청구에 이르기까지 거의 모든 부서와 관련된 필수적인 비즈니스 운영 요소입니다. 그러나 많은 기업의 조달 프로세스는 승인 절차의 혼란, 책임 소재의 불명확, 허술한 공급업체 관리, 긴 지급 주기 등 여러 문제점을 안고 있습니다. 이러한 문제들은 최소한 비효율성을 초래할 뿐만 아니라, 최악의 경우 규정 준수 위험이나 부패로 이어질 수 있습니다.
조달 관리를 표준화하고 투명하며 추적 가능하게 만드는 방법은 무엇일까요? 해답은 명확한 조달 흐름도를 만드는 것입니다. 이 글에서는 조달 흐름도의 정의, 핵심 가치, 표준 기호, 작성 단계 등을 체계적으로 설명하고, 몇 가지 전문적인 조달 흐름도 템플릿을 소개 합니다 .
구매 프로세스 흐름도는 기업의 전체 구매 프로세스를 시각적으로 나타내는 도구입니다. 기업의 구매 전략, 내부 통제 요건, 공급망 특성 등을 고려하여 구매 활동을 일련의 단계로 나누고, 각 단계는 투입 요소, 산출물, 담당자, 의사결정 규칙을 명확하게 정의합니다. 구매 요구사항 제출부터 최종 결제까지 모든 단계를 포괄하며, 가격 문의, 가격 비교, 공급업체 선정, 주문 승인, 상품 수령 및 검수, 송장 검증, 자금 지급 등을 포함합니다.
기업은 조달 프로세스 흐름도를 통해 다음과 같은 작업을 수행할 수 있습니다.
각 단계별 책임 부서와 직책을 명확하게 정의하십시오.
필요한 통제 지점(예산/예산 외 승인, 긴급 조달을 위한 그린 채널 등)을 설정하십시오.
병목 현상과 중복을 파악하고 프로세스를 최적화합니다.
신입 사원을 위한 표준 업무 절차를 제공하십시오.
감사 및 내부 통제의 기반을 제공하기 위해.
기업 규모와 조달 특성에 따라 조달 프로세스는 여러 유형으로 나눌 수 있으며, 이에 따른 흐름도 또한 다릅니다.
일반 조달 프로세스: 생산 자재가 아닌 품목이나 저가 품목 조달에 적용되며, 비교적 간단한 단계로 구성됩니다.
입찰 및 조달 프로세스: 대량 또는 고가 조달에 적용되며, 입찰 공고, 입찰, 입찰 평가와 같은 복잡한 단계를 포함합니다.
긴급 조달 절차: 갑작스러운 필요에 대비한 간소화된 승인 절차가 적용되지만, 추후 별도의 승인을 받아야 합니다.
프레임워크 계약 조달 프로세스: 공급업체와 장기 계약을 체결하고 각 구매 건에 대해 직접 주문합니다.
수입 조달 절차: 세관 신고, 상품 검사, 외환 거래 등과 같은 특별 절차를 포함합니다.
유형에 관계없이 핵심 프로세스는 동일합니다. 아래에서는 가장 일반적인 일반 구매 프로세스를 예로 들어 자세히 설명하겠습니다.
담당 분야: 수요 부서, 구매 부서, 재무 부서, 고위 경영진, 공급업체.
활동 단계: 신청서 제출, 가격 문의, 가격 비교, 승인, 주문, 상품 수령, 검수 및 결제.
평가 항목: 예산 초과 여부? 입찰 필요 여부? 인수성 테스트를 통과했는지 여부?
문서/양식: 구매 요청서, 문의서, 견적서, 구매 주문서, 창고 입고증, 송장.
흐름 방향: 활동 간의 순서 및 데이터 전달.
비즈니스 프로세스 다이어그램과 유사하게 일반적으로 사용되는 기호는 다음과 같습니다.
둥근 사각형/직사각형: 활동(예: "구매 요청서 작성").
다이아몬드: 판단/결정 (예: "금액이 50,000을 초과합니까?")
평행사변형: 입력/출력 문서(예: "구매 주문서").
수영 레인(수평/수직 구분): 서로 다른 역할을 구분합니다.
화살표: 흐름 방향.
원: 시작/끝.
1단계: 프로세스의 범위와 목표를 정의합니다 . 조달 행위를 표준화하고 위험을 예방하기 위해 프로세스의 시작점(직원이 구매 요청을 제출하는 시점)과 종료점(결제 완료 시점)을 결정합니다.
2단계: 수요 담당자 , 부서 관리자 , 구매 전문가 , 구매 관리자 , 외부 공급업체 , 창고 관리자 , 재무 담당자 등 관련된 모든 역할을 나열합니다 .
3단계: 주요 활동들을 시간 순서대로 적어보세요 .
4단계: 스윔레인 다이어그램(교차 기능 흐름도)을 그립니다.
ProcessOn에서 "스윔레인 차트" 템플릿을 선택하여 새 차트를 만듭니다. 스윔레인을 가로 또는 세로로 설정하고 , 활성 노드를 배치하고, 의사 결정 기준을 추가합니다 .
5 단계 : 관련 부서와 협의하여 순서도가 실제 프로세스와 일치하는지 확인합니다. 논의 사항에는 긴급 조달을 위한 신속 처리 절차가 있는지, 반품 및 교환은 어떻게 처리되는지, 제품 검수에 실패할 경우 어떻게 되는지 등이 포함될 수 있습니다. 이러한 비정상적인 프로세스는 하위 프로세스로 보완할 수 있습니다.
6 단계 : 완성된 조달 프로세스 흐름도를 PNG 또는 PDF 파일로 내보내거나, 조달 정책 문서에 삽입하거나, 인쇄하여 조달 부서에 게시하십시오.
완성도 높은 조달 프로세스 흐름도는 "정상적인 경로"뿐만 아니라 발생 가능한 다양한 비정상 상황까지 고려해야 합니다.
승인 거부: 부서장이 신청을 거부하는 경우, 해당 신청은 수정 또는 취소를 요청한 직원에게 반환됩니다.
가격이 예산을 초과하는 경우: 가격 비교 결과가 예산을 초과하면 새로운 가격 문의 또는 입찰 절차를 시작해야 합니다.
제품이 합격 기준을 충족하지 못하는 경우, 공급업체에 반품하고 품질 이상을 기록한 후 교환 또는 환불을 요청하십시오.
송장 불일치: 송장에 기재된 주문 금액 또는 수량이 일치하지 않을 경우, 재발행을 위해 공급업체로 반송됩니다.
긴급 조달: 일부 승인 절차를 생략하되, 나중에 최종 승인을 하고 사유를 명시하십시오.
이러한 분기는 마름모꼴 결정 상자와 여러 개의 출구를 사용하여 나타낼 수 있습니다. 예를 들어, "승인" 노드 다음에 "적격 여부?" 판단을 추가합니다. 예 → 상품 승인; 아니오 → 상품 반품.

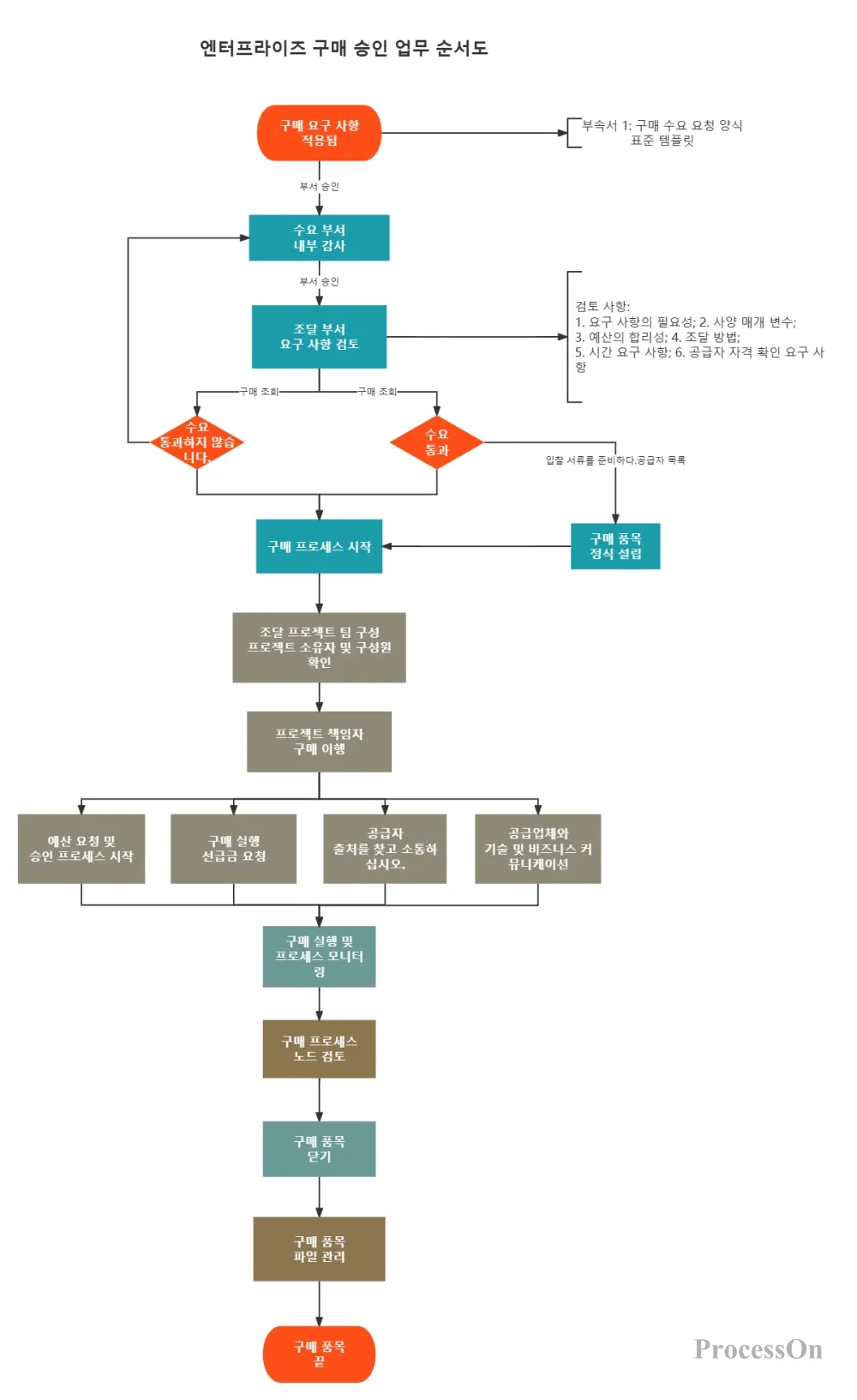

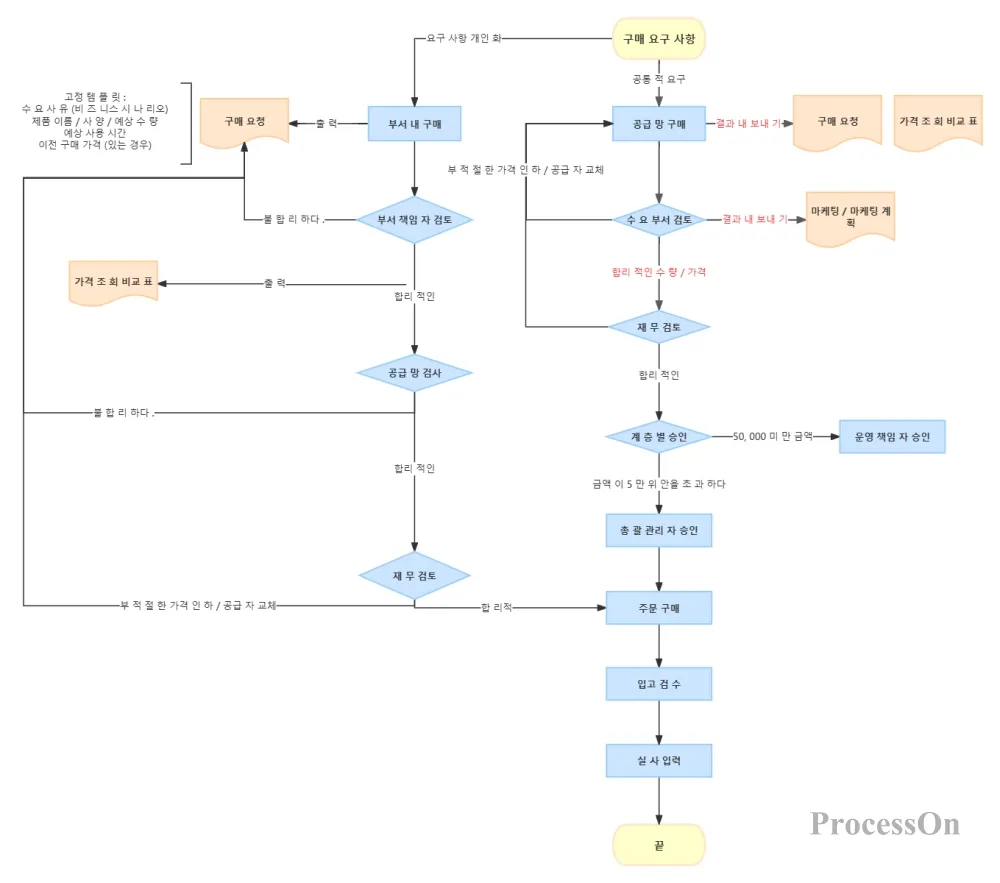

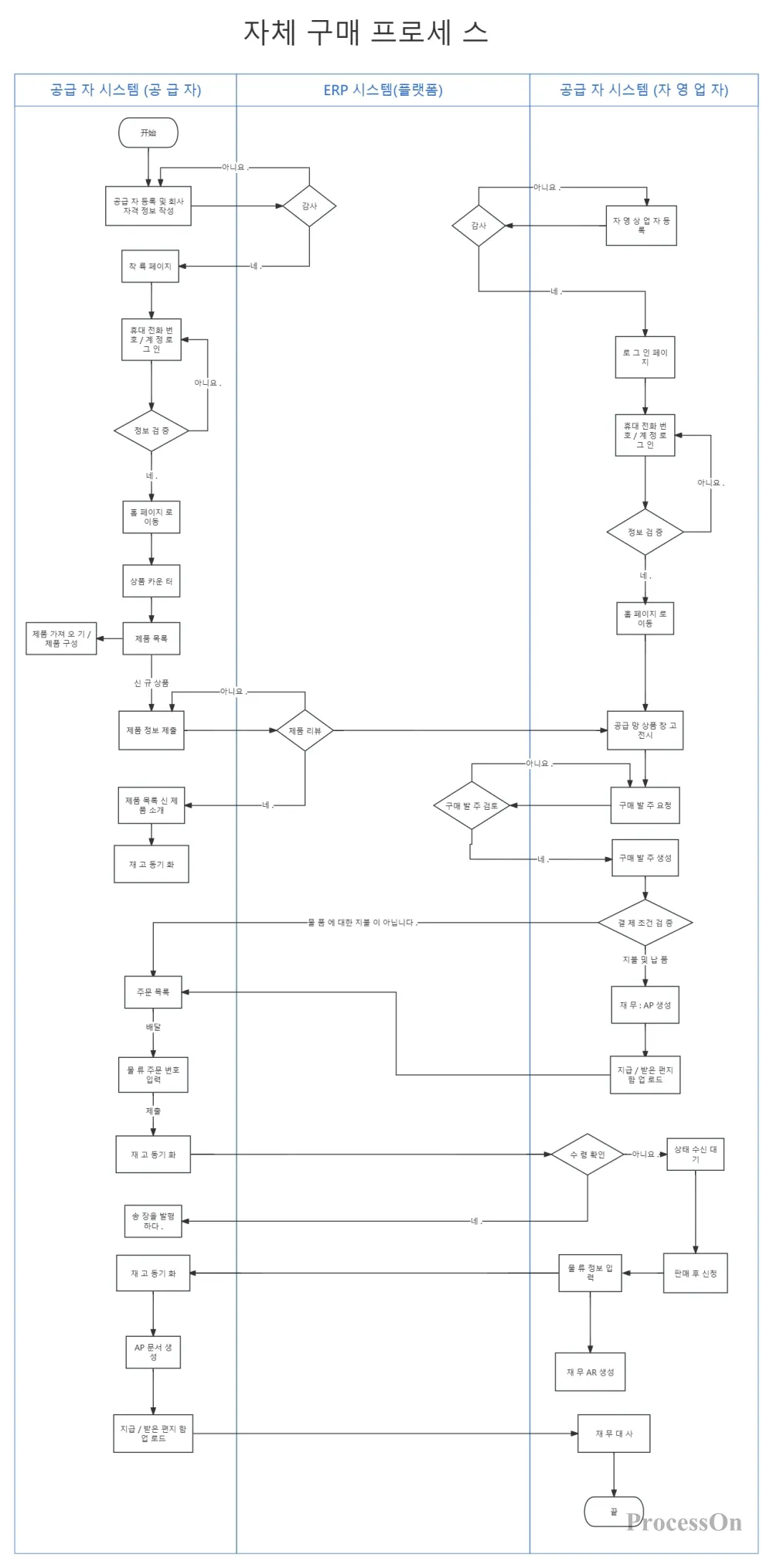

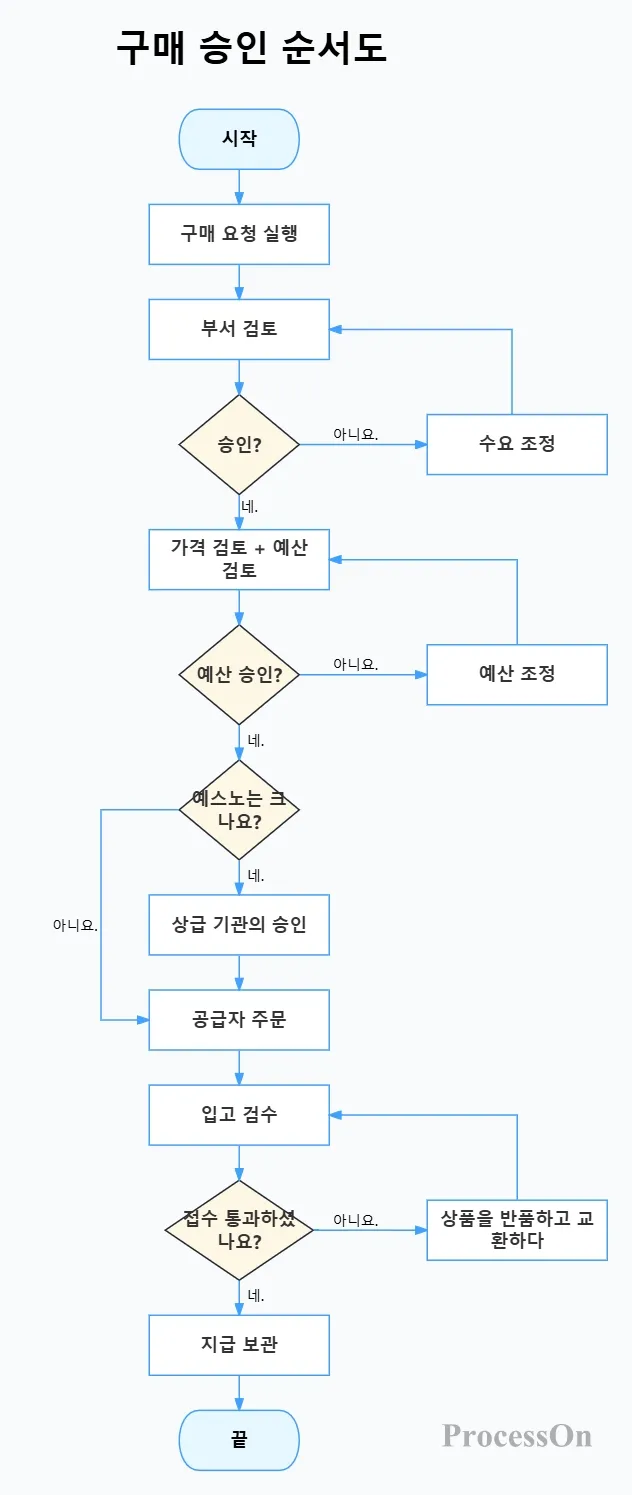

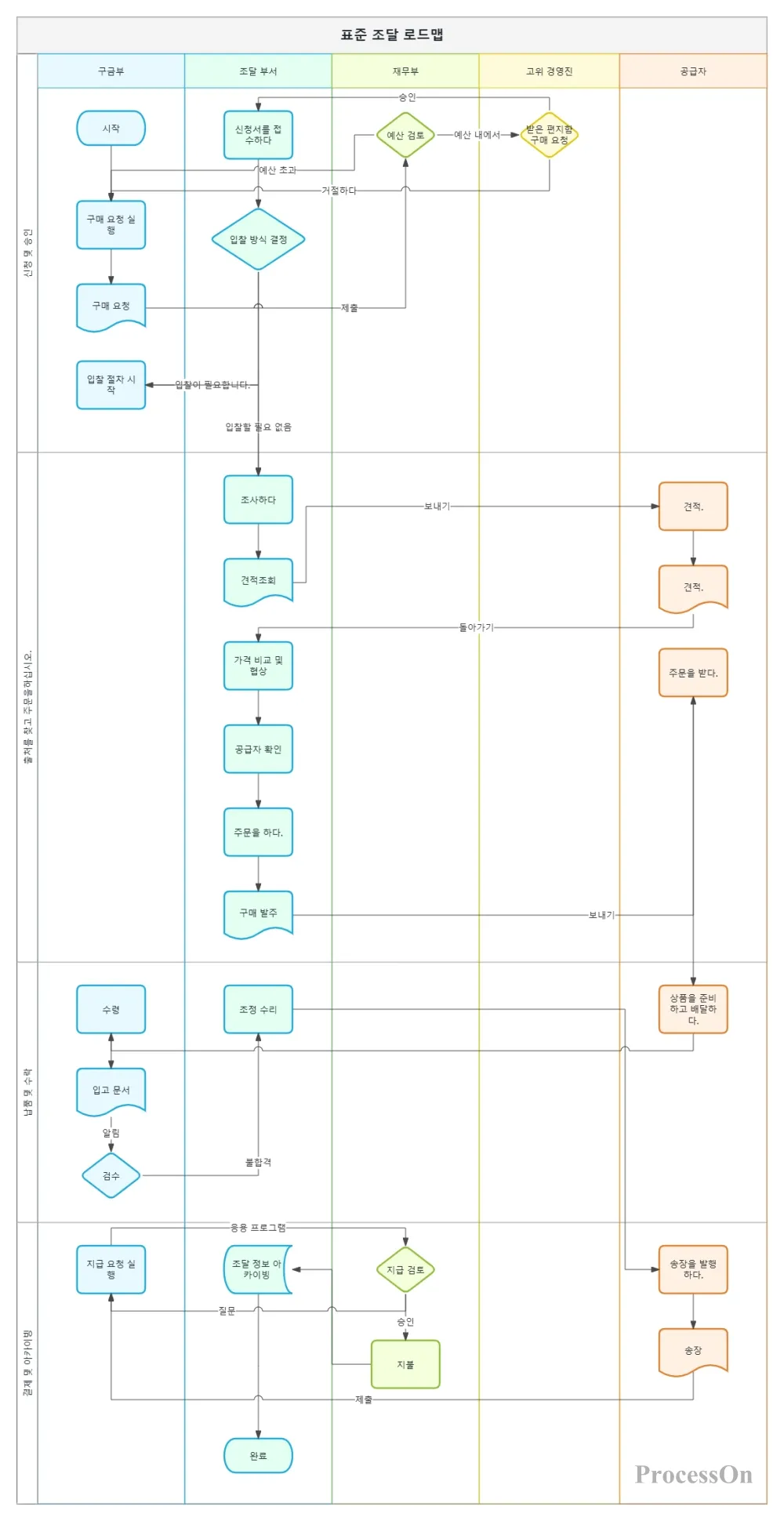

ProcessOn은 참고할 수 있는 다양한 조달 흐름도 템플릿과 예시를 제공하며, 더 쉬운 작성을 위해 복제 기능도 지원합니다. 아래는 공유 템플릿 중 일부입니다.
구매 프로세스 흐름도는 단순히 정책 문서에 포함되는 그림이 아니라, 기업 구매 관리의 디지털 전환을 위한 출발점입니다. 프로세스가 명확해지면, 이 흐름도를 양식 시스템(예: OA 승인 워크플로), ERP 구매 모듈로 발전시키거나, 공급업체 시스템과 통합하여 자동 재고 보충을 구현할 수도 있습니다.
이 모든 것의 기반은 정확하고 표준화되어 있으며 이해하기 쉬운 조달 프로세스 다이어그램입니다. 이제 ProcessOn을 열고 가장 익숙한 조달 프로세스를 기반으로 다이어그램을 그려보세요. "사무용품 구매 요청"이든 "수백만 달러 규모의 장비 입찰"이든, 하나의 다이어그램으로 모든 참여자가 프로세스를 이해하고 효과적으로 실행할 수 있습니다.
