แผนผังชั้นเป็นวิธีการนำเสนอกราฟิกที่นำเสนอพื้นที่สามมิติในรูปแบบสองมิติ โดยจะแสดงรูปร่าง ขนาด เค้าโครง และข้อมูลอื่น ๆ ของอาคาร ไซต์ หรือวัตถุอย่างชัดเจนผ่านสัญลักษณ์ เส้น และคำอธิบายประกอบเฉพาะ สำหรับมือใหม่หลายๆ คน การวาดแผนผังชั้นโดยตรงยังคงเป็นเรื่องยากมาก วันนี้ฉันจะอธิบายให้คุณทราบถึงวิธีการใช้เครื่องมือ ProcessOn เพื่อวาดแผนผังชั้นที่สวยงามและเป็นมืออาชีพ
แผนผังชั้นคือการวาดภาพสองมิติที่ใช้เส้น รูปร่าง และสัญลักษณ์เพื่อแสดงโครงสร้าง เค้าโครง และขนาดของพื้นที่หรือพื้นที่ เมื่อเทียบกับแบบจำลองสามมิติ แผนผังชั้นมีความกระชับและชัดเจนมากขึ้น ช่วยให้ผู้คนเข้าใจพื้นที่จริงได้ชัดเจนโดยไม่ต้องเข้าไปข้างใน
1.การออกแบบสถาปัตยกรรม
ในด้านการออกแบบสถาปัตยกรรม แผนผังชั้นเป็นเครื่องมือสำคัญ แผนผังชั้นช่วยให้สถาปนิกวาดแผนผังชั้น ส่วนต่างๆ ระดับความสูง และอื่นๆ ของอาคารได้อย่างรวดเร็ว และสามารถแก้ไขและใส่คำอธิบายประกอบต่างๆ บนกราฟิกเพื่อตอบสนองความต้องการของการออกแบบสถาปัตยกรรมได้
2. การออกแบบเครื่องกล
ในด้านการออกแบบเครื่องจักรกล แผนผังชั้นก็เป็นเครื่องมือที่สำคัญมากเช่นกัน การเขียนแบบแปลนสามารถช่วยให้วิศวกรเครื่องกลวาดมุมมองแผน เขียนแบบประกอบ ฯลฯ ของชิ้นส่วนเครื่องจักรกลได้อย่างรวดเร็ว และสามารถดำเนินการแก้ไขและใส่คำอธิบายประกอบต่างๆ บนกราฟิกเพื่อตอบสนองความต้องการของการออกแบบเครื่องจักรกล
แบบร่างการเขียนแบบเครื่องกล
คลิปสมมาตรสำหรับการวาดเชิงกล
3. การออกแบบระบบไฟฟ้า
ในด้านการออกแบบไฟฟ้า แผนผังชั้นสามารถช่วยให้วิศวกรไฟฟ้าวาดแผนผังชั้น แผนผังสายไฟ ฯลฯ ของระบบไฟฟ้าได้อย่างรวดเร็ว และสามารถแก้ไขและใส่คำอธิบายประกอบกราฟิกได้หลายวิธีเพื่อตอบสนองความต้องการของการออกแบบระบบไฟฟ้า
รูปแบบธรณีวิทยาการจัดเก็บทั่วไป
4. สาขาอื่นๆ
นอกจากการออกแบบสถาปัตยกรรม การออกแบบเครื่องกล การออกแบบไฟฟ้า และสาขาอื่นๆ แล้ว แผนผังชั้นยังสามารถนำไปใช้กับสาขาอื่นๆ ได้ เช่น การออกแบบภายใน การออกแบบภูมิทัศน์ การออกแบบอุตสาหกรรม เป็นต้น ในสาขาเหล่านี้ แผนผังชั้นสามารถช่วยให้นักออกแบบวาดแผนผังชั้นของแผนการออกแบบได้อย่างรวดเร็ว และสามารถดำเนินการแก้ไขและใส่คำอธิบายประกอบกราฟิกต่างๆ เพื่อตอบสนองความต้องการในการออกแบบได้

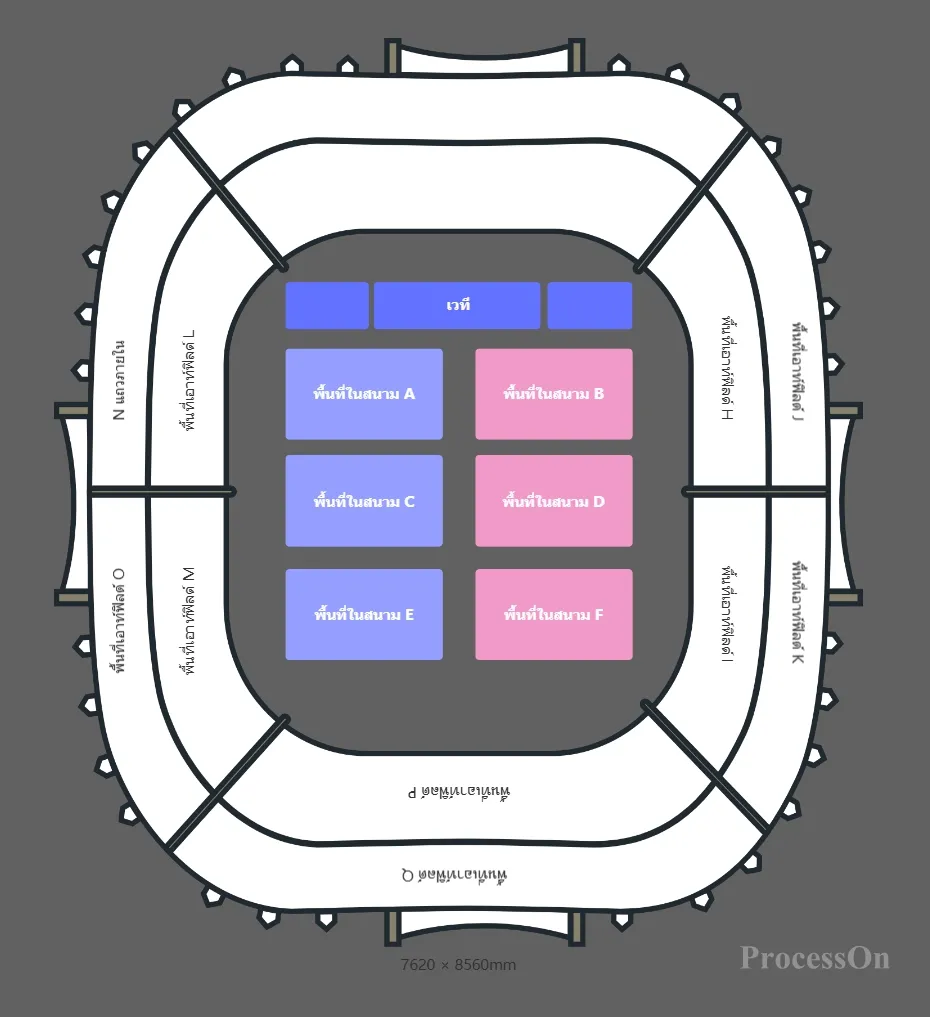

แผนผังที่นั่งชั้นคอนเสิร์ตสนามกีฬา
1. ไลบรารีกราฟิกที่หลากหลาย
ProcessOn มีไลบรารีกราฟิกที่หลากหลาย รวมถึงกราฟิกที่ใช้กันทั่วไปในการเขียนแบบแปลน เช่น สี่เหลี่ยม วงกลม สามเหลี่ยม เส้น ฯลฯ นอกจากนี้ กราฟิกบางส่วนในสาขาเฉพาะก็มีให้ เช่น ประตู หน้าต่าง เฟอร์นิเจอร์ และกราฟิกอื่นๆ ในแผนผังสถาปัตยกรรม เกียร์ แบริ่ง และกราฟิกอื่นๆ ในแผนผังทางกล และสวิตช์ เต้ารับ และกราฟิกอื่นๆ ในแผนผังไฟฟ้า กราฟิกเหล่านี้ไม่เพียงแต่เพิ่มเนื้อหาของแผนผังชั้นเท่านั้น แต่ยังปรับปรุงประสิทธิภาพของการวาดภาพอีกด้วย
2. ฟังก์ชั่นการแก้ไขที่ยืดหยุ่น
การวาดเครื่องบิน ProcessOn นั้นสะดวก และผู้ใช้สามารถดำเนินการต่างๆ บนกราฟิกได้ เช่น การย้าย การหมุน การปรับขนาด การคัดลอก การวาง ฯลฯ นอกจากนี้ ผู้ใช้ยังสามารถตั้งค่าสี ความหนาของเส้น สไตล์การเติม ฯลฯ ของกราฟิก เพื่อตอบสนองความต้องการในการวาดภาพที่แตกต่างกัน นอกจากนี้ยังรองรับการรวมและการแยกกราฟิก ผู้ใช้สามารถรวมกราฟิกหลาย ๆ อันเป็นทั้งหมดหรือแยกกราฟิกที่รวมกันเป็นกราฟิกอิสระหลายตัว
3. การวัดขนาดที่แม่นยำ
ขนาดมีความสำคัญมากเมื่อวาดแผนผังชั้น แบบแปลน ProcessOn ให้ฟังก์ชันการวัดขนาดที่แม่นยำ ผู้ใช้สามารถทำเครื่องหมายความยาว ความกว้าง ความสูง ฯลฯ ของกราฟิก และสามารถตั้งค่าหน่วยและความแม่นยำของการมาร์กได้ นอกจากนี้ยังรองรับการอัปเดตคำอธิบายประกอบมิติอัตโนมัติ เมื่อขนาดของกราฟิกเปลี่ยนแปลง คำอธิบายประกอบจะได้รับการอัปเดตโดยอัตโนมัติเพื่อให้มั่นใจถึงความถูกต้องของคำอธิบายประกอบ
4. ฟังก์ชั่นการทำงานร่วมกันอันทรงพลัง
ProcessOn รองรับการวาดภาพร่วมกันหลายคน ผู้ใช้สามารถเชิญสมาชิกในทีมให้วาดแผนผังร่วมกัน ดูการดำเนินงานของกันและกันแบบเรียลไทม์ และดำเนินการสื่อสารและสนทนาออนไลน์ นอกจากนี้ ProcessOn ยังรองรับฟังก์ชันการควบคุมเวอร์ชัน ผู้ใช้สามารถดูแผนผังชั้นในเวอร์ชันที่ผ่านมาและกู้คืนเป็นเวอร์ชันในอดีตได้ คุณสมบัติการทำงานร่วมกันเหล่านี้ทำให้การสื่อสารระหว่างสมาชิกในทีมราบรื่นขึ้นและปรับปรุงประสิทธิภาพการทำงาน
1. กำหนดข้อกำหนดการวาดภาพ
ก่อนที่จะวาดแผนผังชั้น คุณต้องกำหนดข้อกำหนดในการวาดภาพก่อน รวมถึงประเภท ขนาด สัดส่วน เนื้อหา ฯลฯ ของแผนผังชั้น ตามความต้องการในการวาดภาพ ให้เลือกไลบรารีกราฟิกและเครื่องมือแก้ไขที่เหมาะสมเพื่อเตรียมการวาดแผนผังชั้น
2. วาดกราฟิก
หลังจากที่คุณกำหนดความต้องการในการวาดภาพแล้ว คุณก็สามารถเริ่มวาดแผนผังชั้นได้ ขั้นแรก เลือกกราฟิกที่เหมาะสมจากไลบรารีกราฟิกแล้วลากลงในพื้นที่วาดภาพ จากนั้น ตามความต้องการในการวาดภาพ ให้ดำเนินการแก้ไขต่างๆ บนกราฟิก เช่น การย้าย การหมุน การปรับขนาด การคัดลอก การวาง ฯลฯ ในกระบวนการวาดกราฟิก คุณสามารถใช้เครื่องมือกำหนดขนาดเพื่อทำเครื่องหมายขนาดของกราฟิกเพื่อให้แน่ใจว่าขนาดของกราฟิกนั้นแม่นยำ
3. เพิ่มข้อความและคำอธิบายประกอบ
หลังจากวาดกราฟิกแล้ว คุณสามารถเพิ่มข้อความและป้ายกำกับเพื่ออธิบายเนื้อหาและความหมายของแผนผังชั้นได้ คุณสามารถใช้เครื่องมือข้อความเพื่อเพิ่มข้อความในพื้นที่วาดภาพ และตั้งค่าแบบอักษร ขนาด สี ฯลฯ ของข้อความได้ นอกจากนี้ คุณยังสามารถใช้เครื่องมือคำอธิบายประกอบเพื่อใส่คำอธิบายประกอบกราฟิก เช่น คำอธิบายประกอบมิติ คำอธิบายประกอบสัญลักษณ์ คำอธิบายประกอบข้อความ ฯลฯ
4. ปรับเค้าโครงและสไตล์
หลังจากเพิ่มข้อความและคำบรรยายภาพแล้ว คุณสามารถปรับเค้าโครงและสไตล์ของแผนผังชั้นเพื่อให้สวยงามและอ่านง่ายขึ้นได้ กราฟิกสามารถจัดเรียงและจัดแนวได้โดยใช้เครื่องมือเค้าโครง และขนาดและสัดส่วนของกราฟิกสามารถปรับให้พอดีกับขนาดของพื้นที่วาดภาพได้ นอกจากนี้คุณยังสามารถใช้เครื่องมือสไตล์เพื่อกำหนดสี ความหนาของเส้น สไตล์การเติม ฯลฯ ของกราฟิกเพื่อให้สวยงามและเป็นส่วนตัวยิ่งขึ้น
5. บันทึกและแบ่งปัน
หลังจากคุณวาดแผนผังชั้นเสร็จแล้ว คุณสามารถบันทึกเป็นรูปภาพ, PDF ฯลฯ เพื่อการพิมพ์และการแชร์ที่ง่ายดาย นอกจากนี้ คุณยังสามารถแบ่งปันแผนผังชั้นไปยังโซเชียลมีเดีย แพลตฟอร์มการทำงานร่วมกันเป็นทีม ฯลฯ เพื่อสื่อสารและหารือกับผู้อื่น
สรุป: ProcessOn แผนผังชั้น เป็นเครื่องมือวาดภาพที่ทรงพลังและใช้งานง่าย สามารถช่วยให้ผู้ใช้วาดแผนผังชั้นประเภทต่างๆ ได้อย่างรวดเร็ว และสามารถแก้ไขและใส่คำอธิบายประกอบกราฟิกเพื่อตอบสนองความต้องการในการวาดภาพที่แตกต่างกัน ไม่ว่าจะเป็นการออกแบบสถาปัตยกรรม การออกแบบเครื่องกล การออกแบบไฟฟ้า หรือสาขาอื่นๆ ProcessOn สามารถมอบความสะดวกสบายให้กับผู้ใช้ได้เป็นอย่างดี หากคุณยังไม่เคยใช้แผนผังชั้น ProcessOn คลิกที่นี่เพื่อทดลองใช้ ฉันเชื่อว่าคุณจะต้องหลงรักมัน
