Una planimetria è un metodo di rappresentazione grafica che presenta uno spazio tridimensionale in forma bidimensionale. Mostra chiaramente la forma, le dimensioni, la disposizione e altre informazioni di un edificio, sito o oggetto attraverso simboli, linee e annotazioni specifici. Per molti principianti è ancora molto difficile disegnare direttamente una planimetria. Oggi ti spiegherò come utilizzare lo strumento ProcessOn per disegnare una planimetria professionale e bella.
Una planimetria è un disegno bidimensionale che utilizza linee, forme e simboli per rappresentare la struttura, il layout e le dimensioni di uno spazio o di un'area. Rispetto ai modelli tridimensionali, le planimetrie sono più concise e chiare, consentendo alle persone di avere una chiara comprensione dello spazio reale senza entrarvi.
1.Progettazione architettonica
Nel campo della progettazione architettonica le planimetrie sono uno strumento essenziale. Le planimetrie possono aiutare gli architetti a disegnare rapidamente planimetrie, sezioni, prospetti, ecc. di un edificio e possono eseguire varie modifiche e annotazioni sulla grafica per soddisfare le esigenze della progettazione architettonica.
2.Progettazione meccanica
Nel campo della progettazione meccanica anche le planimetrie sono uno strumento molto importante. I disegni di pianta possono aiutare gli ingegneri meccanici a disegnare rapidamente viste di pianta, disegni di assieme, ecc. di parti meccaniche e possono eseguire varie modifiche e annotazioni sulla grafica per soddisfare le esigenze della progettazione meccanica.
Piano di disegno meccanico
Disegno meccanico di clip simmetriche
3. Progettazione elettrica
Nel campo della progettazione elettrica, le planimetrie possono aiutare gli ingegneri elettrici a disegnare rapidamente planimetrie, schemi elettrici, ecc. dei sistemi elettrici e possono modificare e annotare la grafica in vari modi per soddisfare le esigenze della progettazione elettrica.

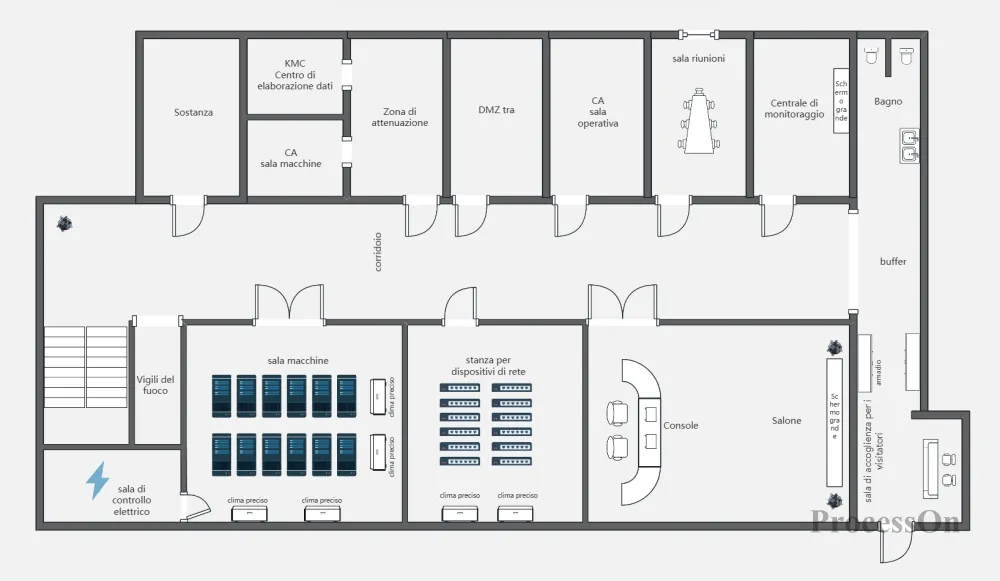

Piano di posa di un vano standard per dispositivi di rete
4. Altri campi
Oltre alla progettazione architettonica, meccanica, elettrica e ad altri campi, le planimetrie possono essere applicate anche ad altri campi, come l'interior design, la progettazione del paesaggio, il design industriale, ecc. In questi campi, le planimetrie possono aiutare i progettisti a disegnare rapidamente planimetrie di piani di progettazione e possono essere eseguite varie modifiche e annotazioni grafiche per soddisfare le esigenze di progettazione.
Planimetria interna dello stadio

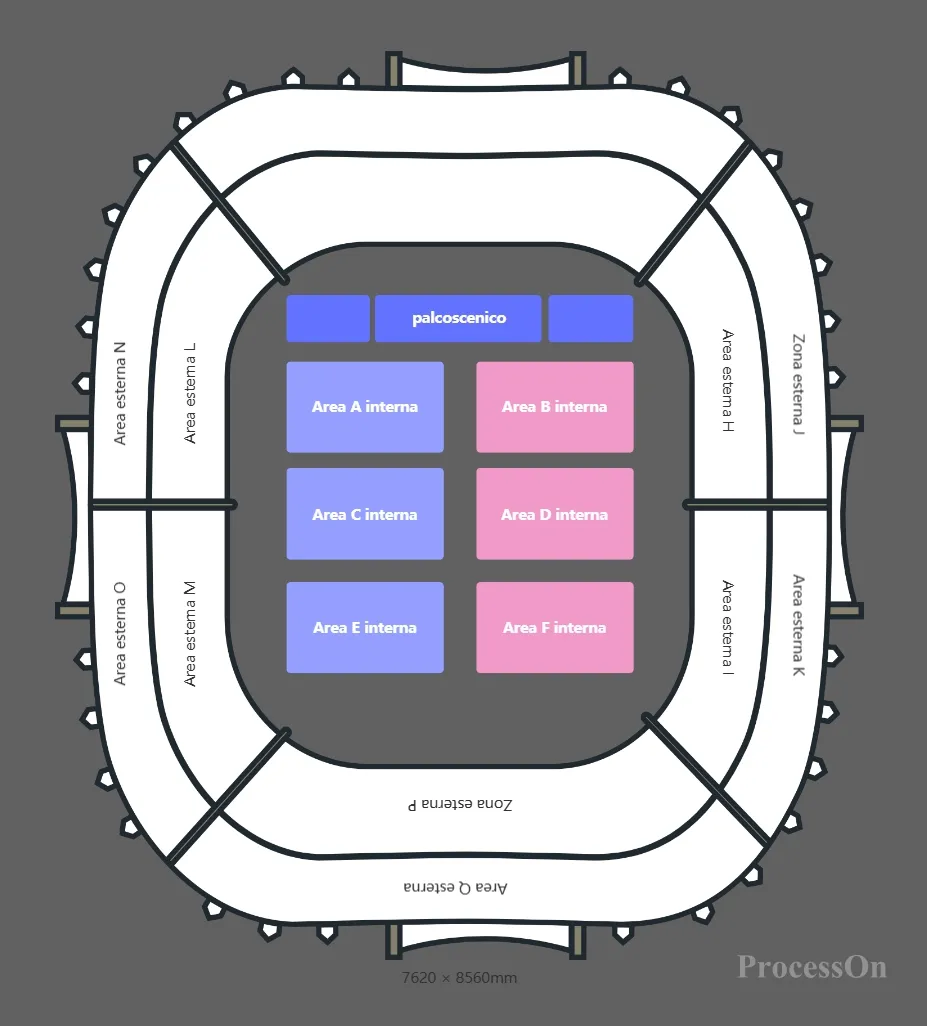

Piano terra e piano dei posti per il concerto all'arena sportiva
1. Ricca libreria grafica

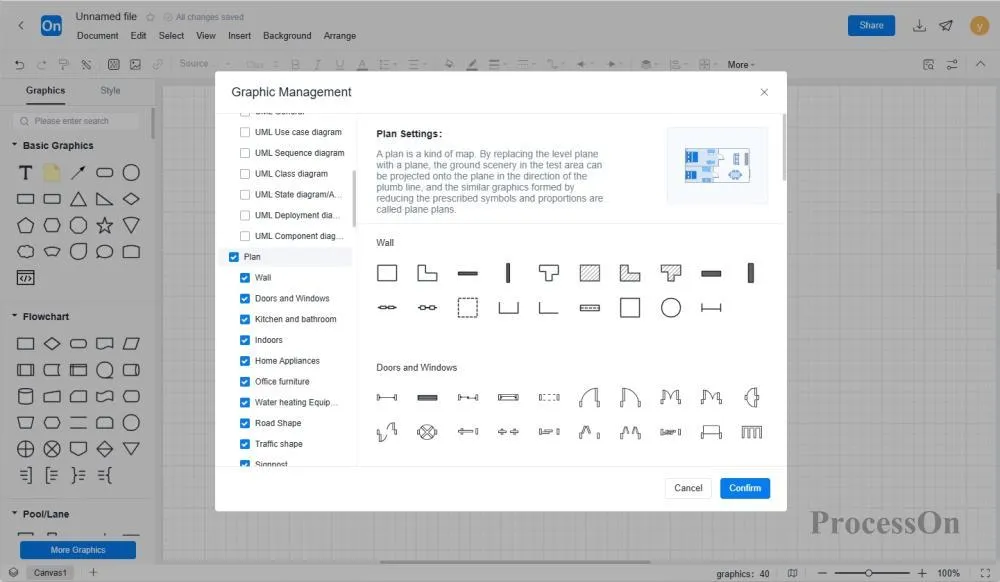

ProcessOn fornisce una ricca libreria grafica, inclusa la grafica comunemente utilizzata nei disegni in pianta, come rettangoli, cerchi, triangoli, linee, ecc. Inoltre, vengono forniti alcuni grafici in campi specifici, come porte, finestre, mobili e altri grafici nei piani architettonici, ingranaggi, cuscinetti e altri grafici nei piani meccanici, e interruttori, prese e altri grafici nei piani elettrici. Questi elementi grafici non solo arricchiscono il contenuto della planimetria, ma migliorano anche l'efficienza del disegno.
2. Funzioni di modifica flessibili
Il disegno piano ProcessOn è comodo e gli utenti possono eseguire varie operazioni sulla grafica, come spostare, ruotare, ridimensionare, copiare, incollare, ecc. Inoltre, gli utenti possono anche impostare il colore, lo spessore della linea, lo stile di riempimento, ecc. della grafica per soddisfare le diverse esigenze di disegno. Supporta anche la combinazione e la suddivisione della grafica. Gli utenti possono combinare più grafici in un tutto o dividere una grafica combinata in più grafici indipendenti.
3. Dimensionamento accurato

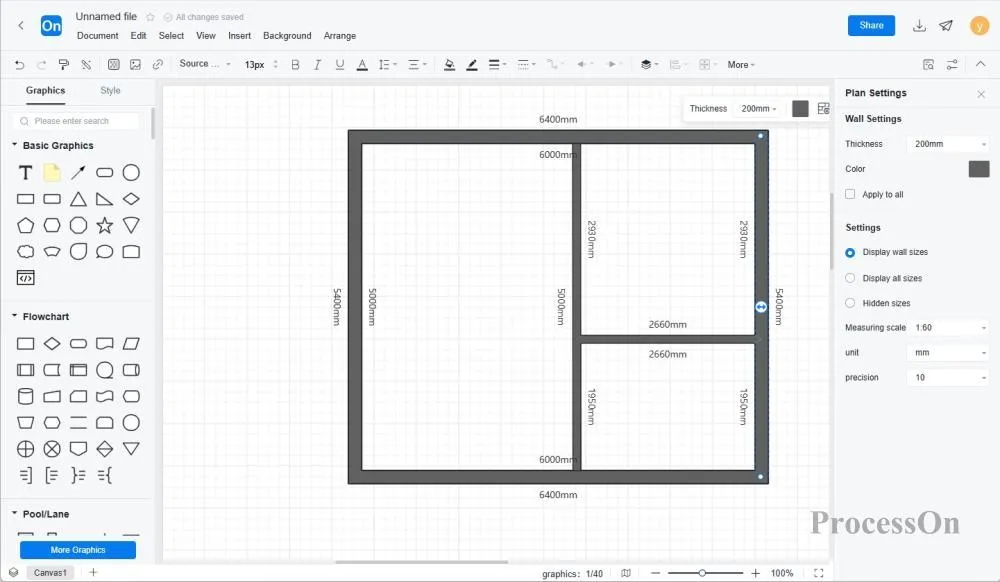

Le dimensioni sono molto importanti quando si disegnano le planimetrie. I disegni in pianta di ProcessOn forniscono funzioni di dimensionamento precise Gli utenti possono contrassegnare la lunghezza, la larghezza, l'altezza, ecc. della grafica e impostare l'unità e la precisione della marcatura. Inoltre, supporta anche l'aggiornamento automatico delle annotazioni delle dimensioni Quando la dimensione dell'elemento grafico cambia, le annotazioni verranno aggiornate automaticamente per garantire la precisione delle annotazioni.
4. Potenti funzioni di collaborazione

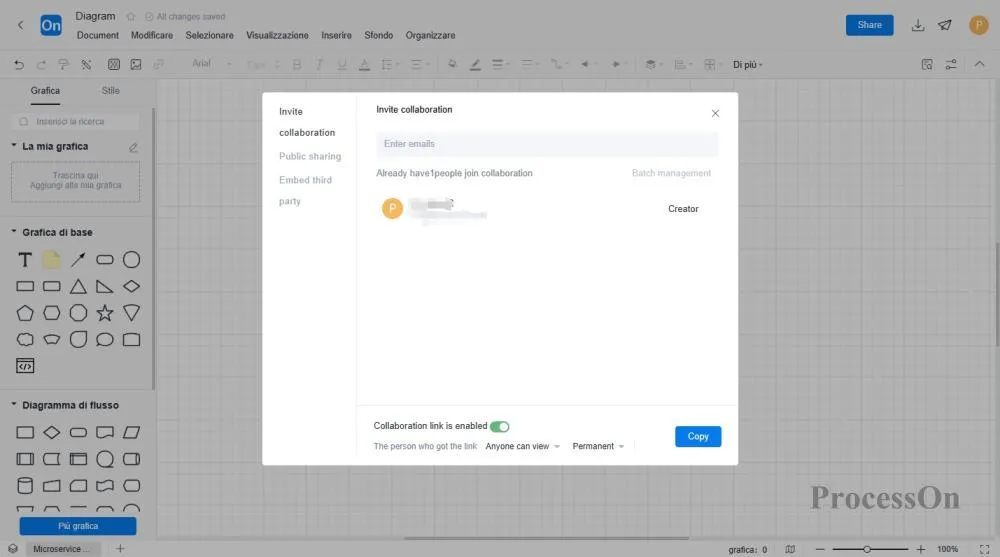

ProcessOn supporta il disegno collaborativo tra più persone. Gli utenti possono invitare i membri del team a disegnare insieme planimetrie, visualizzare le rispettive operazioni in tempo reale e condurre comunicazioni e discussioni online. Inoltre, ProcessOn supporta anche la funzione di controllo della versione. Gli utenti possono visualizzare le versioni storiche delle planimetrie e ripristinarle a qualsiasi versione storica. Queste funzionalità di collaborazione rendono più fluida la comunicazione tra i membri del team e migliorano l'efficienza del lavoro.
1. Determinare i requisiti del disegno
Prima di disegnare una planimetria, è necessario determinare i requisiti di disegno, inclusi il tipo, le dimensioni, le proporzioni, il contenuto, ecc. della planimetria. In base alle esigenze di disegno, seleziona la libreria grafica e gli strumenti di modifica appropriati per preparare il disegno della planimetria.
2. Disegna la grafica

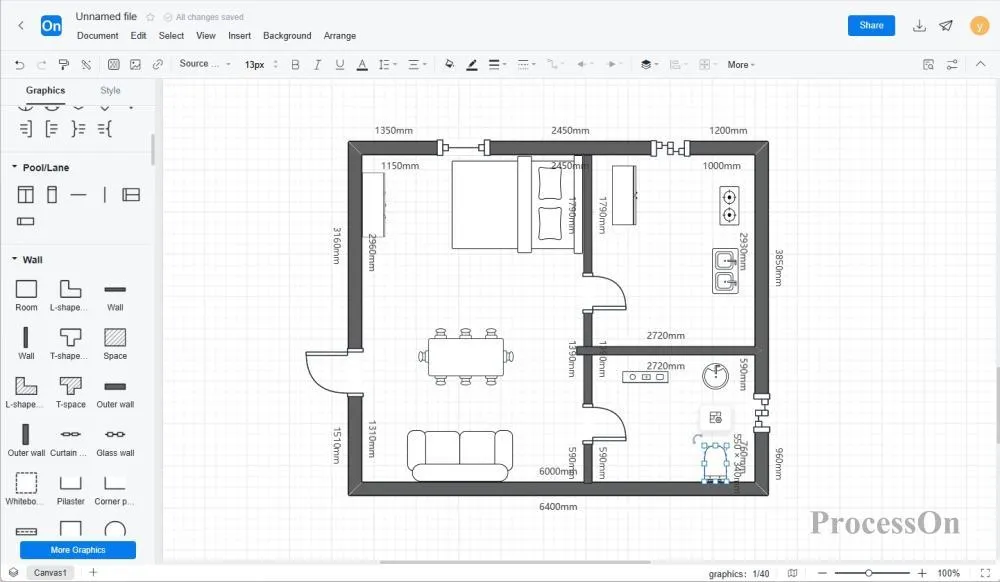

Dopo aver determinato le tue esigenze di disegno, puoi iniziare a disegnare la planimetria. Innanzitutto, seleziona un'immagine appropriata dalla libreria grafica e trascinala nell'area di disegno. Quindi, in base alle esigenze del disegno, esegui varie operazioni di modifica sulla grafica, come spostare, ruotare, ridimensionare, copiare, incollare, ecc. Nel processo di disegno della grafica, è possibile utilizzare gli strumenti di quotatura per contrassegnare le dimensioni della grafica per garantire che le dimensioni della grafica siano accurate.
3. Aggiungi testo e annotazioni
Dopo aver disegnato la grafica, puoi aggiungere testo ed etichette per spiegare il contenuto e il significato della planimetria. È possibile utilizzare lo strumento testo per aggiungere testo nell'area di disegno e impostare il carattere, la dimensione, il colore, ecc. del testo. Inoltre, puoi anche utilizzare gli strumenti di annotazione per annotare elementi grafici, come annotazioni di quote, annotazioni di simboli, annotazioni di testo, ecc.
4. Modifica il layout e lo stile
Dopo aver aggiunto testo e didascalie, puoi modificare il layout e lo stile della planimetria per renderla più bella e più facile da leggere. La grafica può essere organizzata e allineata utilizzando gli strumenti di layout e le dimensioni e le proporzioni della grafica possono essere regolate per adattarle alle dimensioni dell'area di disegno. Inoltre, puoi anche utilizzare gli strumenti di stile per impostare il colore, lo spessore della linea, lo stile di riempimento, ecc. della grafica per renderla più bella e personalizzata.
5. Salva e condividi
Dopo aver finito di disegnare la planimetria, puoi salvarla come immagine, PDF, ecc. per stamparla e condividerla facilmente. Inoltre, puoi condividere planimetrie sui social media, piattaforme di collaborazione di gruppo, ecc. per comunicare e discutere con gli altri.
Riepilogo: ProcessOn Floor Plan è uno strumento di disegno potente e facile da utilizzare. Può aiutare gli utenti a disegnare rapidamente vari tipi di planimetrie e può modificare e annotare la grafica per soddisfare le diverse esigenze di disegno. Che si tratti di progettazione architettonica, progettazione meccanica, progettazione elettrica o altri campi, ProcessOn può fornire agli utenti grande comodità. Se non hai ancora utilizzato la planimetria ProcessOn, clicca qui per provarlo, credo che te ne innamorerai.
