在電子工程、物聯網開發等專案中，電路圖是連結設計理念與實體實現的橋樑。然而，傳統繪圖軟體的高學習成本和在地化限制，常讓初學者望而卻步。而ProcessOn，作為專業的線上作圖平台，擁有500+專業電路符號庫，編輯器介面設計簡潔，操作流暢，大大減少了電路圖製作的學習成本。本文將透過實操案例，手把手教您如何用ProcessOn快速繪製出符合國際標準的電路圖。
無需安裝任何軟體，瀏覽器即可開啟作圖。團隊成員可即時同步編輯，修改記錄自動儲存至雲端，支援歷史版本回溯。減少團隊之間的溝通協作成本，縮短電路設計週期。
平台內建開關繼電器、半導體裝置、積體電路等20大類電路符號，支援透過自然語言描述快速呼叫元件（如輸入"三極管"自動匹配符號）。
支援導入Visio工具產生的.vsdx文件，匯出PNG/PDF/SVG等格式。
登入ProcessOn後，進入個人檔案頁，點選「新建檔案」→選擇「電路圖」。然後在更多圖形中加入電路圖到圖形庫。
（1）在左側的圖示庫中，找到「電子元件」相關分類，選擇你需要的電子元件符號，如電阻、電容、電感、二極體、三極管、積體電路等。
（2）將選取的電子元件符號拖曳到繪圖區域中，放置在適當的位置。
（3）雙擊電子元件符號，可以進行編輯，如修改元件名稱、參數等。
（4）如果系統提供的電路圖符號不滿足你的需求，也可以點選編輯器左側「我的元件」建立新的分類，然後點選更多中的導入，支援導入png、svg、vssx等格式的符號。
（1）選擇左側工具列中的「連接線」 工具，在繪圖區中點選一個電子元件的連接點，然後拖曳滑鼠到另一個電子元件的連接點，即可建立一條連接線。
（2）連接線可以是直線、曲線或折線，依需求進行調整。可以透過拖曳連接線的端點或中間點來改變連接線的形狀和長度。
（3）雙擊連接線，可以進行編輯，如修改線的顏色、粗細、樣式等。
（1）在左側的圖示庫中，找到「電源和接地」 分類，選擇適當的電源和接地符號，如電池、直流電源、接地符號等。
（2）將電源和地符號拖曳到繪圖區域中，放置在適當的位置。
（3）連接電源和地符號與其他電子元件，確保電路的完整性。
（1）雙擊畫布，即可新增一個文字方塊。
（2）在文字方塊中輸入標註或註記內容，如電子元件的參數、電路的功能說明等。
（3）可以透過拖曳文字方塊的邊框來調整其大小和位置，也可以透過雙擊文字方塊進行編輯，例如修改字體、顏色、大小等。
（1）調整電子元件符號、連接線和文字方塊的顏色、字體、大小等樣式，讓電路圖更美觀易讀。
（2）可以加入背景顏色、邊框等裝飾元素，增強電路圖的視覺效果。
（3）使用對齊、分佈等工具，調整電子元件的位置和間距，使電路圖佈局更合理。
（1）仔細檢查電路圖中的電子元件符號是否正確、連接是否準確、標註和註釋是否清晰。
（2）對電路圖進行最佳化，去除不必要的元素，並簡化電路圖的結構。可以透過合併重複的電子元件、優化連接線的走向等方式來提高電路圖的可讀性。
（3）進行電路模擬或實際測試，驗證電路圖的正確性與性能。如果發現問題，及時進行調整和修改。
完成繪製後，匯出為圖片或PDF格式，可以插入到企業文件中與團隊成員共用。也可以直接將電路圖分享協作給同事或客戶，以便團隊成員在線上查看或編輯。

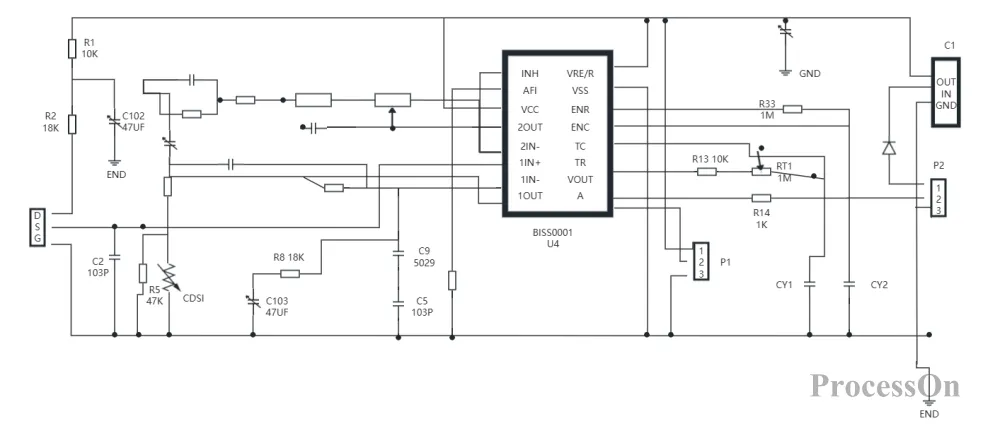

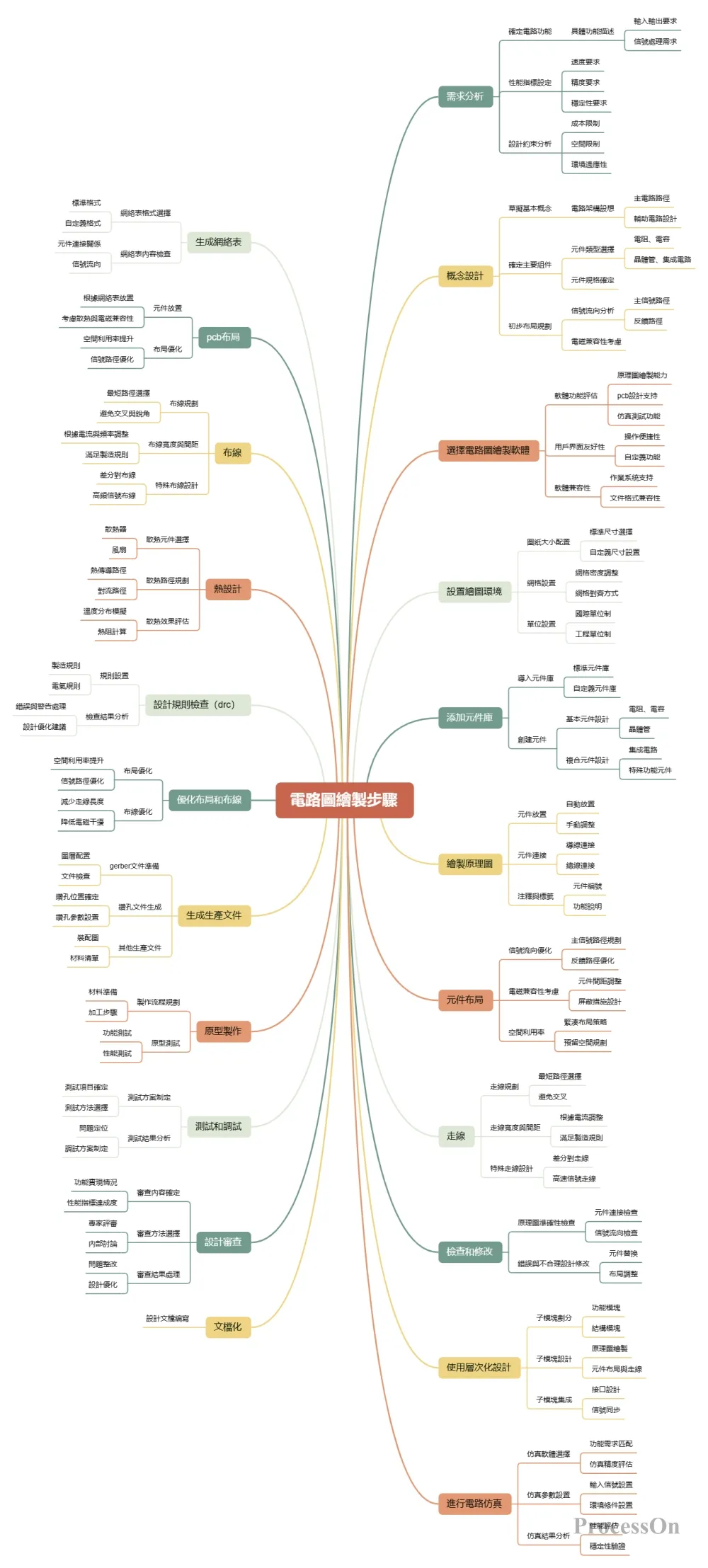

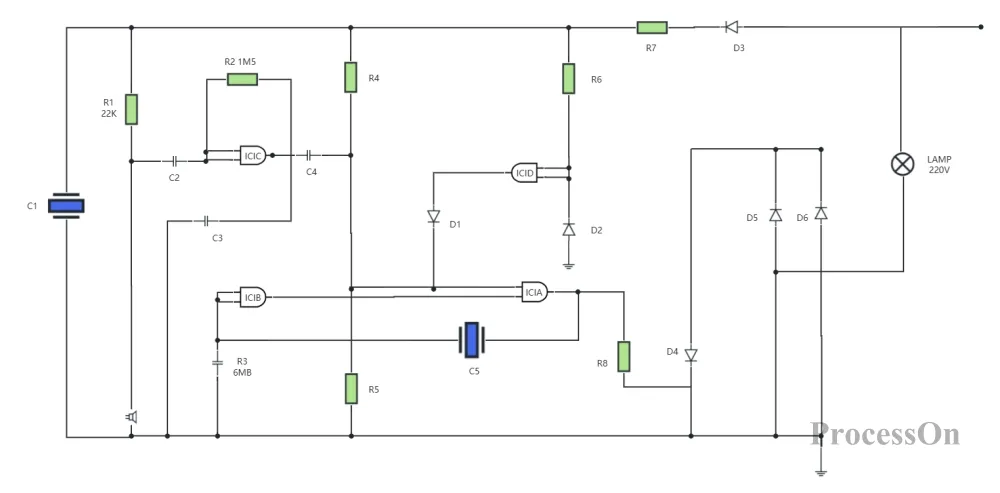

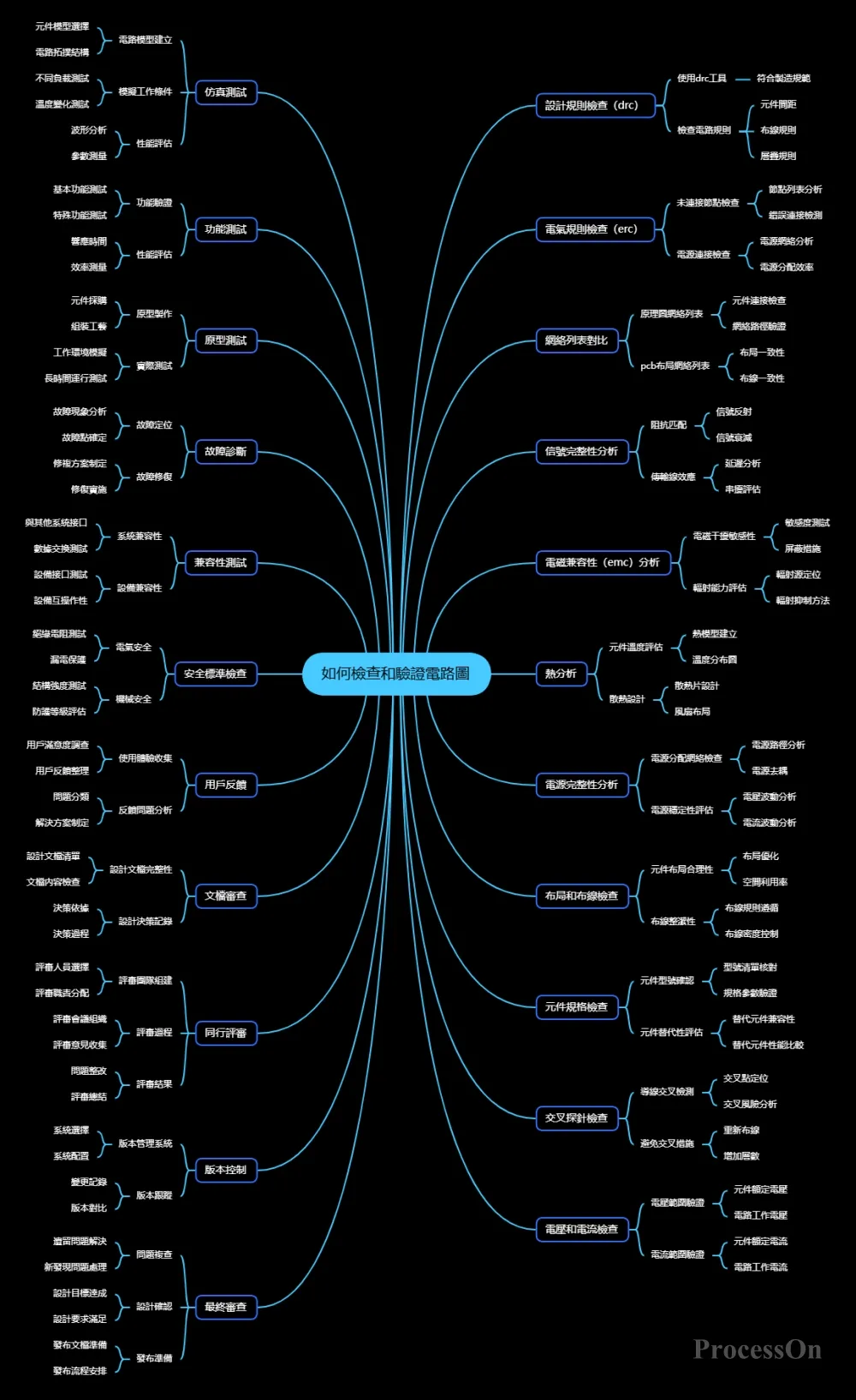

ProcessOn模板社群內包含豐富的電路圖範本可供參考，同時支援複製使用，提高繪圖效率。以下是部分模板分享。
以上就是使用ProcessOn在線上製作電路圖的教程，透過系統化的創建想法和標準化流程，即使非專業電路設計師也能快速繪製出符合產業規範的電路圖。 ProcessOn的電路圖製作器，進一步降低了電路設計的門檻，使團隊更專注於創新而非重複勞動。
