Balkendiagramme, eine Art von Vergleichsdiagramm, sind eine Art von Grafik, die Datenmengen durch die Länge von gleich breiten Balken vergleicht. Jeder Balken repräsentiert eine Datenkategorie, und die Höhe oder Länge des Balkens repräsentiert den spezifischen Wert dieser Kategorie.
ProcessOn unterstützt die Online-Erstellung von Balkendiagrammen und bietet eine große Anzahl von Balkendiagrammvorlagen und -beispielen für das einfache Zeichnen von professionellen und schönen Balkendiagrammen.
Echtzeit-Zusammenarbeit mehrerer Benutzer mit Teilen-Links für sofortigen Informationsaustausch
Automatische Generierung von Grafiken aus Texteingaben mit Stiloptimierung
Vordefinierte Themen mit vollständigen Anpassungsmöglichkeiten
Unterstützt Symbole, Bilder, Beschriftungen, LaTeX-Formeln, Codeblöcke, Links, Anhänge
Export: PNG, VISIO, PDF, SVG | Import: VISIO, Mermaid
Echtzeit-Cloud-Speicherung, Multi-Gerät-Sync, Versionsverlauf und Datensicherheit
Achsen: Die horizontale Achse (X-Achse) und vertikale Achse (Y-Achse) werden verwendet, um Kategorienamen und numerische Skalen darzustellen.
Rechteckige Balken: Die Länge oder Höhe der rechteckigen Balken repräsentiert die spezifische Wertgröße.
Legende und Datenbeschriftungen: Die Legende wird für den Vergleich mehrerer Serien verwendet, und Datenbeschriftungen zeigen direkt Werte an.
Balkendiagramme werden basierend auf der Richtung in vertikale Balkendiagramme (Säulendiagramme) und horizontale Balkendiagramme unterteilt.
Vertikale Balkendiagramme sind die traditionellste Form, bei der die horizontale Achse Kategorien darstellt und die vertikale Achse Werte darstellt. Sie eignen sich für den Vergleich einzelner Werte über verschiedene Kategorien hinweg, wie z.B. Verkäufe in verschiedenen Regionen oder Verkäufe verschiedener Produkte.
Horizontale Balkendiagramme erstrecken die Balken horizontal, wobei die horizontale Achse Werte darstellt und die vertikale Achse Kategorien darstellt. Sie eignen sich für Situationen mit langen Kategorienamen oder vielen Kategorien, um Überlappungen von Kategorienamen zu vermeiden.
Balkendiagramme werden basierend auf der Datenpräsentation in einfache Balkendiagramme, gruppierte Balkendiagramme, gestapelte Balkendiagramme, segmentierte Balkendiagramme und bidirektionale Balkendiagramme unterteilt.
Zeigt Daten für mehrere Kategorien in Gruppen an, wobei jede Gruppe mehrere Balken enthält, die jeweils einen Wert unter einer Unterkategorie oder Bedingung darstellen.
Gruppierte Balkendiagramme eignen sich für den Vergleich von Unterschieden unter verschiedenen Bedingungen innerhalb derselben Kategorie, wie z.B. Daten aus verschiedenen Jahren, Regionen oder Geschlechtern.
Stapelt Daten aus mehreren Kategorien zusammen, um einen einzigen Balken zu bilden, wobei jeder Teil eine Unterkategorie darstellt, um den Anteil jedes Teils am Ganzen zu zeigen.
Gestapelte Balkendiagramme eignen sich zur Darstellung der Zusammensetzung des Gesamttotals und des Beitrags jeder Unterkategorie, wie z.B. die Gesamtverkäufe verschiedener Produkte und der Beitrag jeder Unterkategorie.
In einem Balkendiagramm gibt es zwei Sätze von Balken, wobei einer in eine Richtung und der andere in die entgegengesetzte Richtung verläuft, um einen Kontrast in Menge oder Anteil zu bilden.
Bidirektionale Balkendiagramme eignen sich zur Darstellung von Anstiegen und Rückgängen oder Vergleichen in Daten, wie z.B. der jährlichen finanziellen Leistung eines Unternehmens.

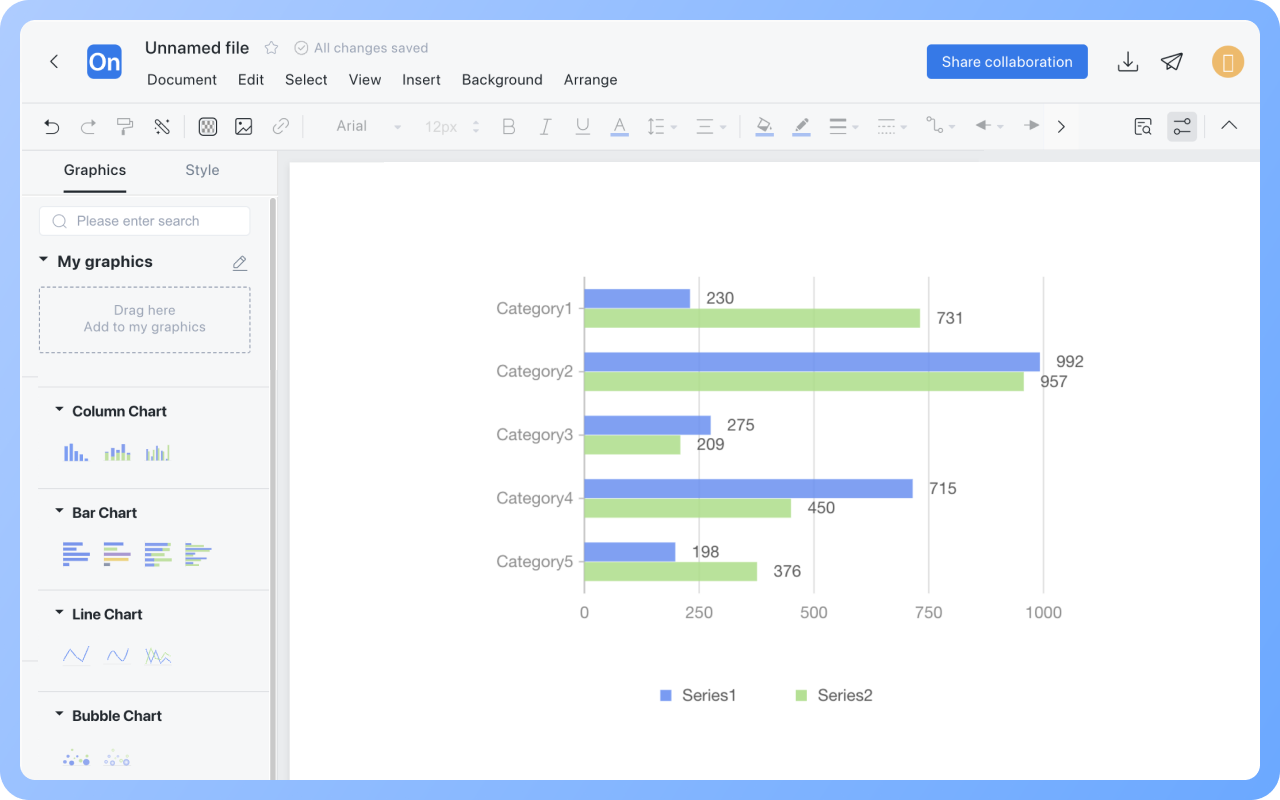

Ziehen Sie die 'Text'-Form aus dem Bereich 'Grundformen' rechts über das Balkendiagramm und doppelklicken Sie, um den Titel festzulegen.
Doppelklicken Sie auf das Balkendiagramm und fügen Sie Text oder Zahlen im gestrichelten Feld nach den vorhandenen Kategorien oder Reihen in der rechten Menüleiste hinzu.
Doppelklicken Sie auf das Balkendiagramm, wählen Sie die Reihe, den Kategorienamen oder spezifische Daten in der rechten Menüleiste aus, klicken Sie auf die 'Löschen'-Schaltfläche und wählen Sie, ob die ganze Zeile oder Spalte gelöscht werden soll.
Doppelklicken Sie auf das Balkendiagramm, und die Legende kann in der rechten Menüleiste versteckt werden.
Balkendiagramme und Säulendiagramme sind im Wesentlichen unterschiedliche Darstellungen des gleichen Diagrammtyps. Der Hauptunterschied liegt in der Ausrichtung: Säulendiagramme haben vertikale Balken, geeignet zur Darstellung von Zeitreihendaten; Balkendiagramme haben horizontale Balken, geeignet für längere Kategorielabels.
Balkendiagramme zeigen diskrete Daten (wie Produktkategorien, Ländernamen) mit Lücken zwischen den Balken, die unabhängige Kategorien darstellen. Die horizontale Achse ist für kategoriale Variablen, und die vertikale Achse ist für Werte, die zum Vergleich von Werten über verschiedene Kategorien verwendet werden. Histogramme zeigen kontinuierliche Daten (wie Größe, Testergebnisse) ohne Lücken zwischen den Balken, die kontinuierliche Intervalle darstellen. Die horizontale Achse repräsentiert numerische Intervalle, und die vertikale Achse repräsentiert die Häufigkeit, die zur Darstellung der Datenverteilung verwendet wird.
Balkendiagramme betonen den Vergleich zwischen Kategorien, geeignet für die Darstellung statischer oder kategorialer Daten. Liniendiagramme konzentrieren sich darauf, Trends von Datenänderungen über die Zeit zu zeigen, geeignet für kontinuierliche Daten oder Situationen, die die Beobachtung von Zeitreihen erfordern.
