평면도 소프트웨어는 주로 주택, 사무실, 건물 및 상업 공간과 같은 영역의 공간 구조, 치수, 방 사이의 관계, 가구 배치 및 기능 구역 설정을 2차원 또는 3차원으로 표시하는 데 사용됩니다.
다양한 사용 시나리오에 따라 평면도 소프트웨어는 크게 세 가지 범주로 나눌 수 있습니다.
전문 CAD 소프트웨어 : 건축 및 엔지니어링과 같은 분야의 전문적인 설계에 적합한 소프트웨어(예: AutoCAD).
온라인 그림 소프트웨어 : ProcessOn , draw.io, SmartDraw 처럼 단순성, 속도 및 협업을 강조합니다 .
주택 , 인테리어 및 공간 디자인 소프트웨어 : 평면도, 가구 , 실내 공간 및 3D 디자인용 소프트웨어(예: Floorplanner , RoomSketcher , Sweet Home 3D , SketchUp ).
이 글에서 "평면도 소프트웨어"라는 용어는 포괄적인 의미로 사용되며, 모든 소프트웨어가 전문 건축 CAD 소프트웨어 범주에 속하는 것은 아님을 유의해야 합니다. 각 도구는 서로 다른 초점을 가지고 있으며, 어떤 도구는 건축 설계 도면 작성에, 어떤 도구는 주택 및 인테리어 디자인에, 또 어떤 도구는 사무실, 좌석 배치 및 공간 레이아웃에 더 적합합니다.
이 글에서는 전문 CAD 소프트웨어, 온라인 제도 도구, 인테리어 디자인 소프트웨어, 경량 평면도 도구 등 대표적인 평면도 도구 8가지를 소개하고, 기능, 사용법, 적용 시나리오, 무료 여부, AutoCAD 대체재로서의 적합성 측면에서 비교 분석합니다.

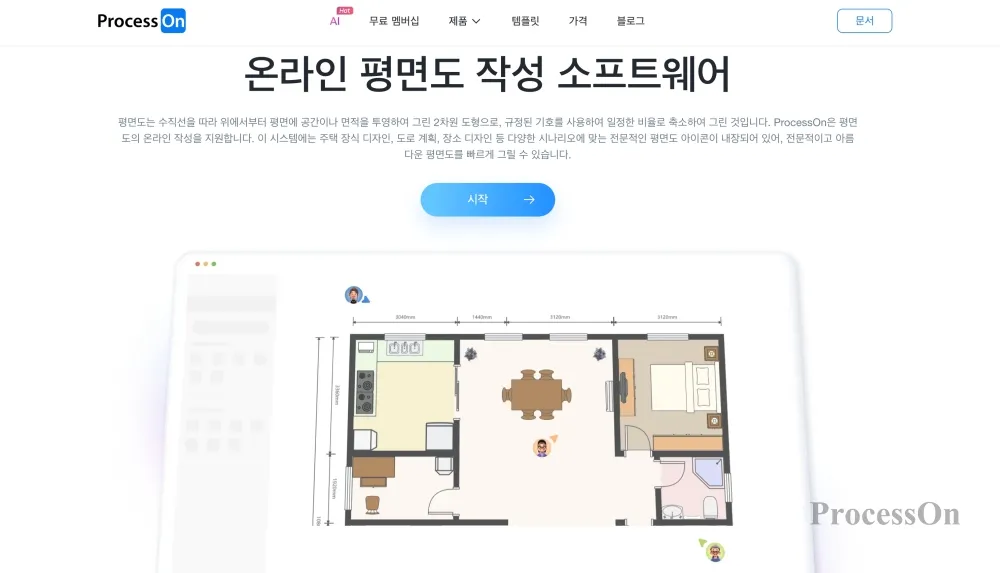

ProcessOn은 평면도, 사무실 배치도, 좌석 배치도, 공간 배치도, 도로 계획도, 경기장 설계도 등 다양한 유형의 그래픽을 지원하는 온라인 시각화 도구입니다 .
건축 CAD 도면 제작이 목적이 아니라, 평면도, 사무실 배치도, 주택 도면, 공간 계획도 등을 온라인에서 빠르게 작성하고 싶다면 ProcessOn은 고려해 볼 만한 좋은 선택 입니다 .
AutoCAD와 같은 전문 CAD 소프트웨어와 비교했을 때, ProcessOn 은 온라인 도면 작성, 빠른 편집, 템플릿 재사용, 다중 사용자 협업 기능을 강조합니다. 복잡한 소프트웨어를 설치할 필요 없이 , 웹 브라우저만 열면 간편하게 도면을 작성하고 편집할 수 있습니다.
ProcessOn 의 또 다른 장점 은 템플릿 커뮤니티입니다. 사용자는 평면도, 사무실 배치도, 좌석 배치도와 같은 미리 만들어진 템플릿을 검색하고, 직접 복제하고, 빈 캔버스에서 시작할 필요 없이 수정할 수 있습니다.
ProcessOn을 사용하여 평면도를 어떻게 그리나요 ?
사용자는 벽, 문, 창문, 가구와 같은 그래픽 요소를 드래그 앤 드롭하여 레이아웃을 완성한 다음, 연결선, 텍스트, 치수와 같은 요소를 사용하여 정보를 추가하여 온라인에서 평면도를 만들 수 있습니다.
ProcessOn은 다음과 같은 경우에 적합합니다:
사무실 평면도
회사 좌석 배치도
교실 배치도
전시홀 배치도
공간 계획
간단한 건축 평면도
ProcessOn 의 단점:
건축 시공 도면, 복잡한 CAD 도면 또는 전문적인 엔지니어링 도면이 필요한 경우에는 AutoCAD 및 Revit과 같은 전문 소프트웨어가 여전히 더 적합합니다.
따라서 ProcessOn은 전문 CAD 소프트웨어를 완전히 대체하기보다는 가벼운 평면도 작성 도구이자 AutoCAD의 부분적인 대안으로 더 적합합니다.
무료 서비스:
ProcessOn은 무료 체험판을 제공하며, 무료 사용자는 이미지 개수 제한 없이 최대 9개의 파일을 생성할 수 있습니다. 템플릿 커뮤니티에서 사용자들이 공유하는 무료 템플릿도 무료로 체험해 볼 수 있지만, 고해상도 이미지 내보내기는 유료 멤버십 업그레이드가 필요합니다.
추천 평점: ★★★★★
무료 접근성 : ★★★★
AutoCAD는 건축가, 엔지니어 및 건설 전문가를 위한 전문 2D/3D CAD 도구로, 정밀한 도면 작성, 주석 달기, 2D/3D 설계 및 다양한 산업 분야별 도구 세트를 지원합니다.

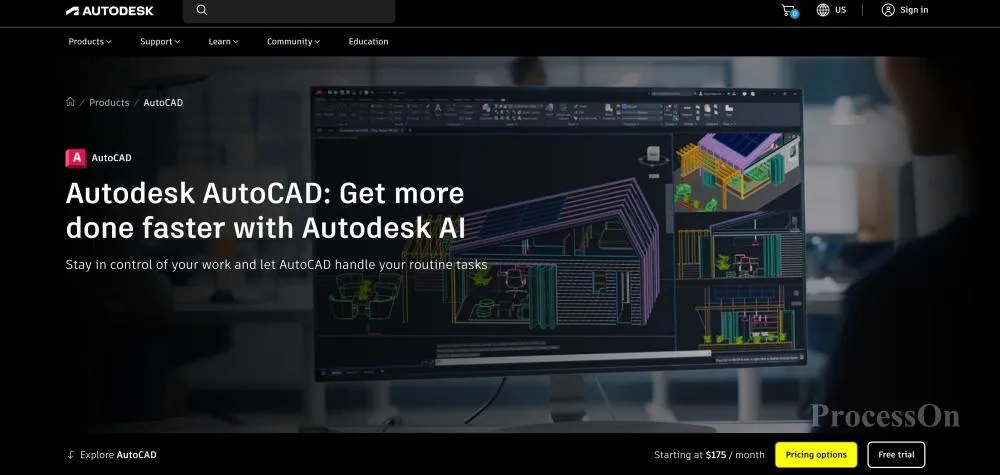

이미지 출처: autodesk.com
전문적인 건축 평면도, 엔지니어링 도면 또는 정밀한 CAD 제도 작업이 필요한 경우 AutoCAD는 여전히 가장 중요한 선택지 중 하나입니다.
AutoCAD의 장점은 정확성과 전문성에 있습니다. 건축가, 엔지니어, 인테리어 디자이너 및 전문 CAD 제도사에게 AutoCAD의 풍부한 기능은 일반 온라인 제도 소프트웨어로는 완전히 대체하기 어렵습니다.
AutoCAD는 다음과 같은 용도에 적합합니다:
건축 평면도
엔지니어링 도면
주택 건축 도면
건축 설계
기계 도면
전기 설계
전문적인 2D CAD 도면 작성
AutoCAD의 단점 :
AutoCAD는 명백한 문제점도 가지고 있습니다. 학습 곡선이 가파르고 기능이 복잡하며, 일반 사용자에게는 다소 과할 수 있습니다.
단순히 방 구조도나 사무실 좌석 배치도를 그리는 간단한 작업을 위해 CAD의 전체 워크플로우를 배우는 것은 시간 낭비일 수 있습니다.
무료 서비스:
AutoCAD는 무료 평가판을 제공하지만, 정식 버전은 상용 소프트웨어 이므로 사용하려면 유료 멤버십에 가입해야 합니다.
추천도: ★★★★★
무료 접근성 : ★★
draw.io는 잘 알려진 온라인 드로잉 도구로, 무료 평면도 소프트웨어 또는 무료 AutoCAD 대체 프로그램을 찾을 때 자주 고려됩니다 . draw.io 의 가장 큰 장점은 무료이고, 가볍고, 다양한 플랫폼을 지원한다는 점입니다.
이미지 출처: drawio.com
draw.io는 사용자가 벽, 문, 창문, 가구 등의 요소를 사용하여 평면도를 작성할 수 있는 전용 평면도 작성 솔루션을 제공합니다. 공식 문서에 따르면 평면도는 주거 공간뿐만 아니라 사무실, 비상 대피 경로, 좌석 배치도, 배관 및 전기 배선도 등에도 사용할 수 있습니다.
주택 평면도 작성 에 적합합니다:
사무실 배치도
좌석 배치도
비상 대피 경로 지도
전시 및 회의장 배치도
배관 및 전기 배선 배치도
draw.io의 단점:
draw.io는 전문 건축 설계 소프트웨어라기보다는 범용 드로잉 도구에 더 가깝습니다. 정밀한 건축 도면 작성, 복잡한 치수 제어 또는 전문적인 CAD 워크플로가 필요한 경우, draw.io는 AutoCAD와는 상당히 다른 위치를 차지합니다.
무료 서비스:
draw.io는 무료 온라인 편집기를 제공하며, 오픈 소스 데스크톱 버전도 제공하여 등록 없이 바로 그림을 그릴 수 있습니다.
추천도: ★★★★
무료 접근성 : ★★★★★
Floorplanner 주택 및 공간 계획을 위해 개발된 온라인 도구입니다 . 프로세스온(ProcessOn) 이나 드로우아이오(draw.io) 보다 실내 공간 및 평면도 레이아웃에 중점을 둔 수직적 제품 포지셔닝을 취하고 있습니다 . 일반 사용자의 경우 전문 CAD 소프트웨어에 비해 학습 곡선이 훨씬 낮습니다.

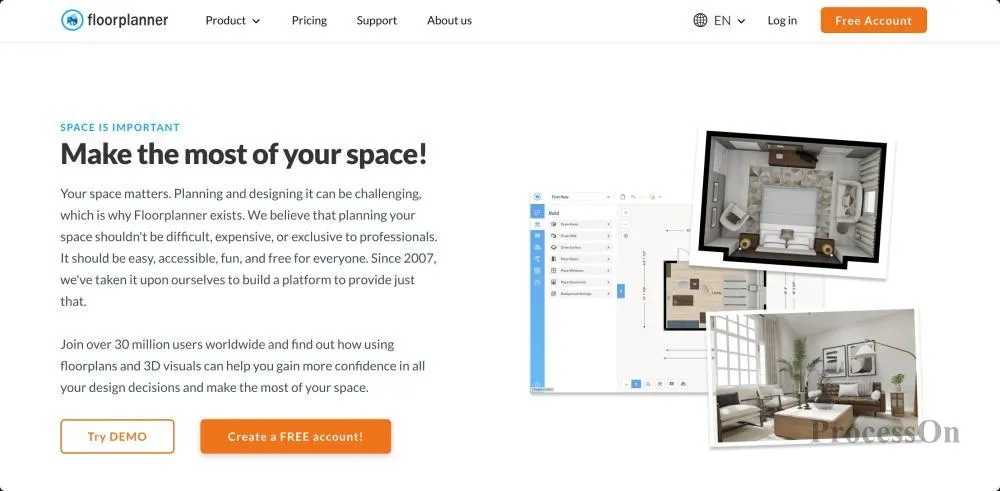

이미지 출처: floorplanner.com
Floorplanner 주택 및 공간 계획 에 특화되어 있어 사용자가 방, 벽, 문, 창문, 가구를 만들고 2차원 평면도에서 3차원 공간 효과를 확인할 수 있습니다.
Floorplanner 다음과 같은 용도에 적합합니다:
주택 리모델링
가구 배치
부동산 아파트 평면도
방 디자인
실내 공간 계획
Floorplanner 단점 :
Floorplanner 주로 주택 및 실내 공간 계획 에 사용됩니다 . 전문적인 건축 설계 도면이 필요한 경우에는 AutoCAD와 같은 전문 CAD 도구를 고려해야 합니다.
무료 서비스:
Floorplanner는 계정당 최대 5개의 프로젝트를 이용할 수 있는 무료 체험판을 제공합니다. 단, 층 수, 디자인 수, 내보내기 품질에 제한이 있습니다. 무료 버전 에서 내보낸 이미지에는 워터마크가 포함됩니다 .
추천도: ★★★★
무료 접근성 : ★★★
RoomSketcher 는 주택 평면도 및 인테리어 디자인을 위해 개발된 도구로 , 주로 주거용 평면도, 방 배치도 및 인테리어 디자인 렌더링을 빠르게 제작해야 하는 사용자를 위해 만들어졌습니다.

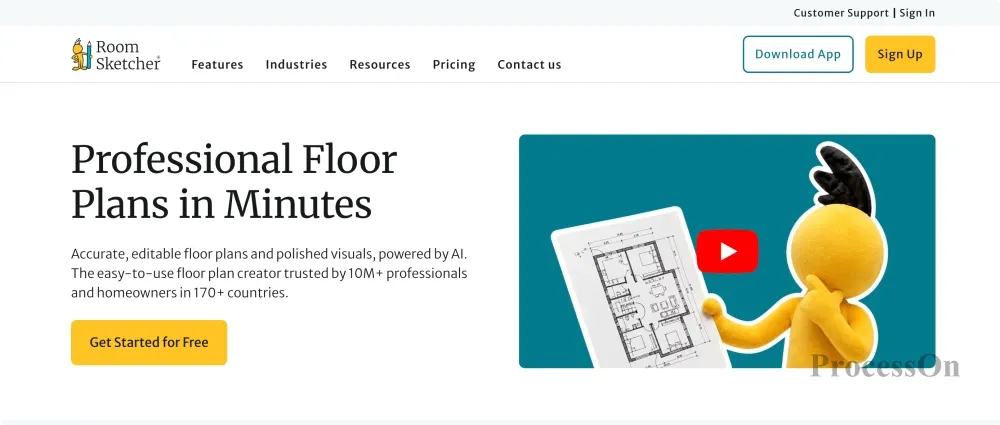

이미지 출처: roomsketcher.com
RoomSketcher는 방과 벽을 만들고 가구, 문, 창문과 같은 요소를 추가할 수 있습니다 . 부동산 전문가, 인테리어 디자이너는 물론 일반 가정 사용자도 전문 CAD 소프트웨어보다 사용하기 쉽습니다.
RoomSketcher는 다음과 같은 용도에 적합합니다 :
주택 평면도
아파트 평면도
방 구조도
가구 배치
인테리어 디자인
부동산 쇼케이스
만약 "집이 최종적으로 어떻게 꾸며질지"에 더 관심이 있다면 RoomSketcher가 좋은 선택입니다.
RoomSketcher의 단점 :
RoomSketcher는 특정 분야에 특화되어 있어 주거 및 인테리어 디자인에 더 적합합니다. 엔지니어링 도면, 복잡한 건축 설계 또는 일반 상업 도면 작성에는 최적의 선택이 아닙니다.
무료 서비스:
RoomSketcher는 사용자가 최대 두 개의 프로젝트를 생성하고 다양한 가구 에셋을 활용하여 방 디자인 및 저해상도 3D 미리보기를 할 수 있는 무료 버전을 제공합니다 . 하지만 공식 2D/3D 평면도, 고품질 출력, 3D 미리보기와 같은 기능을 사용하려면 유료 멤버십으로 업그레이드해야 합니다.
추천도: ★★★★
무료 접근성 : ★★★
SketchUp은 전통적인 2D 도면 소프트웨어가 아니라 매우 인기 있는 3D 모델링 도구 입니다 . 하지만 2D 레이아웃에서 3D 공간 디자인으로 발전시켜야 하는 경우 SketchUp은 매우 유용할 것입니다 .

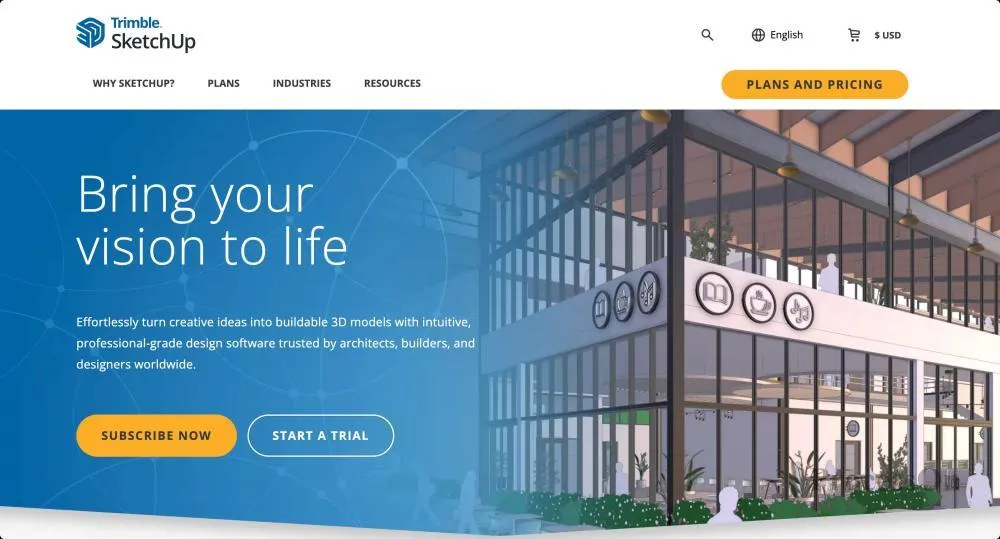

이미지 출처: sketchup.trimble.com
SketchUp의 장점은 2차원 공간 계획에서 시작하여 주택, 건물 및 실내 공간의 3차원 모델을 만들 수 있다는 것입니다.
SketchUp은 다음과 같은 용도에 적합합니다:
인테리어 디자인
상업 공간 디자인
건축 컨셉 디자인
가구 디자인
주거 공간 계획
3D 효과 표시
SketchUp의 단점:
단순한 2D 평면도를 그리는 경우라면 SketchUp의 기능이 필요 이상으로 충분할 수 있으며, Floorplanner 나 RoomSketcher 와 같은 전문 도구에 비해 학습 곡선이 더 가파릅니다.
무료 서비스:
SketchUp은 사용자가 브라우저를 통해 3D 모델링을 수행할 수 있는 무료 버전을 제공합니다.
추천도: ★★★★
무료 접근성 : ★★★★
SmartDraw 는 평면도, 순서도, 조직도, 네트워크 다이어그램 등 다양한 유형의 다이어그램을 지원하는 종합적인 비즈니스용 드로잉 도구입니다.

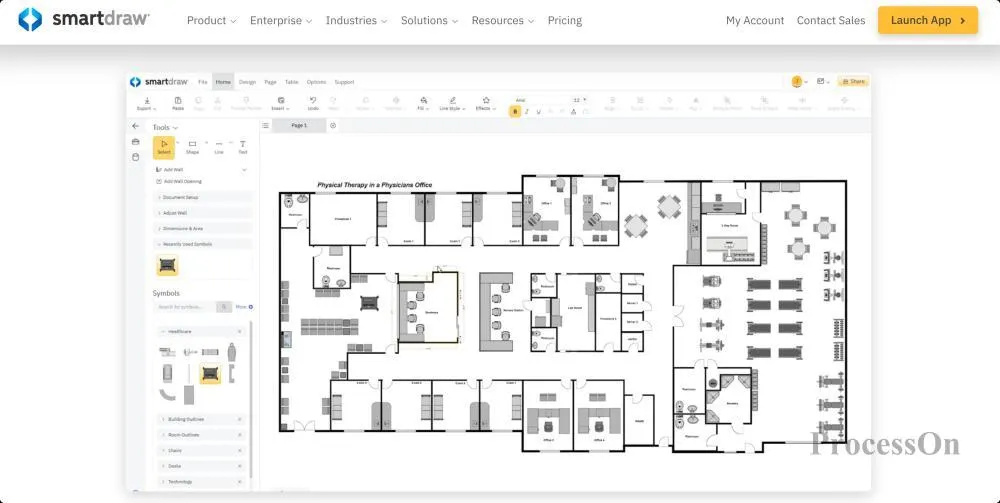

이미지 출처: smartdraw.com
SmartDraw의 가장 큰 장점은 방대한 템플릿 및 전문가용 그래픽 라이브러리로, 사용자가 모든 요소를 처음부터 만들 필요 없이 미리 제작된 평면도 템플릿을 사용하여 빠르게 작업을 시작할 수 있다는 점입니다.
SmartDraw는 다음과 같은 용도에 적합합니다:
사무실 레이아웃
건축 평면도
상업 공간
워크스테이션 계획
화재 대피 지도
네트워크 및 장비 배치
SmartDraw의 단점:
SmartDraw 는 전문 건축 CAD보다는 상업용 도면 및 기업 시각화에 더 적합하므로 건축 엔지니어링 정확도 및 전문 CAD 워크플로 측면에서 AutoCAD를 완전히 대체할 수는 없습니다.
가정용 평면도뿐만 아니라 비즈니스 환경에 필요한 평면도를 찾고 있다면 SmartDraw를 고려해 볼 만합니다.
무료 서비스:
SmartDraw는 무료 체험판을 제공 하지만, 모든 상업용 기능을 사용하려면 비용을 지불해야 합니다 .
추천도: ★★★
무료 접근성 : ★★
Sweet Home 3D 는 주거 및 인테리어 디자인에 초점을 맞춘 도구입니다.

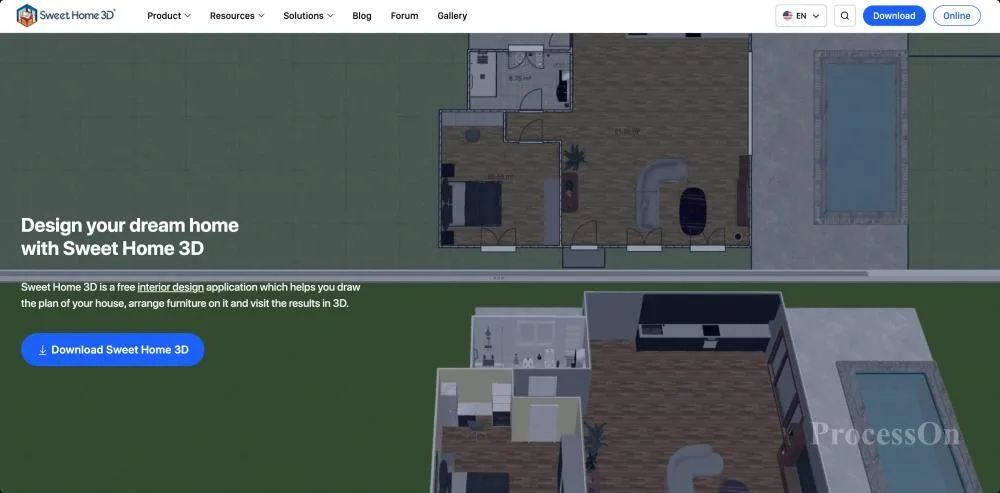

이미지 출처: sweethome3d.com
Sweet Home 3D 의 핵심 기능은 먼저 집의 평면도를 그리고, 가구를 배치한 다음, 3D로 공간을 미리 볼 수 있다는 점입니다 . 이러한 조작 방식은 일반 가정 사용자에게 매우 직관적입니다.
Sweet Home 3D 는 다음과 같은 분들에게 적합합니다 :
주택 평면도 디자인
가구 배치
실내 공간 계획
리모델링 계획 설계
가족 주택 구조
Sweet Home 3D 의 단점:
Sweet Home 3D 의 인터페이스와 사용자 경험은 최신 온라인 평면도 도구에 비해 다소 전통적이어서 소프트웨어를 설치하고 주거 공간을 설계하려는 사용자에게 더 적합합니다.
하지만 AutoCAD와 비교하면 배우기 쉽고 비전문 디자이너에게 더 적합합니다.
무료 서비스:
Sweet Home 3D 는 누구나 자유롭게 사용, 복사, 배포 및 수정할 수 있는 무료 버전을 제공합니다.
추천도: ★★★
무료 접근성 : ★★★★★
다양한 평면도 작성 소프트웨어 프로그램은 각기 다른 문제를 해결하므로 소프트웨어 를 선택할 때는 먼저 도면을 그리는 목적을 명확히 해야 합니다.
간단하고 빠르게 온라인에서 평면도를 작성해야 한다면 ProcessOn 과 draw.io가 더 가벼운 옵션입니다 .
전문적인 건축 또는 엔지니어링 도면 작업을 하고 전문적인 CAD 정밀도가 필요한 경우 AutoCAD 를 선택하십시오.
주택 및 인테리어 레이아웃이 필요한 경우에는 Floorplanner , RoomSketcher 및 Sweet Home 3D 를 고려해 보십시오.
3D 건축 및 공간 디자인이 필요한 경우에는 SketchUp이 더 적합합니다 .
기업 사무실이나 상업 공간과 같은 시나리오에서는 SmartDraw가 더 효율적입니다.
어떤 평면도 소프트웨어가 가장 좋은지에 대한 단 하나의 정답 은 없습니다. 전문적인 디자인, 주택 설계, 사무실 레이아웃, 간단한 공간 도면 작성 등 모든 작업에는 각기 다른 소프트웨어가 필요합니다.
Q1：AutoCAD를 대체할 수 있는 소프트웨어는 무엇입니까?
구체적인 요구 사항에 따라 다릅니다. 전문적인 CAD 도면 작성이 필요한 경우 전문 CAD 기능을 갖춘 소프트웨어를 선택해야 합니다. 간단한 평면도, 사무 공간 계획 또는 2D 개략도 작성을 위한 것이라면 ProcessOn , draw.io, SmartDraw 와 같은 온라인 드로잉 도구가 AutoCAD보다 간편한 대안이 될 수 있습니다.
Q2：주택 평면도를 그리는 데 적합한 소프트웨어는 무엇입니까?
Floorplanner , RoomSketcher , ProcessOn , Sweet Home 3D, SketchUp은 모두 주택 평면도를 만드는 데 적합합니다. 특히 ProcessOn은 이러한 목적에 매우 유용합니다. Floorplanner와 RoomSketcher는 평면도 및 실내 배치도를 빠르게 만드는 데 더 적합한 반면 , Sweet Home 3D는 주택 리모델링 계획에 더 적합합니다.
Q3：사무실 평면도를 그리는 데 적합한 소프트웨어는 무엇입니까?
ProcessOn , SmartDraw , 그리고 draw.io는 모두 사무실 평면도 작성에 적합합니다. 특히 팀원들이 사무실 공간, 작업 공간, 회의실 배치 등을 논의해야 할 때 온라인 협업 도구가 매우 편리합니다.
Q4：평면도 소프트웨어와 CAD 소프트웨어의 차이점은 무엇인가요?
일반적으로 평면도 소프트웨어는 공간 배치, 방 사이의 관계, 가구 배치 및 시각적 표현에 중점을 두는 반면, CAD 소프트웨어는 정확한 치수, 엔지니어링 도면, 레이어, 주석 및 전문적인 설계 워크플로에 중점을 둡니다.
따라서 간단한 사무실 배치도나 건물 도면에는 CAD가 반드시 필요한 것은 아니지만, 건축 시공 도면이나 전문 엔지니어링 설계에는 일반적으로 CAD 소프트웨어가 필요합니다.
Q5：초보자에게 가장 적합한 평면도 작성 소프트웨어는 무엇입니까?
브라우저를 열자마자 간단한 평면도를 그리고 싶다면 ProcessOn 이나 draw.io를 우선적으로 고려해 보세요. 주로 주거용 평면도를 디자인한다면 Floorplanner 나 RoomSketcher를 선택할 수 있습니다 . 3D 모델링 및 공간 디자인이 필요하다면 SketchUp을 선택하는 것이 좋습니다.
