Dans notre société actuelle axée sur les données, la modélisation des données est essentielle pour comprendre et gérer des structures de données complexes. Les diagrammes ER constituent un puissant outil de visualisation pour décrire les entités et leurs relations. Qu'il s'agisse de créer un nouveau système d'information ou d'améliorer un modèle de données existant, les diagrammes ER peuvent aider les développeurs et les parties prenantes à comprendre clairement les exigences et les structures des données.
Cet article présente les concepts de base, les méthodes de dessin et les cas d'utilisation des diagrammes ER. Grâce à cet article, vous comprendrez et maîtriserez les compétences de base du dessin de diagrammes ER, établissant ainsi des bases solides pour développer des applications efficaces et fiables.
Le diagramme ER (Entity-Relationship Diagram), également appelé diagramme entité-relation, est un diagramme conceptuel utilisé pour décrire les modèles de données, principalement lors de la conception de bases de données. Il peut aider les concepteurs et les développeurs à comprendre les exigences en matière de données et à créer les structures de base de données correspondantes.
Les diagrammes ER sont largement utilisés dans de nombreux scénarios. Quand les dessiner ? Voici quelques exemples d'utilisation :
1. Analyse et conception du système. Aux premières étapes du développement d'un système, les diagrammes ER sont utilisés pour saisir les besoins métier et définir les structures de données. Ils peuvent également aider les analystes et les concepteurs à comprendre les éléments de données des processus métier et leurs relations.
2. Conception de la base de données. Les diagrammes ER permettent de définir la structure logique d'une base de données, notamment les entités, les attributs et les relations. Ils permettent également de concevoir plus précisément la structure physique de la base de données, comme la structure des tables, les index, etc.
3. Ingénierie logicielle. Les diagrammes ER jouent également un rôle essentiel pour aider les développeurs à comprendre les exigences de données de chaque module et à faciliter la conception des interfaces entre les modules. Lors de la phase de test d'intégration, les diagrammes ER peuvent être utilisés pour vérifier la cohérence et l'intégrité des données.
4. Entrepôt de données et business intelligence. Les diagrammes ER permettent de construire l'architecture des entrepôts de données et de définir les relations entre les tables de faits et les tables de dimensions. Ils peuvent également servir à la conception de rapports et de tableaux de bord. Le modèle de données construit à partir de diagrammes ER permet une analyse avancée des données et la génération de rapports.
5. Gouvernance et gestion des données. Les diagrammes ER fournissent des métadonnées sur les éléments de données, ce qui facilite la gouvernance et la documentation des données. Lors du contrôle qualité des données, les diagrammes ER facilitent la détection et la résolution des problèmes de qualité.
6. Gestion de projet et collaboration. Les diagrammes ER, en tant que langage commun, aident les personnes d'horizons différents (analystes commerciaux et experts informatiques, par exemple) à communiquer efficacement. Lorsque les besoins métier évoluent, ils permettent d'évaluer l'impact et de planifier les ajustements de structure de données correspondants.
7. Enseignement et formation. Les diagrammes ER sont souvent utilisés comme outil de base pour l'enseignement des principes et techniques des bases de données. Pour les nouveaux employés ou les étudiants, les diagrammes ER peuvent être un outil important pour l'apprentissage de la conception de bases de données.
Ces scénarios d'application montrent clairement que les diagrammes ER jouent non seulement un rôle essentiel dans la conception de bases de données, mais aussi un rôle important tout au long du cycle de développement logiciel. Que ce soit d'un point de vue technique ou commercial, les diagrammes ER sont un outil précieux. J'espère que vous prendrez le temps de les étudier et de les maîtriser, car je suis convaincu qu'ils vous seront d'une aide précieuse dans votre travail.
Le diagramme ER se compose de trois parties : entité, attribut et relation.
1. Entité
Les entités représentent des objets ou des concepts du monde réel, tels que « client », « produit » ou « commande ». Chaque entité possède des attributs qui décrivent ses caractéristiques, comme le « nom du client » et le « prix du produit ».
Les entités sont généralement représentées par un rectangle contenant leur nom. Par exemple :
2. Attribut
Caractéristique d'une entité. Une entité peut être caractérisée par plusieurs attributs. Les attributs sont indissociables des entités. Les attributs sont relatifs aux entités. Par exemple, les attributs d'un « client » peuvent inclure son « nom », son « téléphone », son « adresse », etc.
Les attributs sont généralement représentés par des ovales ou des traits de soulignement et sont connectés aux entités correspondantes par des arêtes non dirigées.
3. Relation
Une connexion, également appelée relation, représente la relation entre deux ou plusieurs entités. Par exemple, une connexion « Créer » entre « Client » et « Commande ».
Les contacts sont généralement représentés par un losange avec le nom du contact écrit à l'intérieur.
Par exemple : 1 client a plusieurs commandes
Les relations et les entités sont connectées par des lignes, et le type de relation est marqué sur la ligne de connexion, comme un à un (1:1), un à plusieurs (1:N) et plusieurs à plusieurs (M:N).
Ensuite, partageons la relation entre les entités et les connexions.
Dans le diagramme ER, il existe trois types de relations de base entre les entités et les relations : un à un (1:1), un à plusieurs (1:N) et plusieurs à plusieurs (M:N).
Voici les trois types de relations :
1. Relation un à un (1:1)
Indique que chaque entité de deux ensembles d'entités ne peut être associée qu'à une seule entité de l'autre ensemble. Par exemple, la relation entre « étudiant » et « statut d'étudiant » : un étudiant ne peut avoir qu'un seul statut d'étudiant, et un statut d'étudiant ne peut correspondre qu'à un seul étudiant.
2. Relation un-à-plusieurs (1:N)
Indique que chaque entité d'un ensemble d'entités peut être associée à plusieurs entités d'un autre ensemble, tandis que chaque entité d'un autre ensemble ne peut être associée qu'à une seule entité au maximum de l'ensemble précédent. Par exemple, la relation entre « classe » et « élève ». Une classe peut avoir plusieurs élèves, mais chaque élève ne peut appartenir qu'à une seule classe.
3. Relation plusieurs-à-plusieurs (M:N)
Indique que chaque entité de deux ensembles d'entités peut être associée à plusieurs entités de l'autre ensemble, et inversement. Par exemple, la relation entre « étudiant » et « cours » : un étudiant peut suivre plusieurs cours, et un cours peut être suivi par plusieurs étudiants.
Maintenant que vous avez appris les informations de base sur les diagrammes ER, nous utiliserons quatre cas d'utilisation trouvés dans la bibliothèque de modèles pour vous aider à intégrer ces informations et à maîtriser le dessin de diagrammes ER rapidement et efficacement.
1. ER diagramme d'élèves en cours électif

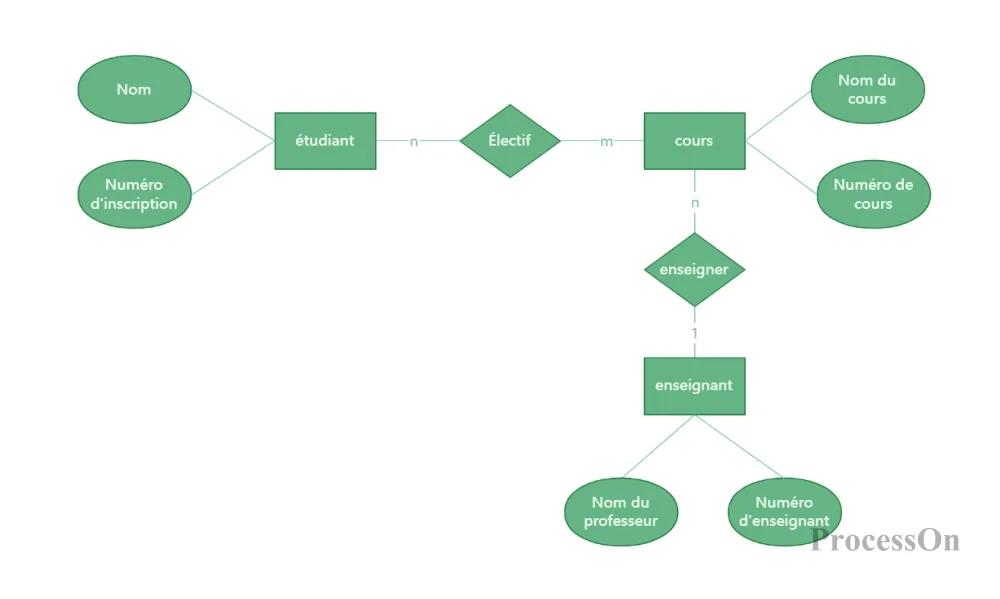

ER diagramme d'élèves en cours électif
2. Diagramme ER du système de classification des déchets

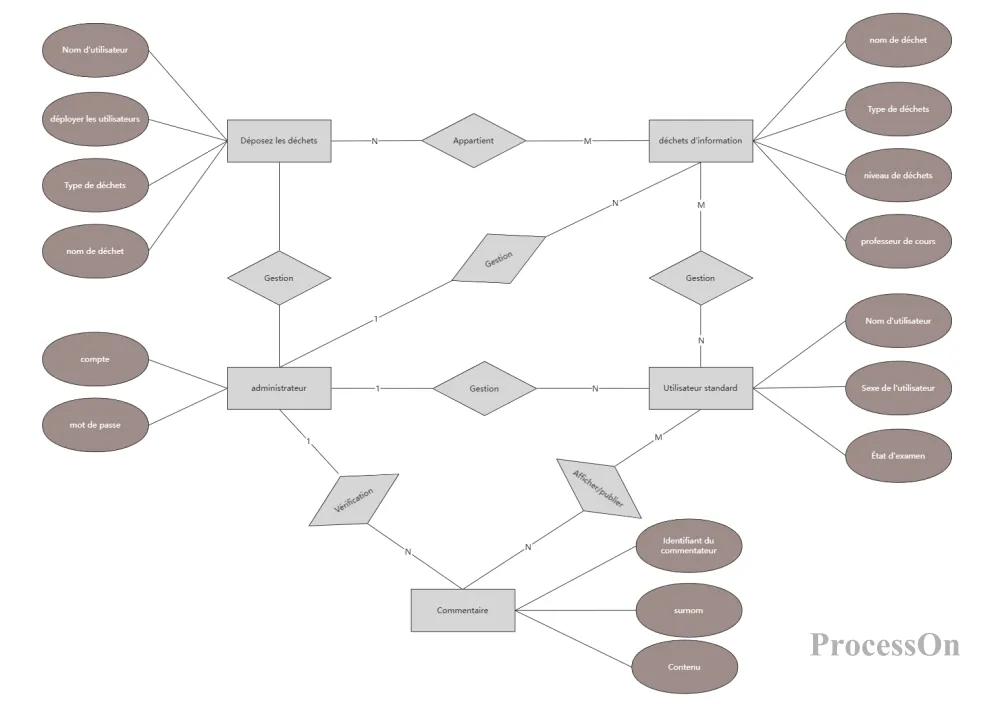

Diagramme ER du système de classification des déchets

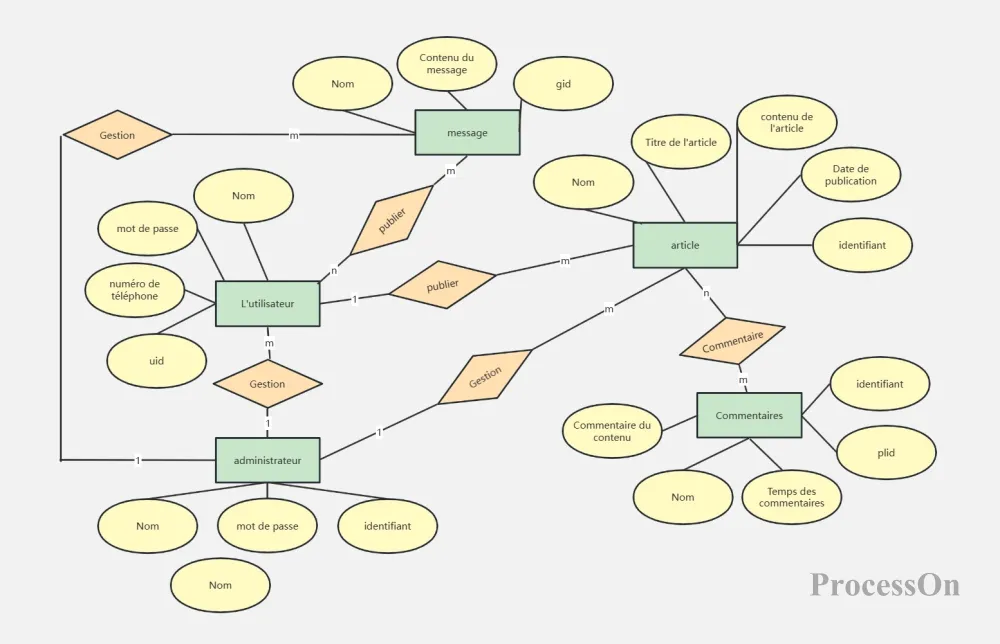

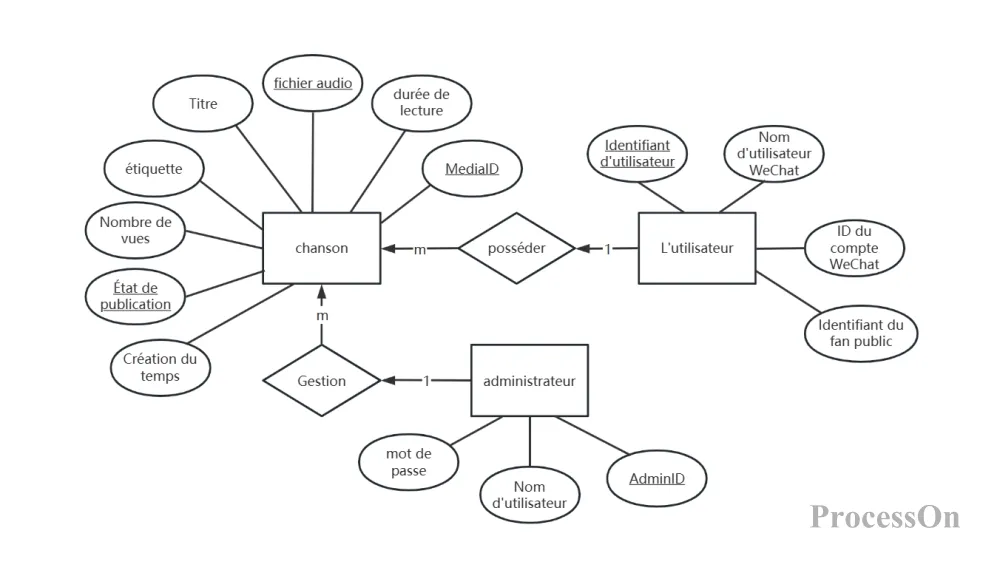

3. Diagramme ER du blog
4. Salle de classe empruntée schéma global E/R

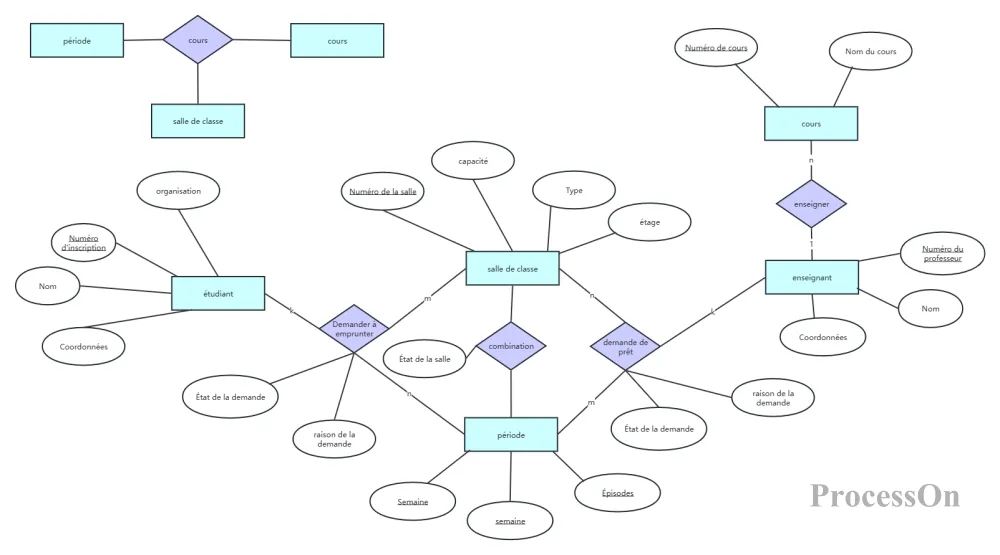

Salle de classe empruntée schéma global E/R
Dessiner un diagramme ER est une étape fondamentale de la conception d'une base de données, qui permet de définir clairement le modèle de données. Voici quelques étapes de base pour utiliser ProcessOn. pour vous aider à dessiner un diagramme ER :
Étape 1 : Connectez-vous au compte ProcessOn et créez un nouvel organigramme.
Étape 2 : Cliquez sur [Plus de graphiques] dans le coin inférieur gauche, cochez [Diagramme entité-relation] et ajoutez l’icône du diagramme ER à la bibliothèque de graphiques sur la gauche.
Étape 3 : Définissez l'entité. Faites glisser une forme rectangulaire vers la zone d'édition et saisissez le nom de l'entité dans le champ.
Étape 4 : Définir les attributs. Les attributs sont représentés par des ovales, placés à côté de la case d'entité correspondante et reliés à l'entité par des lignes.
Étape 5 : Définir la relation. La relation est représentée par un losange et son type est indiqué sur la ligne de connexion, par exemple 1:1, 1:N, M:N.
Étape 6 : Ajustez les détails. Assurez-vous que toutes les entités et tous les attributs sont correctement répertoriés ; vérifiez que toutes les connexions nécessaires ont été définies ; ajustez la position des entités pour rendre la présentation du diagramme ER claire et esthétique. Vous pouvez également utiliser la fonction [Style] de l'organigramme pour embellir l'ensemble du diagramme ER.
Les diagrammes ER présentent non seulement les entités, les attributs et leurs relations complexes dans une base de données de manière intuitive et graphique, mais constituent également une base solide pour la modélisation logique de bases de données grâce à des types d'association clairs et des structures hiérarchiques. La bibliothèque de modèles ProcessOn propose d'autres modèles de diagrammes ER, plus esthétiques et plus pratiques. pour vous aider à réaliser la modélisation de base de données de manière simple et pratique.
