業務架構圖是描述企業業務能力、業務流程、組織結構和資訊流動的視覺化模型。它站在業務視角，將企業策略轉化為可執行的業務藍圖，是連結高層策略與IT實現的橋樑。本文將系統性說明業務架構圖的定義、價值、核心要素及繪製方法，並分享多個業務架構圖範本。
業務架構圖是企業業務的抽象建模，它回答了三個核心問題：
企業做什麼？ —— 業務能力（Capabilities）
如何做？ —— 業務流程（Processes）
誰來做？ —— 組織架構（Organization）以及資訊如何流轉（Information）
與純技術架構圖不同，業務架構圖使用業務語言而非技術術語，讓管理者、業務人員和開發人員都能理解。
與傳統的流程圖或組織架構圖不同，業務架構圖更著重從全局視角出發，展現業務各模組之間的關聯關係與價值傳遞路徑，幫助企業管理者與團隊成員理解業務的本質與運作邏輯。
從核心原理來看，業務架構圖的設計遵循三個基本原則：首先是以價值為中心，所有的業務模組與流程都圍繞著為客戶創造價值這一核心目標展開；其次是模組化與分層設計，透過將複雜的業務體系拆解為多個獨立又相互關聯的模組，降低理解難度，提升靈活性；最後是動態迭代，業務架構圖並非一成不變的動態
業務架構圖的發展歷程與企業管理理念的演進密切相關。早期的業務架構圖主要以組織結構為核心，重點展示部門之間的層級關係與匯報路線；隨著流程管理理念的興起，業務架構圖開始關注端到端的業務流程，強調流程的效率與優化；進入數位化時代，業務架構圖逐漸融合了資料架構與技術架構，形成了更全面的業務全景視圖，成為企業數位化的重要支撐工具。
許多企業花費巨資上ERP、CRM，最後卻失敗，原因往往是沒有先理清業務架構。業務架構圖的價值體現在四個面向：
企業策略（如「提升顧客滿意度」「拓展海外市場」）需要轉化為具體的業務能力與流程。業務架構圖可以幫助高階主管檢視：現有能力是否支撐策略？哪些能力需要新建或外包？
市場、銷售、生產、售後等部門各自為政，資訊孤島嚴重。業務架構圖將端對端流程視覺化，明確各環節的輸入輸出與責任部門，並減少推諉。
IT專案常因需求不明確而返工。業務架構圖作為「業務需求說明書」的附件，能夠統一業務和技術對需求的理解，並降低溝通成本。
當企業進行組織重組或流程最佳化時，業務架構圖是影響分析的工具。例如，調整一個部門，需要評估哪些流程、哪些系統會受到影響。
一張完整的業務架構圖通常包含以下六類要素：
業務能力：企業為達成目標所必須做的事情，具有層級結構。例如「客戶管理」包含「客戶獲取」「客戶維護」「客戶分析」等子能力。
價值流：企業為顧客創造價值的端到端活動序列。例如“從訂單到現金”“從概念到發布”。
業務流程：更具體的活動步驟，可能包含分支、決策、角色。
組織單元：部門、團隊、職位及其報告關係。
資訊實體：業務中產生和使用的關鍵數據，如「客戶資訊」「產品目錄」「訂單」。
應用系統：支援業務活動的IT系統，如CRM、ERP、WMS。
在圖中，這些要素透過連接線表示關係（例如「流程步驟」由「某角色」執行，「使用」某資訊實體，「產生」某數據，「由」某應用系統支撐）。
ProcessOn是一個線上繪圖工具，支援繪製各種類型的架構圖，提供了大量的商業架構圖模板，同時支援多人線上協作編輯。

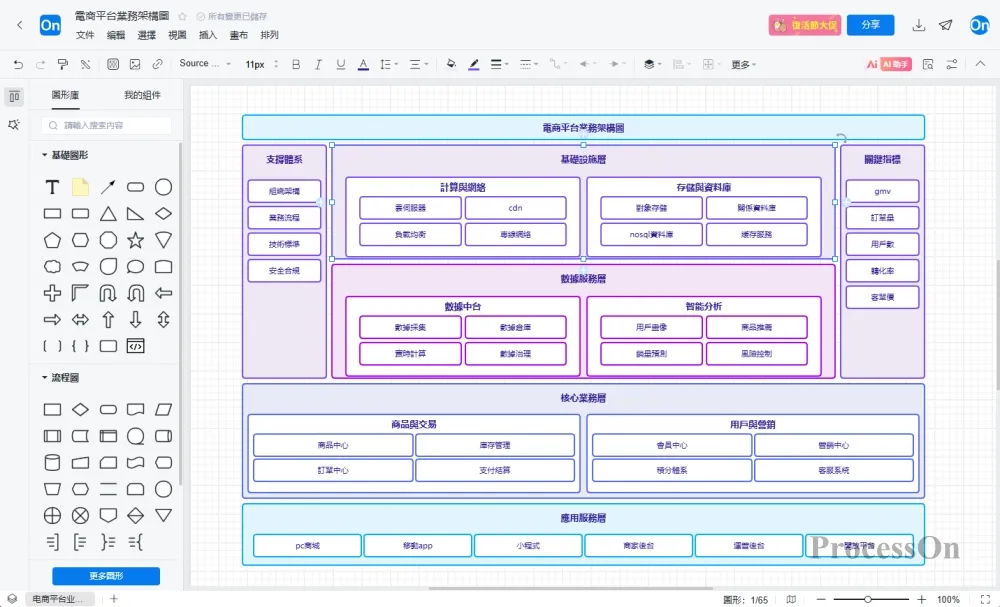

1. 登入ProcessOn ，進入個人檔案頁，選擇新建架構圖。
2. 拖曳左側基礎圖形庫中的容器元素到畫布進行模組劃分，對模組進行命名，然後將各模組圖形組件拖曳到容器內，這樣移動容器時容器內的元素也會跟隨移動，用連接線連接不同模組或組件表達他們之間的關係。
3. 對各組件的位置進行佈局，可使用分佈對齊功能快速調整組件位置。搭好架構圖框架後，選取模組或圖形元件，頂部工具列可以設定不同的顏色來進行區分。
4. 完成業務架構圖製作後，點選頁面右上角的「匯出」按鈕，選擇適當的匯出格式（如PNG、JPEG、PDF 等），將業務架構圖儲存到本機。也可以圖表分享或協作給同事或客戶。

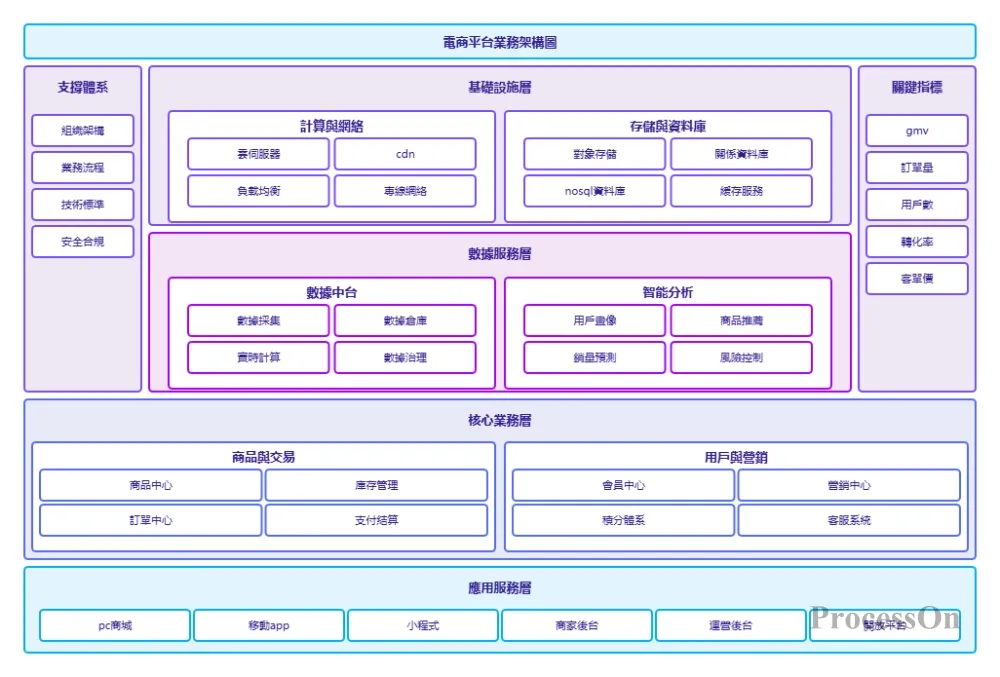

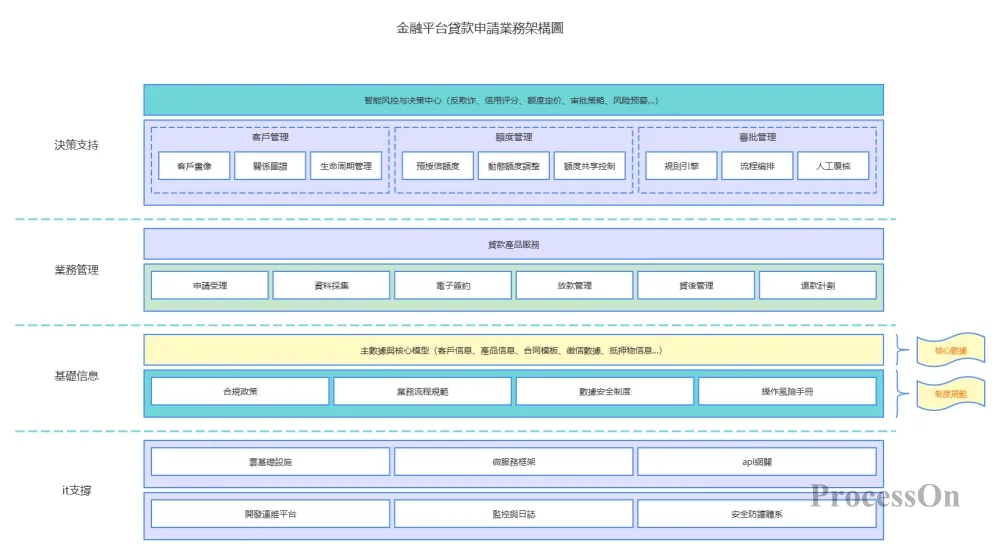

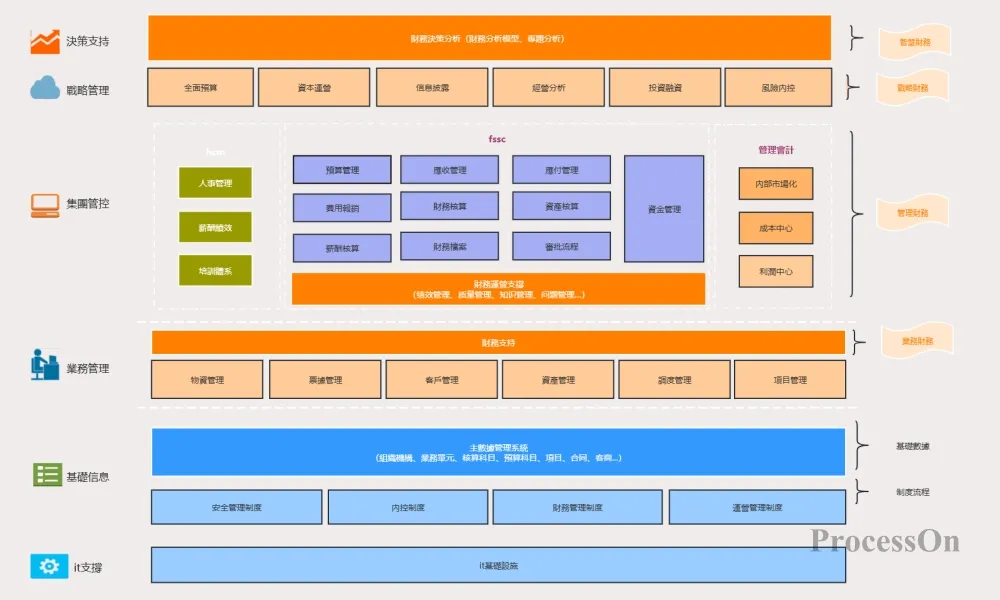

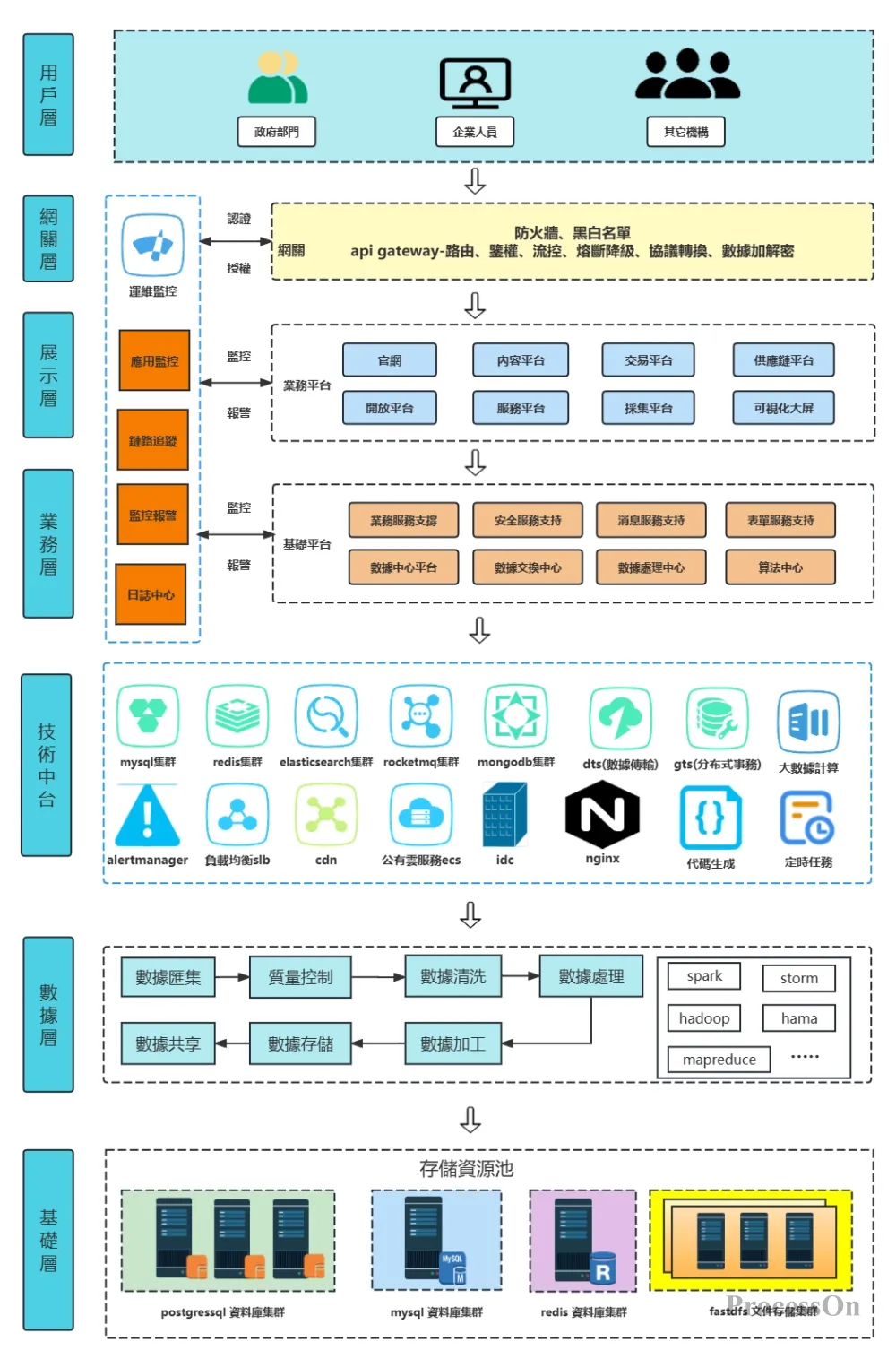

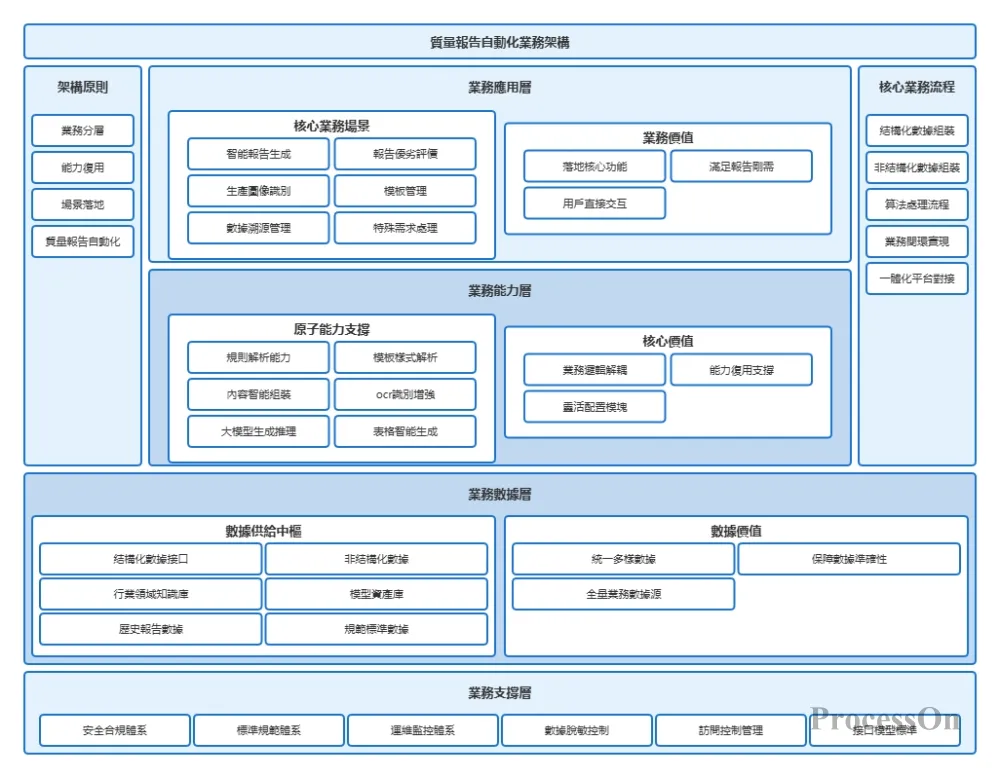

ProcessOn內含豐富的業務架構圖範本和案例可供參考，同時支援克隆使用，提高繪圖效率。以下是部分模板分享。
業務架構圖不是一次性的繪圖任務，而是持續演化的溝通工具。當企業每個關鍵流程都有一張清晰的業務架構圖，技術與業務的溝通的障礙就會消失。
現在，打開ProcessOn，從你最熟悉的業務領域開始，試著畫一張業務架構圖。你會發現，原本混沌的業務邏輯變得清晰，原本推諉的部門責任變得明確。
