家の間取り図を素早く描く方法 |例を挙げて

ProcessOn-Skye
2025-07-10
413
facebook x

日常生活において、間取りは空間のレイアウトやデザインを直感的に表現するものとして、私たちの生活のあらゆる側面に浸透しています。家の装飾、オフィスのレイアウト、店舗のディスプレイなど、間取り図は重要な役割を果たします。しかし、多くの設計初心者にとって、間取り図を描くことは複雑で困難な作業のように思えます。今日は、デザインの初心者がすぐに始めて、実用的で美しい間取り図を描く方法について説明します。

Ⅰ. 間取りの考え方

まず、間取り図とは何かを明確にする必要があります。

簡単に言うと、フロア プランは、線、形状、記号を使用してスペースやエリアの構造、レイアウト、寸法を表す 2 次元の図面です。間取り図は3次元モデルに比べて簡潔明瞭で、実際の空間に立ち入らなくても、その空間を明確に把握することができます。

間取り図

Ⅱ. 間取り図の適用シナリオ

家の装飾

装飾する前に、家の平面図を描くと、部屋のレイアウトを計画し、家具のサイズと配置を選択し、期待どおりの装飾効果が得られるかどうかを確認するのに役立ちます。

シンプルな2ベッドルームと2リビングルームのプラン

オフィスレイアウト

企業やチームにとって、合理的なオフィス レイアウトは、作業効率と従業員の満足度を向上させることができます。平面図を描くことで、オフィスエリアの機能ゾーニングや動線設計を最適化することができます。

オフィス間取り図

店舗ディスプレイ

小売業界では、店舗の陳列レイアウトが顧客のショッピング体験や商品の売り上げに直接影響します。間取り図は、店舗オーナーが商品の配置、プロモーションエリア、顧客の流れを設計するのに役立ちます。

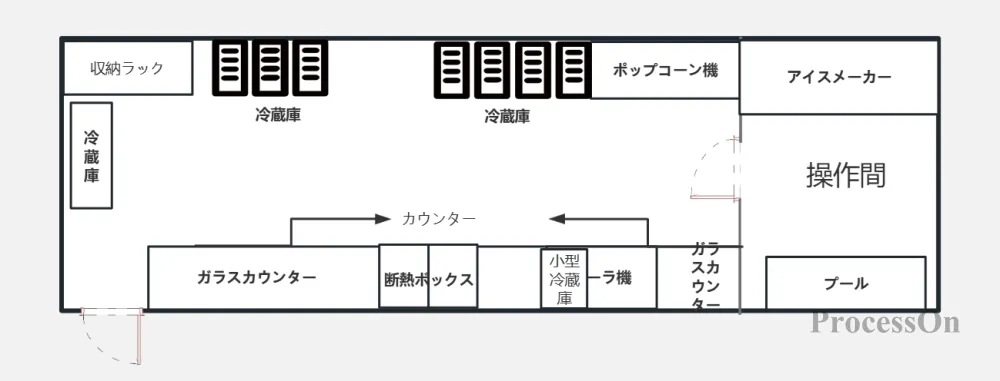

レストラン間取り図

建築設計

建築設計には、より高度な 3 次元モデリングおよびレンダリング技術が必要となることがよくありますが、平面図は依然として建築設計プロセスの不可欠な部分です。建築家やエンジニアが建物の全体的な構造とレイアウトを理解するのに役立ちます。

スタジアムの平面図

Ⅲ. 平面図作成時の注意点

平面図を描く際には次の点に注意してください。

正確な測定: 間取り図を描く前に、図面の正確さと実用性を確保するために、スペースの実際の寸法を必ず正確に測定してください。

一貫した比率: 描画プロセス中、視覚的な歪みや誤解を招くことを避けるために、各要素の比率を一貫した状態に保ちます。

明確なラベル付け: 重要な要素と詳細は、他の人が理解して使用できるように、明確にラベル付けして説明する必要があります。

美観に注意を払う: 間取り図の主な機能は空間のレイアウトと構造を表現することですが、その美観にも注意を払う必要があります。合理的なカラーマッチング、線の太さ、グラフィックの選択により、間取り図の全体的な効果を高めることができます。

Ⅳ. 平面図の描き方

間取り図を作成するためのプロ用ツールは強力な作図機能を備えた CAD ですが、家の装飾、オフィスのレイアウト、店舗のディスプレイなどの日常生活のシーンでのみ使用する非専門家にとっては、CAD の操作は複雑すぎます。 ProcessOn は面倒な操作を必要としません。要素をドラッグ アンド ドロップするだけで、本格的な間取り図をすばやく構築でき、初心者の設計者でも簡単に本格的な間取り図を作成できます。

フロアプランを作成する→

1. 間取り図を作成する

まず、ProcessOn の個人ファイル ページに入り、左上隅の [新規] - [フローチャート] をクリックします。

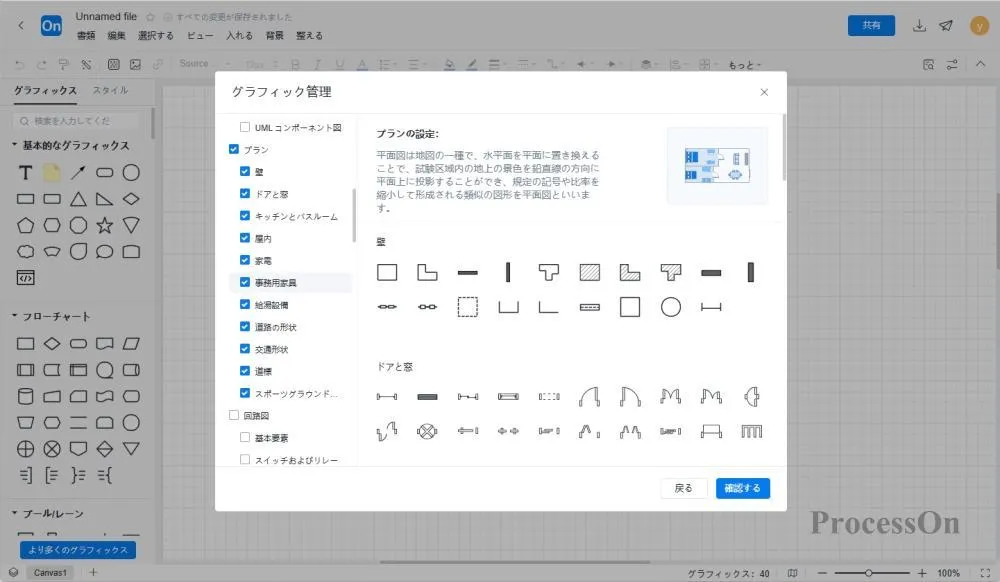

2. 間取り図をグラフィックスライブラリに追加

その他のグラフィックをクリックし、グラフィック管理でフロア プランを見つけ、ニーズに応じて特定のグラフィック カテゴリを確認します。たとえば、家の装飾では、壁、ドアと窓、キッチンとバスルーム、インテリア、家電製品を確認できます。カテゴリを確認すると、左側のグラフィック ライブラリにグラフィック カテゴリが表示されます。

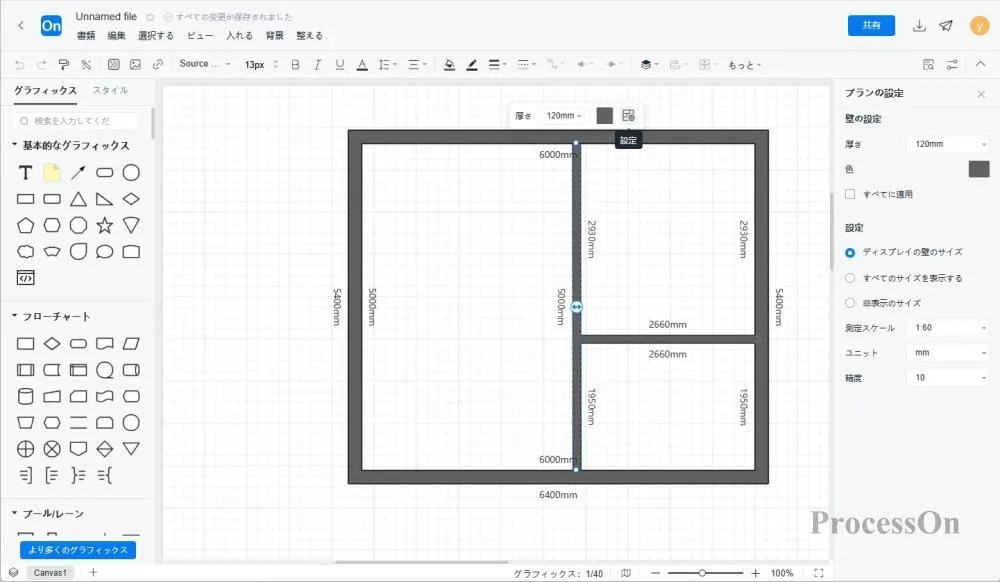

3. 基本設定

まず、部屋のタイプを選択します。正方形、L 字型、T 字型の部屋があります。壁要素のメニュー バーの設定ボタンを選択して、実際の部屋のタイプを作成することもできます。色、サイズ表示ルール、および図面の縮尺、単位、精度を変更し、家の実際のサイズに合わせて内壁を描画します。

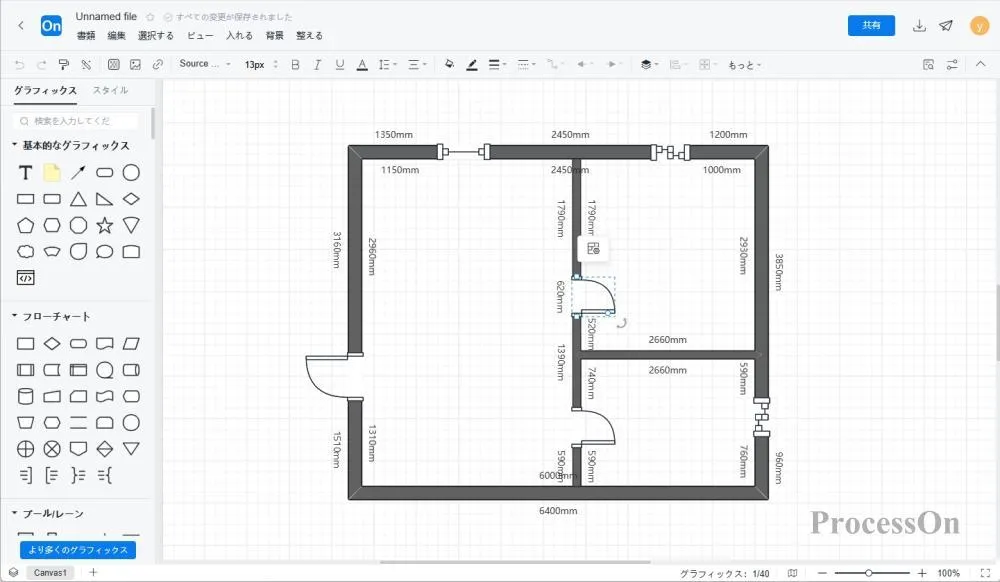

4. ドアと窓のデザイン

ドアと窓の要素を壁に追加します。ドアと窓の角をドラッグして壁に沿って移動し、同時にドアの位置を調整することができます。内開き/外開き。

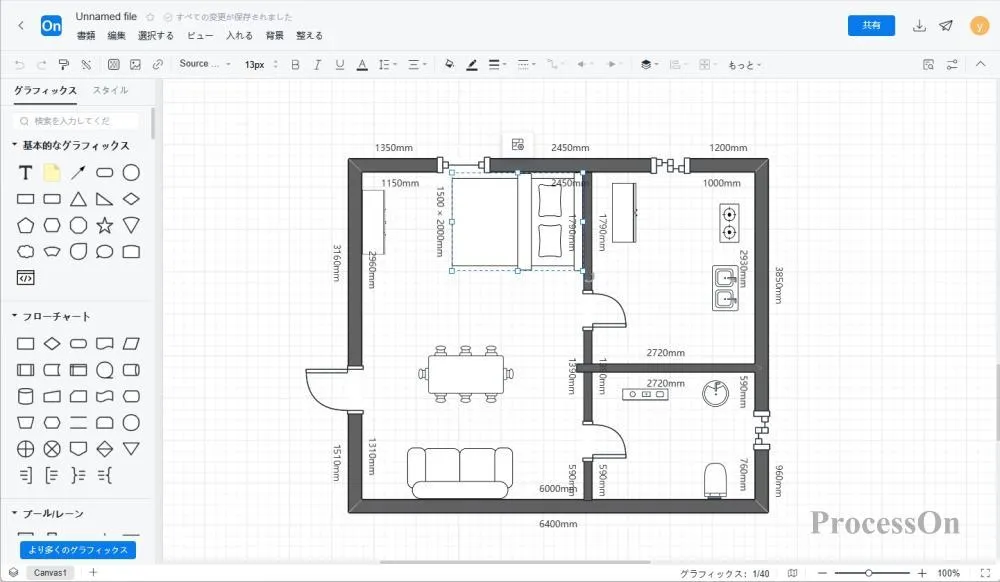

5. 室内空間のレイアウトを設計する

基本的な要素を調整した後、キッチン、バスルーム、ベッドルーム、その他の部屋の内部家電、家具、その他の要素を対応する部屋に配置して、家全体のデザインを完成させます。

6. 共有とコラボレーション

フロア プランの右上隅にある [コラボレーションの共有] をクリックして、作成したフロア プランを家族、同僚、デザイナーと共有して参照できるようにします。他の人がフロア プランのレイアウトを変更したい場合は、ファイルに対するコラボレーション権限を有効にして共有できます。共同設計のために他の人たちと。

以上、間取り図の詳しい紹介と描き方のチュートリアルでした。

全体として、間取り図を描くのはそれほど難しい作業ではありません。基本的な概念とテクニックをマスターし、適切なツールを使って練習すれば、設計の初心者でもすぐに始めて、実用的で美しい間取り図を描くことができます。この記事があなたの描画の旅に役立つガイダンスとインスピレーションを提供できることを願っています。
